AR-YCWS10-02
Описание прибора
Стоимость: 1054 р.
Срок поставки: Со склада

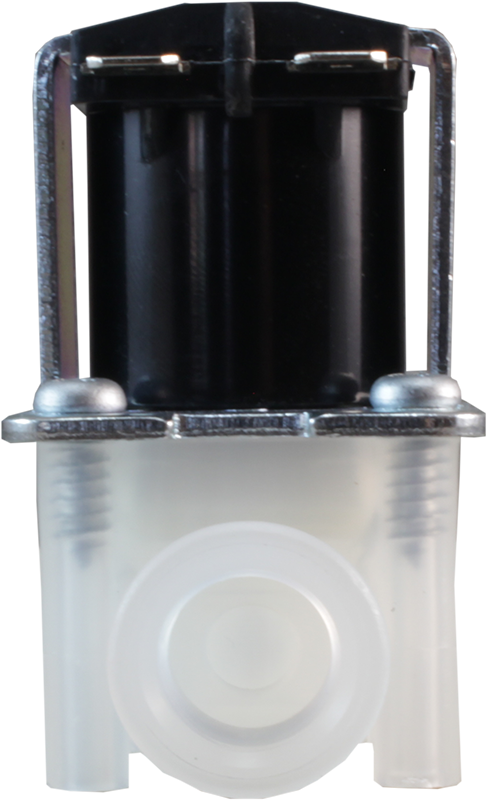

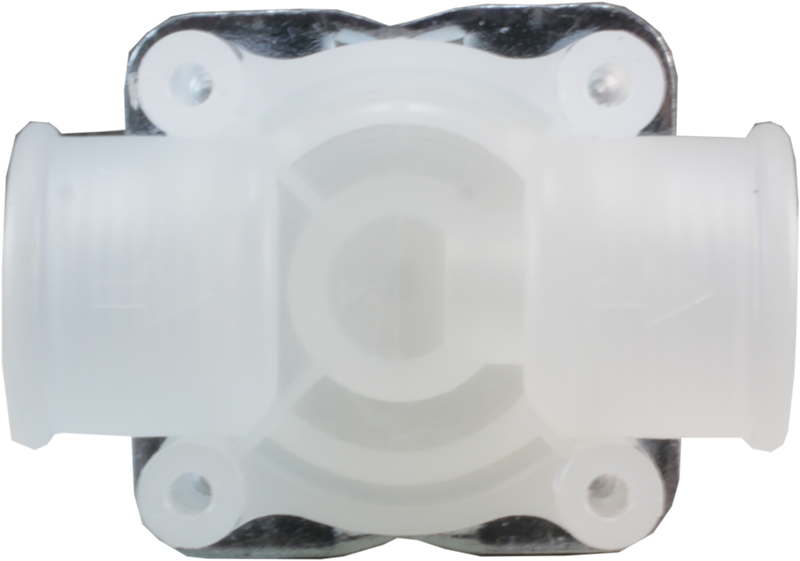

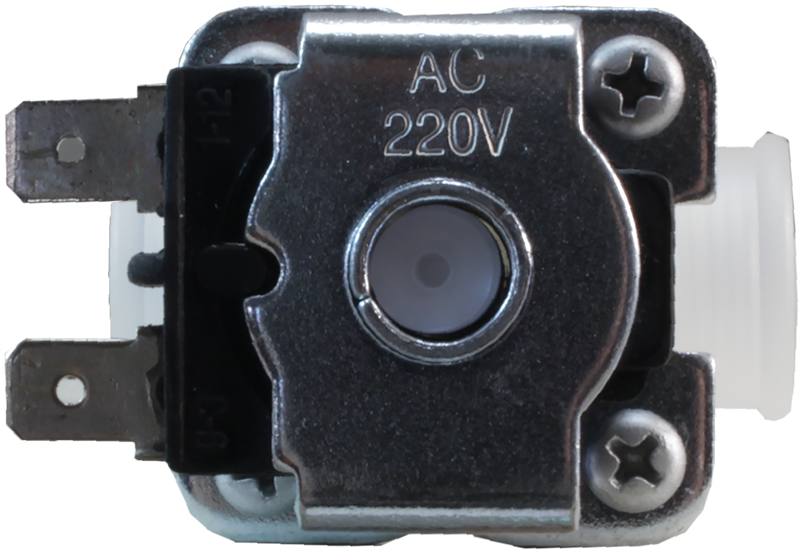

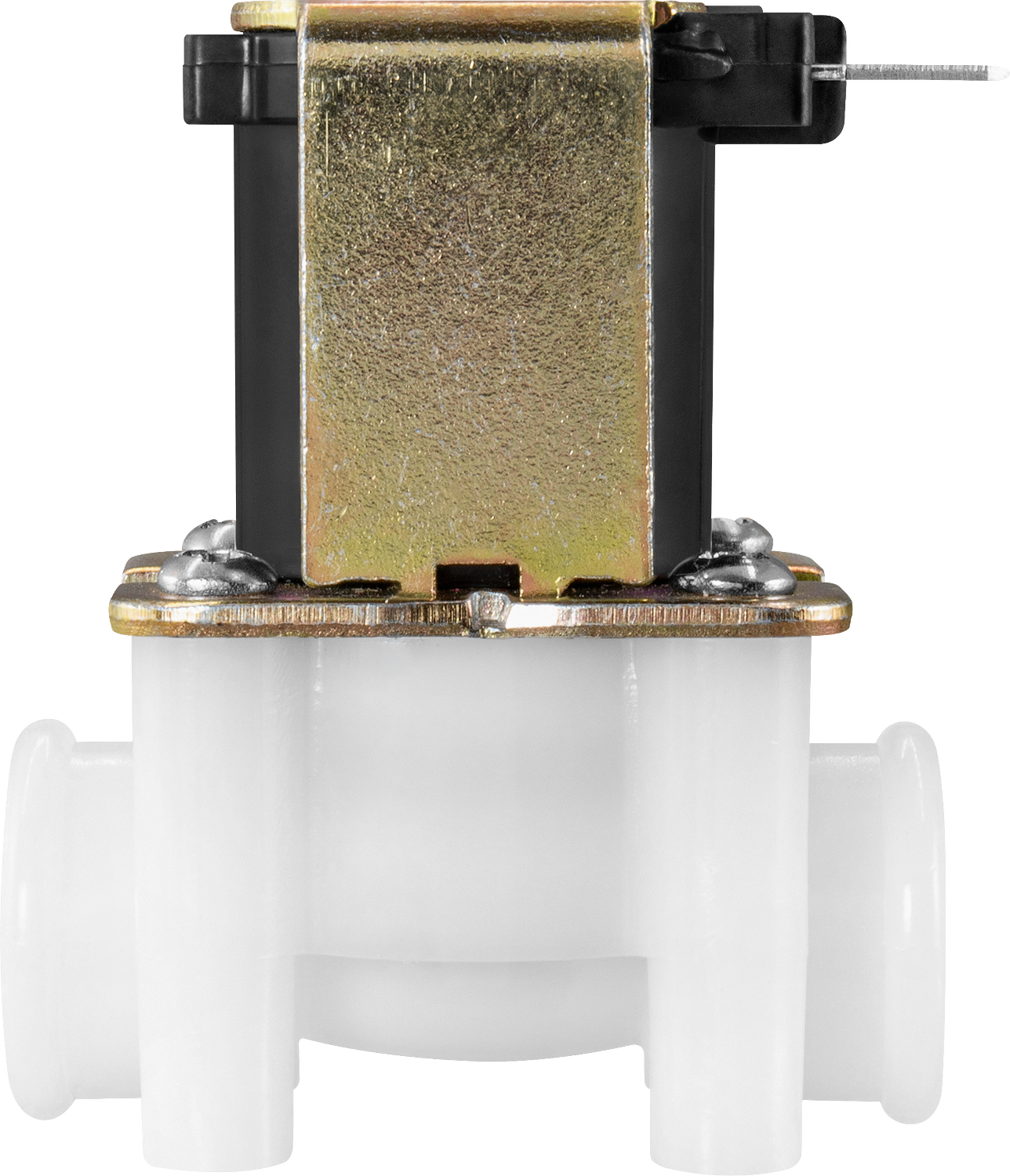

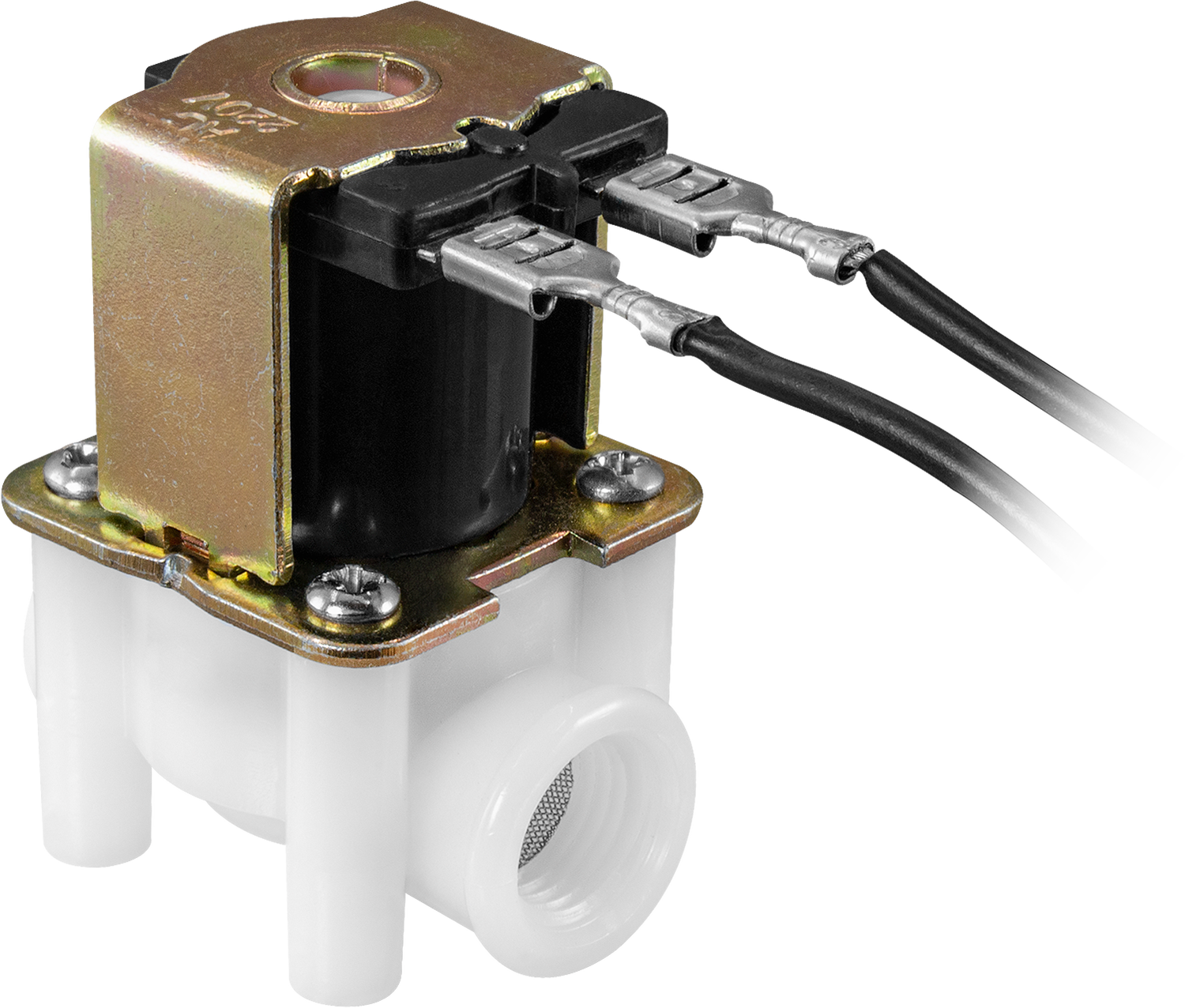

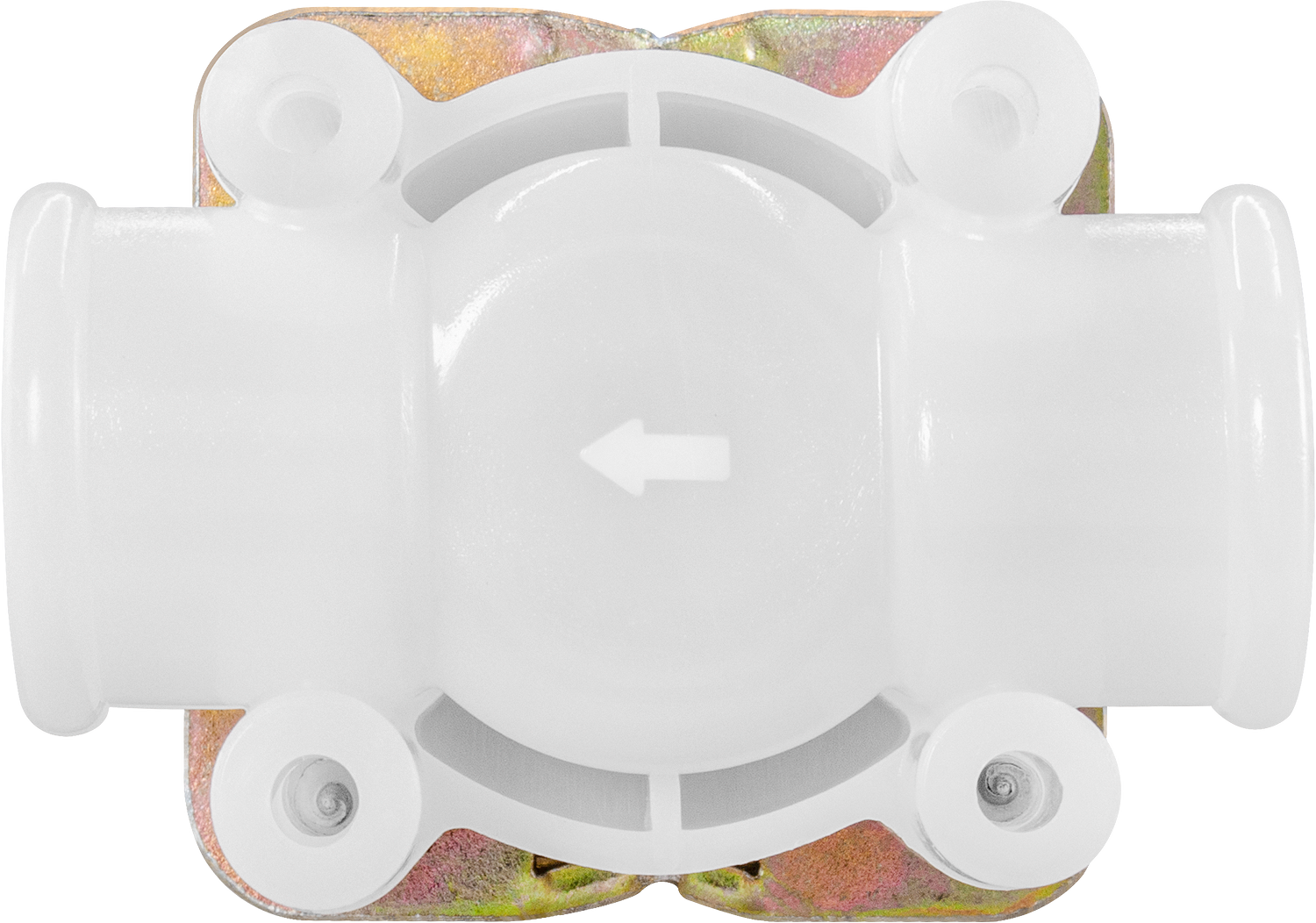

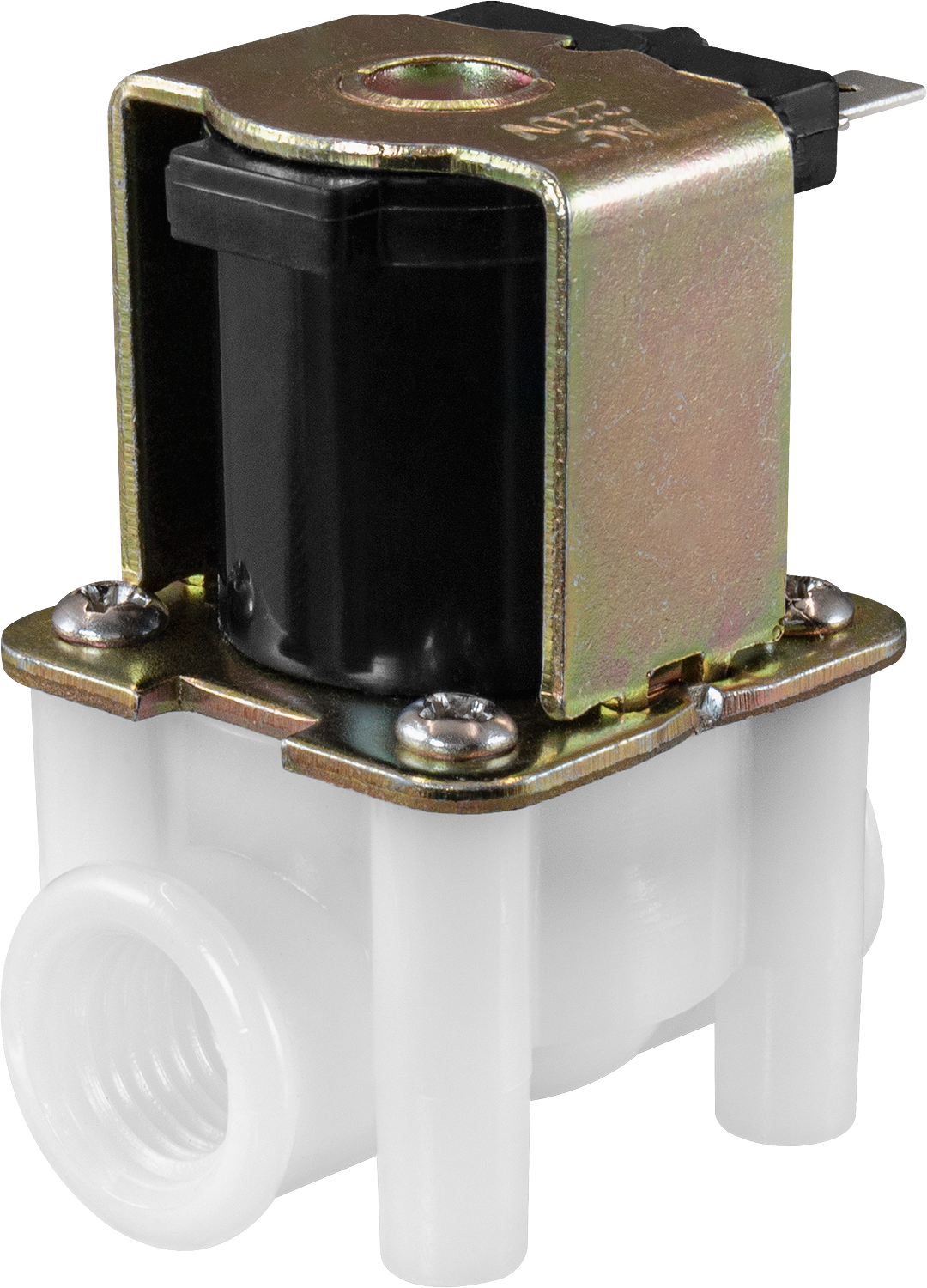

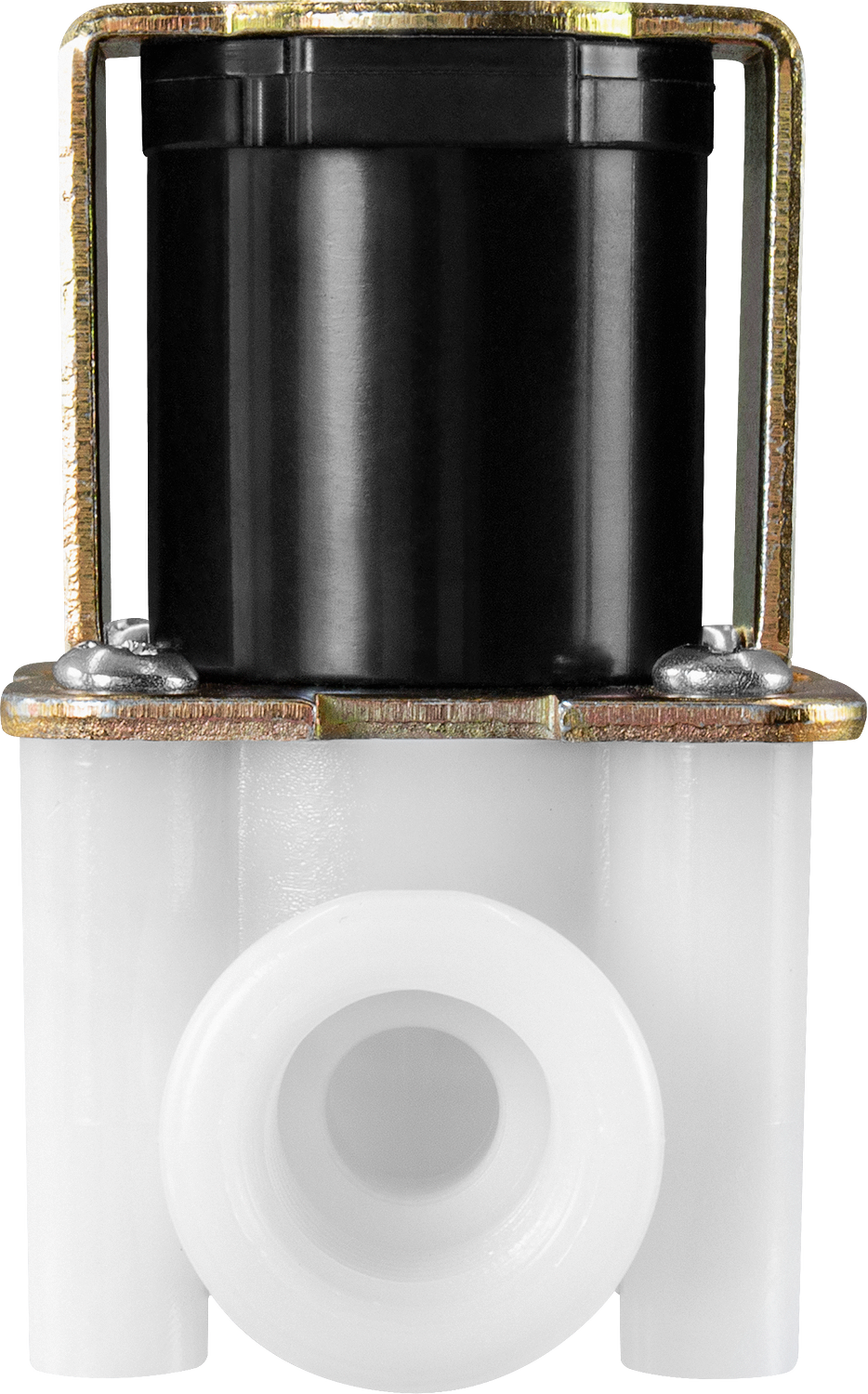

Клапан соленоидный миниатюрный нормально закрытый прямого действия с диафрагмой AR-YCWS10-02 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-12-КВА
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открывается на 18 с и затем закрывается (для AR-YCWS10-02S и AR-YCWS10-02SС)
- Отверстие для промывки клапана (AR-YCWS10-02С, AR-YCWS10-02SC)
- Возможность срабатывания при нулевом давлении
- Пониженное энергопотребление
- Компактный размер

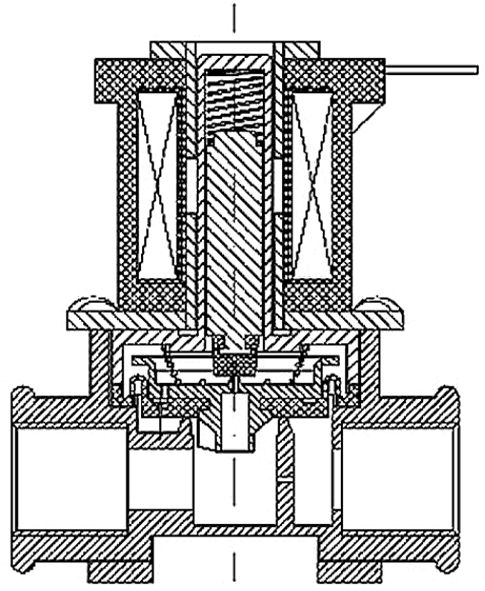

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр | Значение
| |||
| AR-YCWS10-02
| AR-YCWS10-02С
| AR-YCWS10-02SC
| AR-YCWS10-02S
| |
| Рабочая среда | Вода, воздух, инертные газы, масла | |||
| Материал | Корпуса: полипропилен
Уплотнения: NBR, силикон | Корпуса: полиацеталь
Уплотнения: NBR, силикон | ||
| Температура рабочей среды | −10...80°С | |||
| Рабочее давление | 0...0,8 МПа | |||
| Диаметр условного прохода | 6,5 мм | |||
| Присоединение | Резьбовое К¼" | |||
| Катушка | SA41B
| |||
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |||
| Мощность
| 6 ВА (АС), 6 Вт (DC)
| |||
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
| Катушка |
| AR-YCWS10-02 KLX
| 6,5
| 1,5
| К¼"
| 0
| 0,8
| 104
| SA41B |
| AR-YCWS10-02С KLX
| |||||||
| AR-YCWS10-02SC KLX
| 125
| ||||||
| AR-YCWS10-02S KLX
|

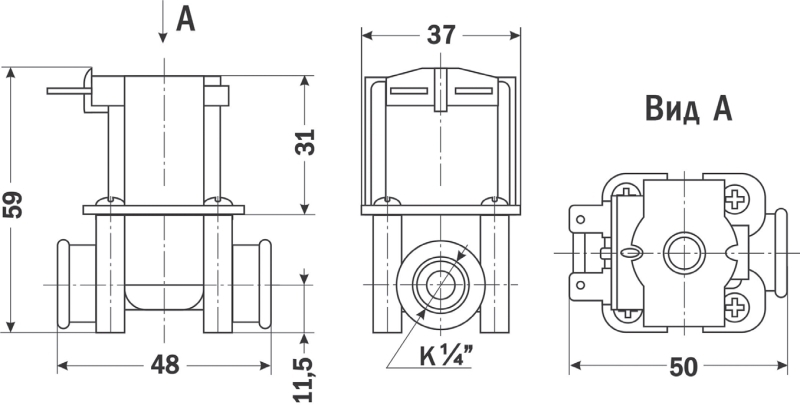

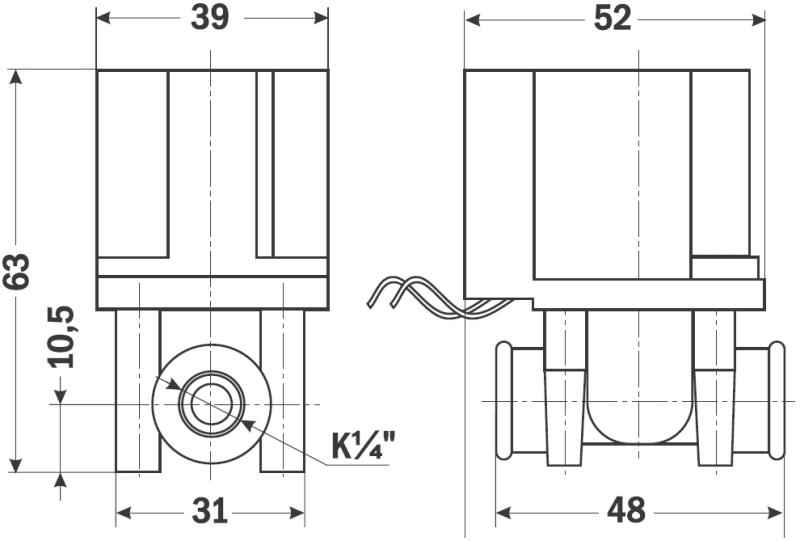

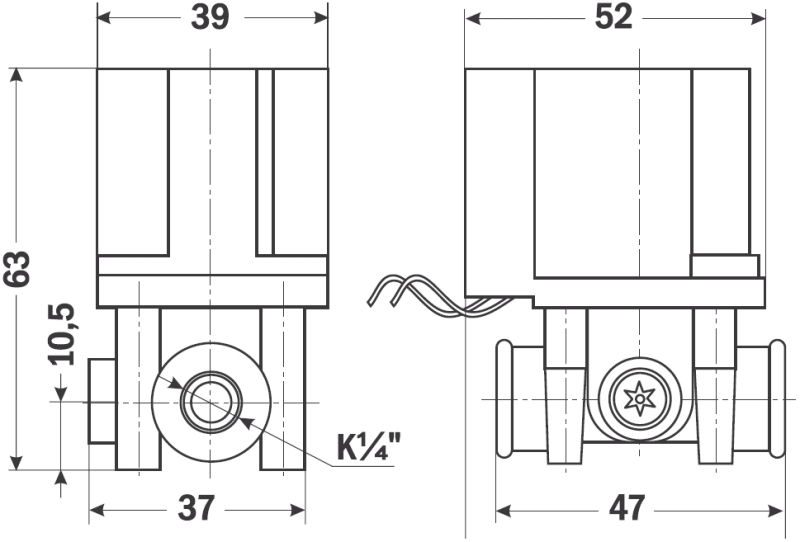

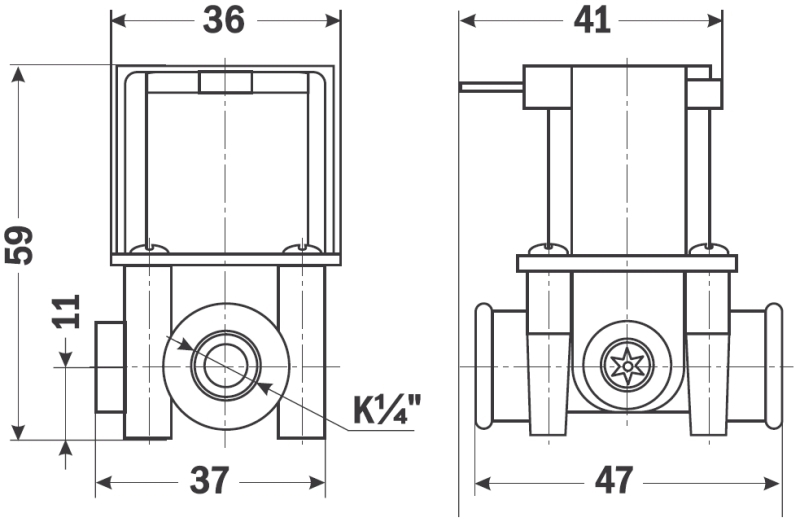

| Габаритные размеры |
 |
| AR-YCWS10-02
|
 |
| AR-YCWS10-02С
|
 |
| AR-YCWS10-02S
|
 |
| AR-YCWS10-02SC
|
Версия: 2014-09-12-КВА
