AR-YCFP21-06
Описание прибора
Стоимость: 17638 ... 17738
р.
Срок поставки: Со склада

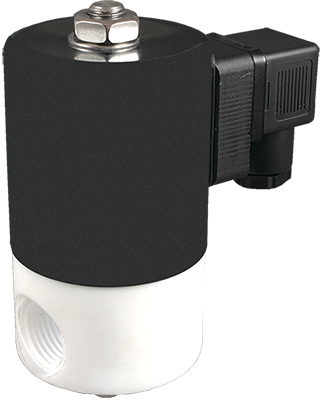

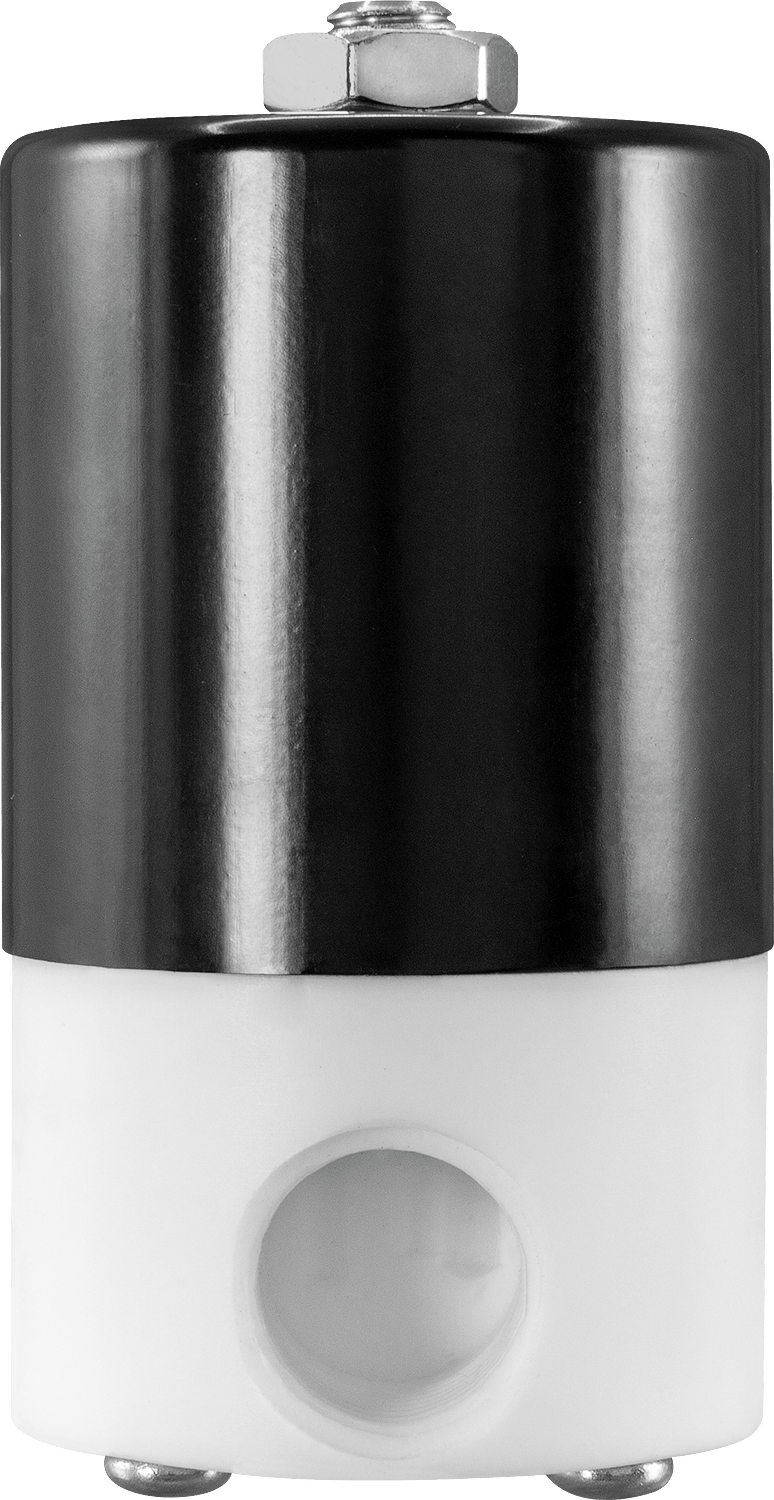

Клапан соленоидный миниатюрный нормально закрытый прямого действия с изолированной диафрагмой, для агрессивных сред AR-YCFP21-06 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-26-КВА
Особенности:
- Возможность срабатывания при нулевом давлении
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал | Корпуса: PTFE
Уплотнения: PTFE |
| Температура рабочей среды | −10...200°С |
| Рабочее давление | 0...0,2 МПа |
| Диаметр условного прохода | 6 мм |
| Присоединение | Резьбовое G⅜", G½", G1" |
| Катушка | Y83B, YD1B
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| Y83B: 21 ВА (AC), 12 Вт (DC)
YD1B: 8 ВА (AC), 8 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-YCFP21-06 GPP
| 6
| 0,68
| G⅜"
| 0
| 0,2
| 685
| Y83B
YD1B |
| G½" | |||||||
| G1"
|

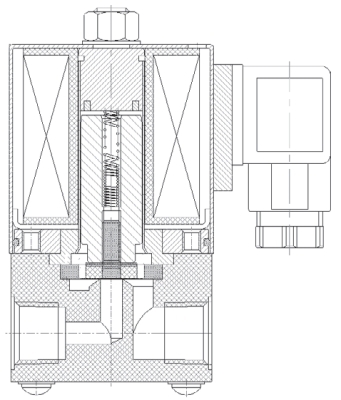

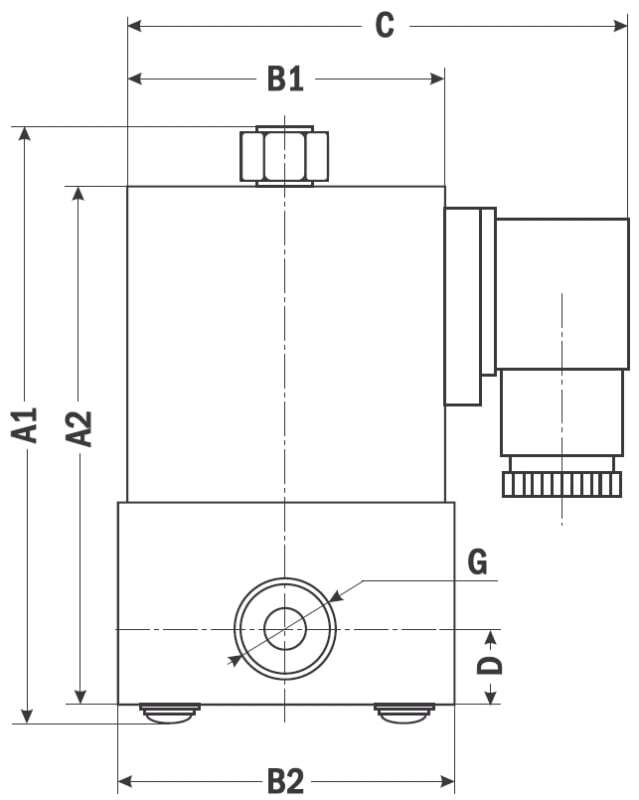

| Габаритные размеры |
 |
| Размер, мм | G½"
| G1" |
| A1
| 107
| 119
|
| A2
| 93
| 107
|
| B1
| 56
| 56
|
| B2
| 55
| 66
|
| C
| 95
| 95
|
| D
| 14
| 19
|
Версия: 2014-09-26-КВА
