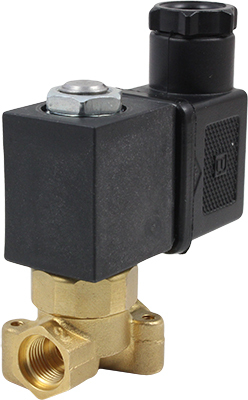

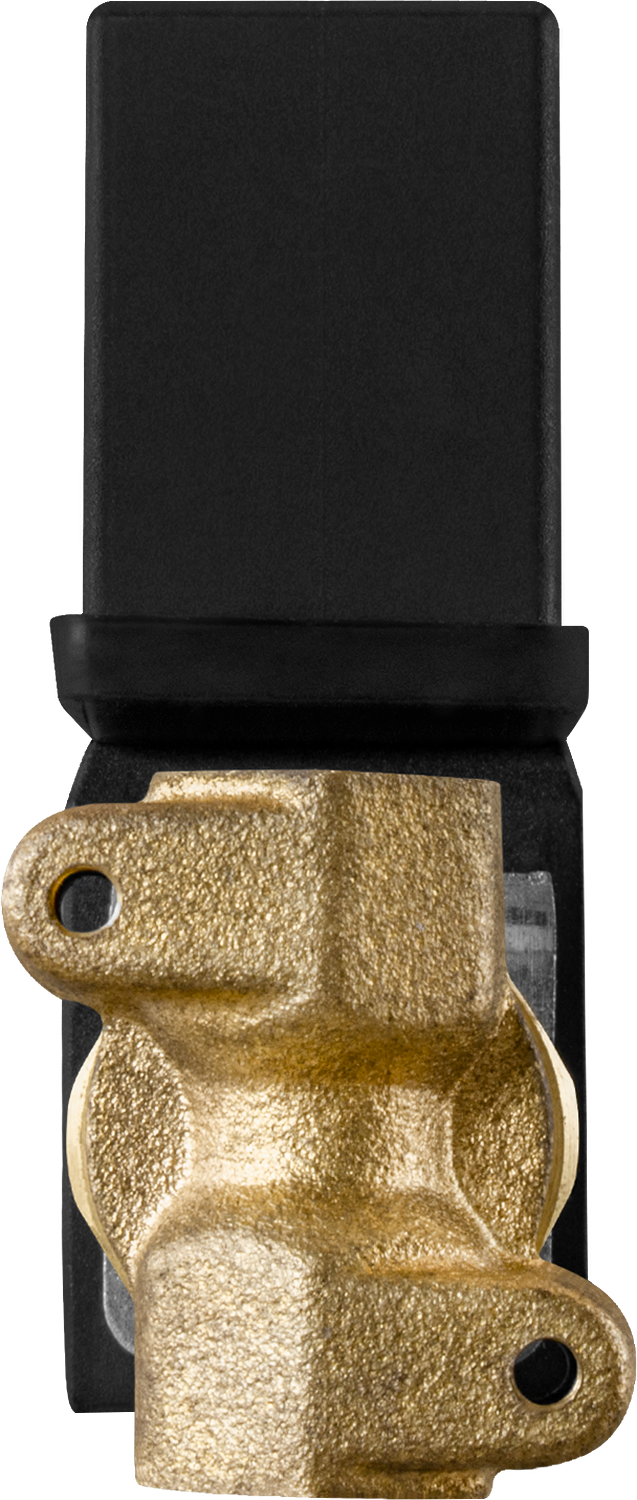

AR-YCL41

Клапан соленоидный миниатюрный бистабильный прямого действия с поршнем для пара AR-YCL41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Пониженное энергопотребление
• Высокая износостойкость: 10⁶ циклов
• Только на постоянное напряжение

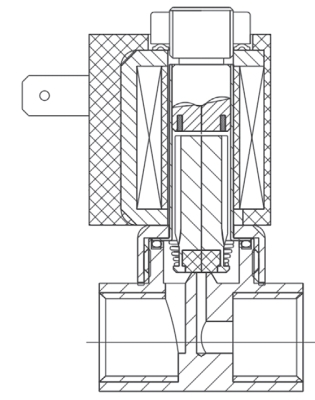

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ: Бистабильный клапан имеет два устойчивых положения: "Открыто" и "Закрыто". Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
Подходит в большинстве случаев, для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов, либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса. Технические характеристики:

Параметр	Значение
Рабочая среда	Пар (VITON), вода, горячая вода

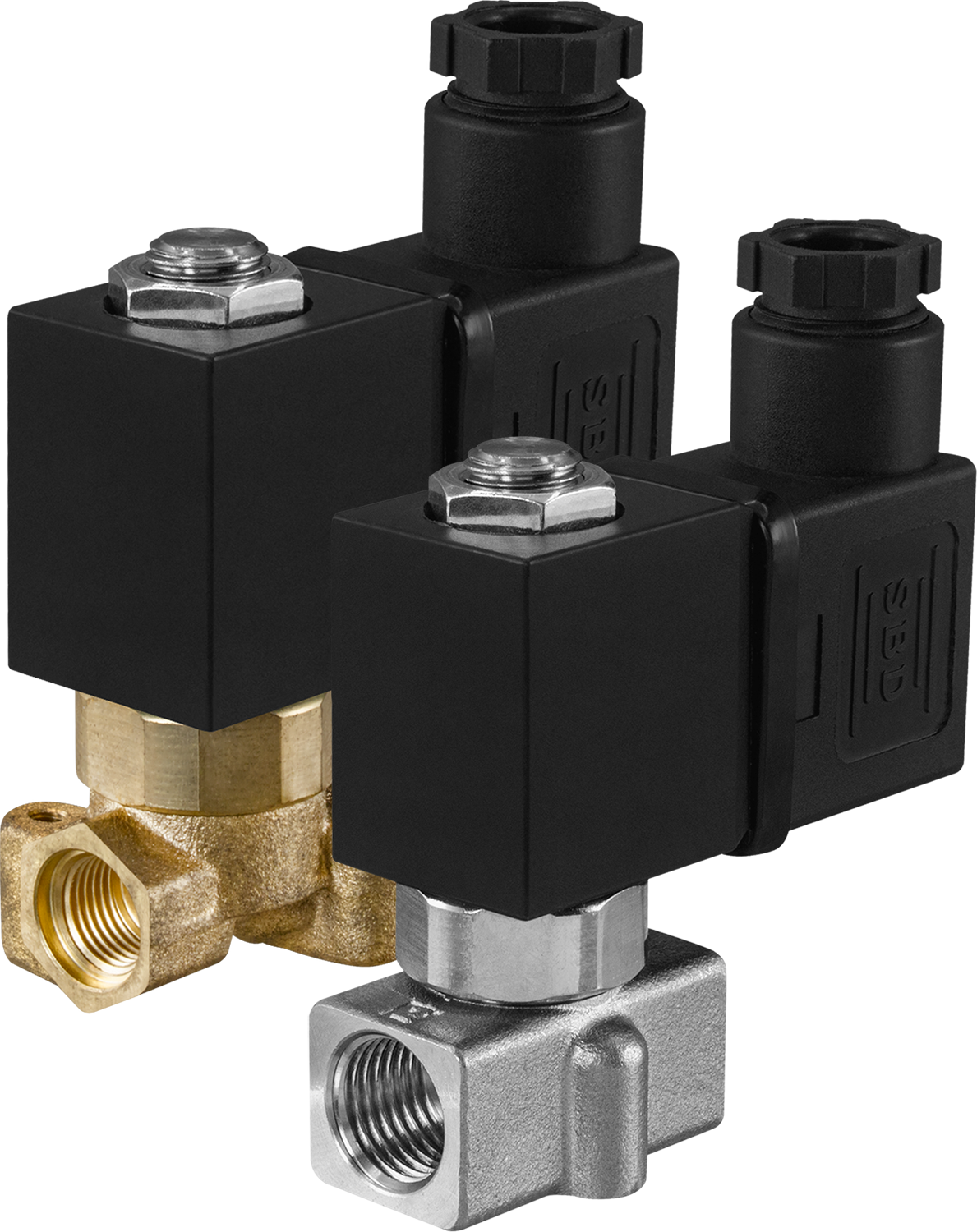

Материалы	Корпуса: латунь, нержавеющая сталь Уплотнения: VITON, EPDM, NBR
Температура рабочей среды	−10...120°С (VITON) −10...120°С (EPDM)  −10...80°С (NBR)
Рабочее давление	0...0,8−1 МПа
Диаметр условного прохода	1,6...3 мм
Присоединение	Резьбовое G⅛", G¼" или K⅛", K¼"
Катушка	L21H, IP65
Питание	=24 В, =12 В, =6 В
Мощность	10 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г	Катушка
AR-YCL41161 XXX	1,6	0,09	⅛"	0	1	140	L21H
AR-YCL41251 XXX	2,5	0,15			1
AR-YCL41301 XXX	3,0	0,26			0,8
AR-YCL41252 XXX	2,5	0,15	¼"		1
AR-YCL41302 XXX	3,0	0,26			0,8

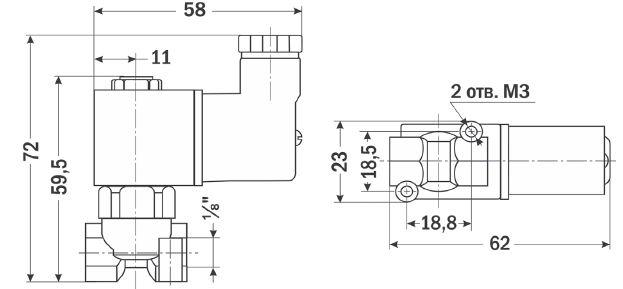

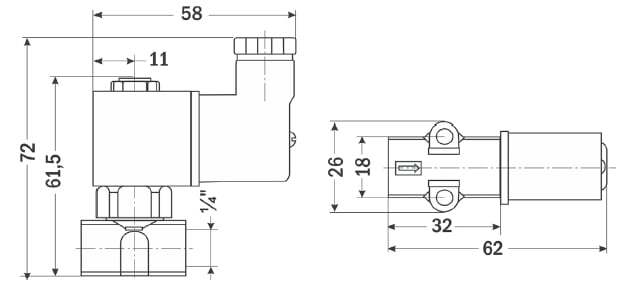

Габаритные размеры
AR-YCL41XX1

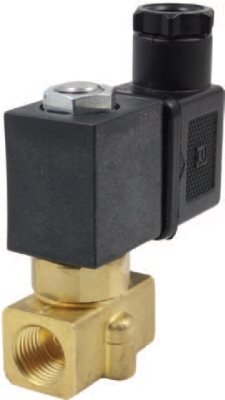

AR-YCL41XX2

Версия: 2014-08-25-КВА
