AR-5515-04
Описание прибора
Стоимость: 2815 ... 2915
р.
Срок поставки: Со склада

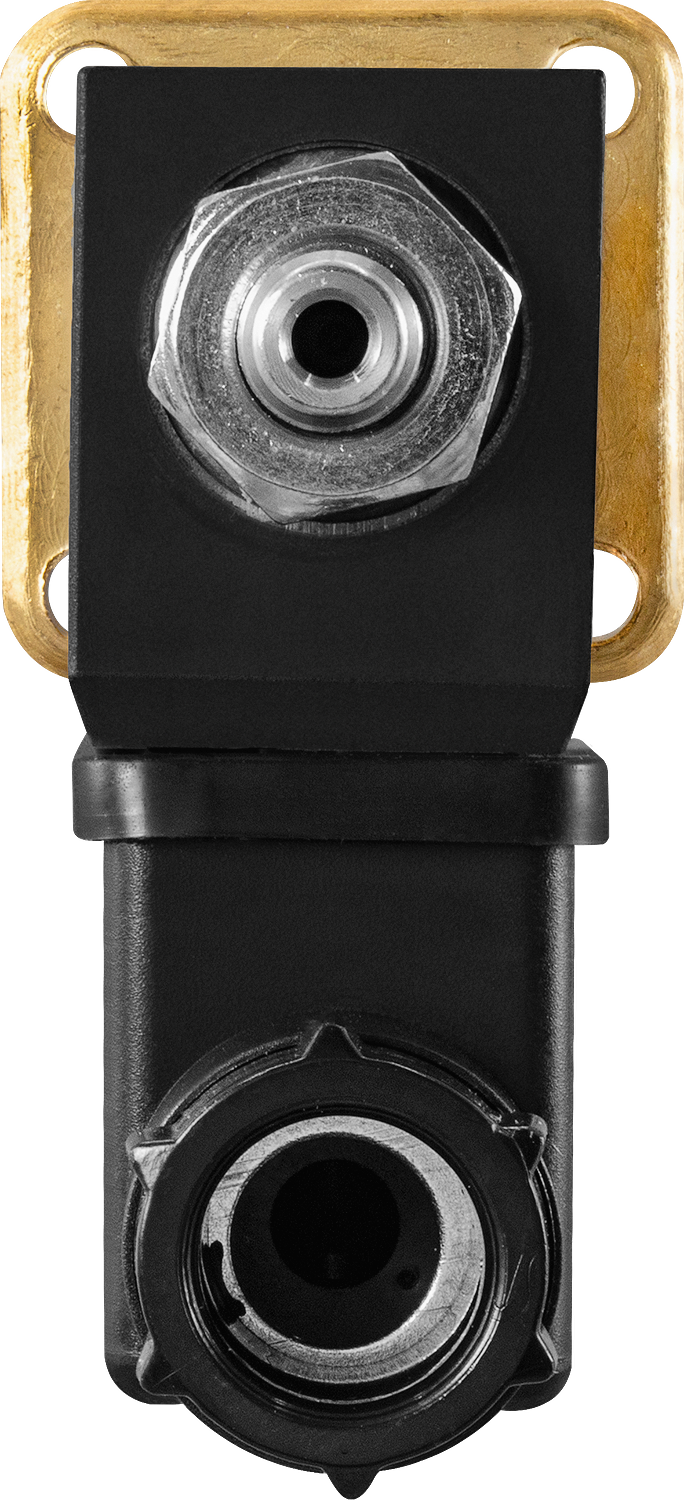

Клапан соленоидный миниатюрный прямого действия трехходовой 3/2 для пара AR-5515-04 предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-25-КВА
- Пригоден для работы в кофемашинах, электроутюгах и других устройствах с использованием пара
- Возможность срабатывания при нулевом давлении
- Пониженное энергопотребление
- Компактный размер

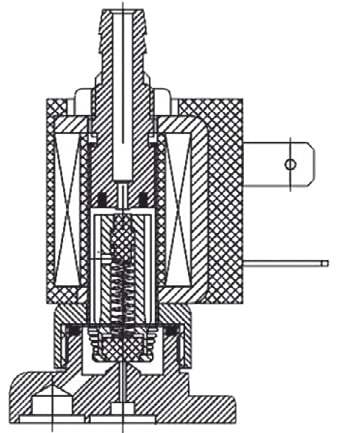

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

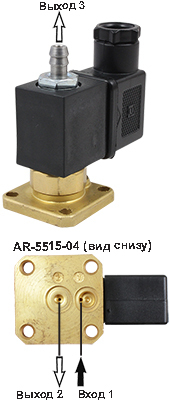

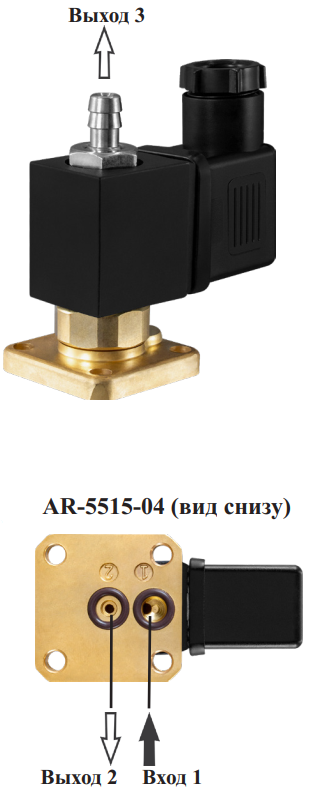

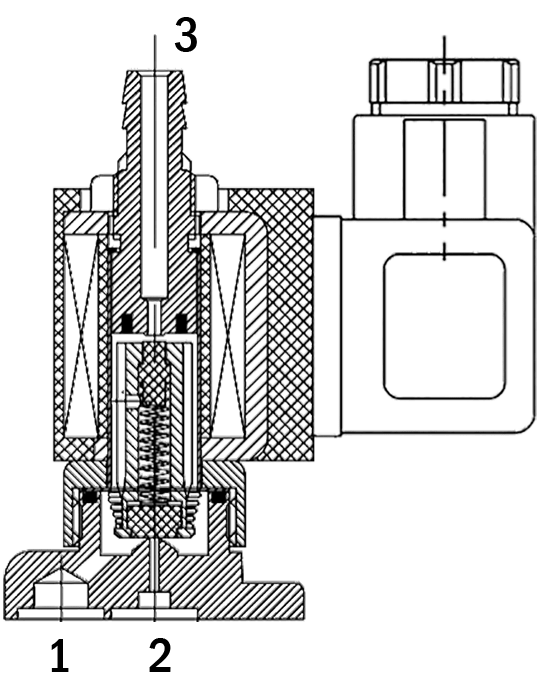

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1-2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1-3 (или 3-1 , в зависимости от исполнения клапана). При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1-2.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, масла |
| Материалы | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...150°С |
| Рабочее давление | 0...2 MПa |
| Диаметр условного прохода | 1...2 мм |
| Присоединение | Монтаж на плиту, штуцер ∅ 7 мм
|
| Катушки | SB285, SA11B, IP65 |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| SB285: 6 ВА (AC), 6 Вт (DC)
SA11B: 9 ВА (AC), 8 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Присоединение
| Pmin , МПа
| Pmax , МПа
| Вес, г
| Катушки
|
| AR-5515-0410 FpBV | 1
| Монтаж на плиту, штуцер ∅ 7 мм
| 0
| 2
| 132
| SB285
SA11B |
| AR-5515-0415 FpBV | 1,5
| |||||
| AR-5515-0420 FpBV | 2
|

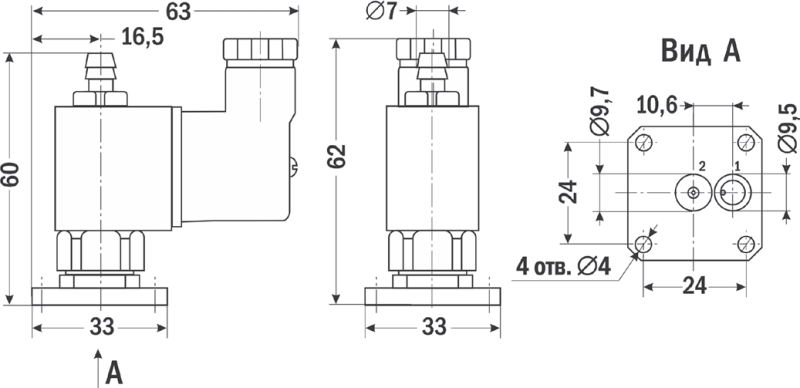

| Габаритные размеры |
 |
