AR-5515-08

Описание прибора

Стоимость: 2121 ... 2221 р. Срок поставки: Со склада

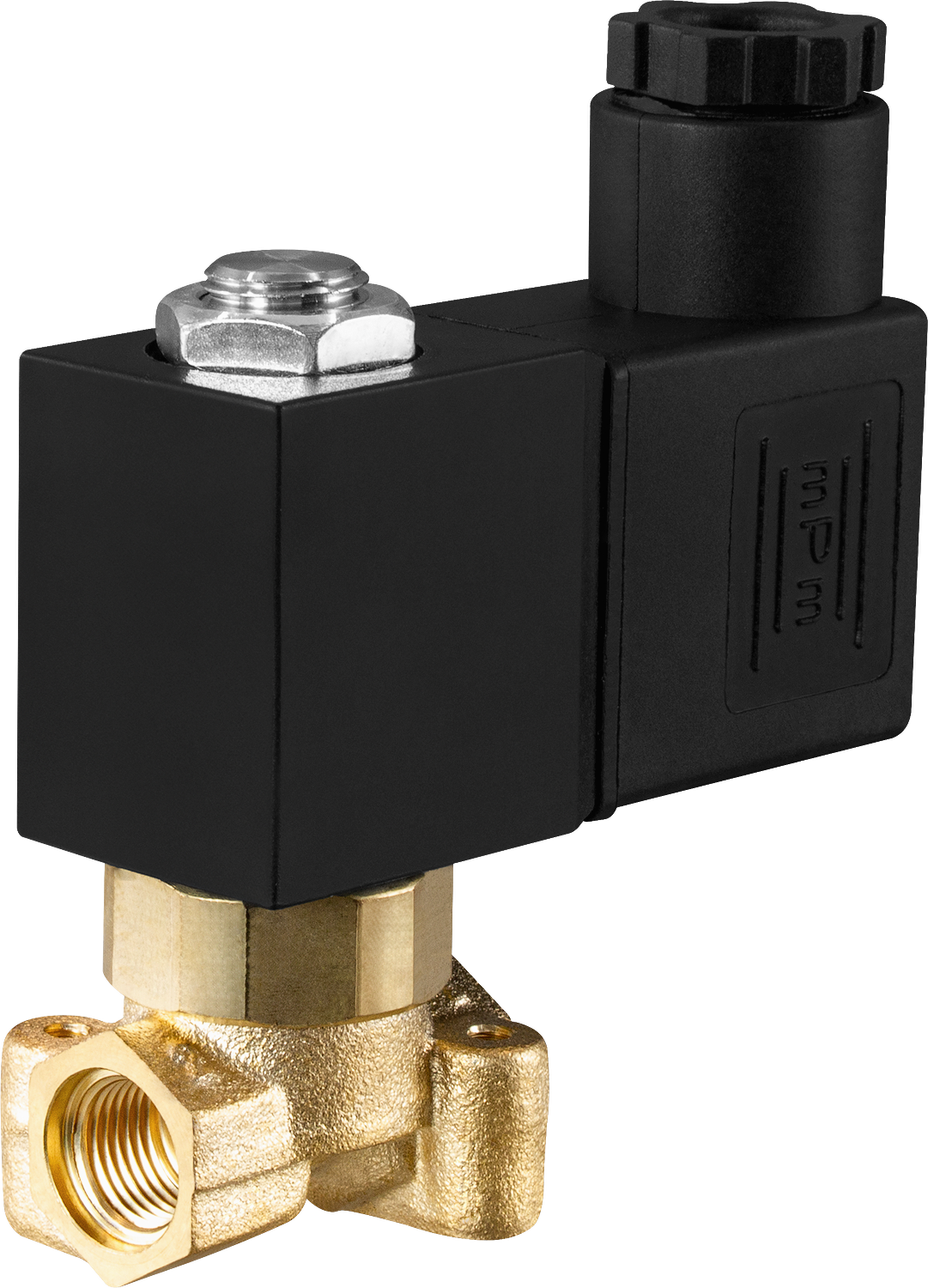

Клапан соленоидный миниатюрный нормально закрытый прямого действия, для пара AR-5515-08 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Пригоден для работы в кофемашинах, электроутюгах и других устройствах с использованием пара
Возможность срабатывания при нулевом давлении
Пониженное энергопотребление
Компактный размер

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...150°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	1...2,6 мм
Присоединение	Резьбовое G⅛" или K⅛"
Катушка	SB285, SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	SB285: 6 ВА (АС), 6 Вт (DC) SA11B: 9 ВА (АС), 8 Вт (DC)

Модификации:

Модель	Ду, мм	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г	Катушка
AR-5515-0810 XBV	1	⅛"	0	1	130	SB285 SA11B
AR-5515-0815 XBV	1,5
AR-5515-0820 XBV	2
AR-5515-0826 XBV	2,6

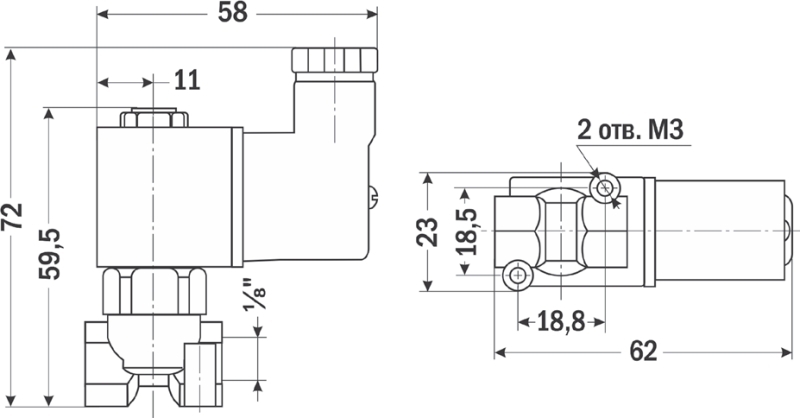

Габаритные размеры

Версия: 2014-09-03-КВА
