AR-YCWS10-01
Описание прибора
Стоимость: 1054 р.
Срок поставки: Со склада

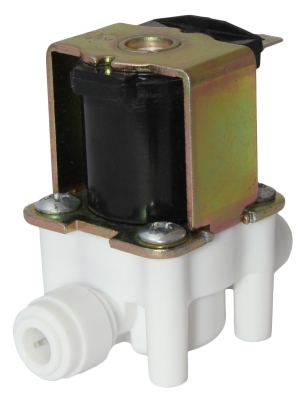

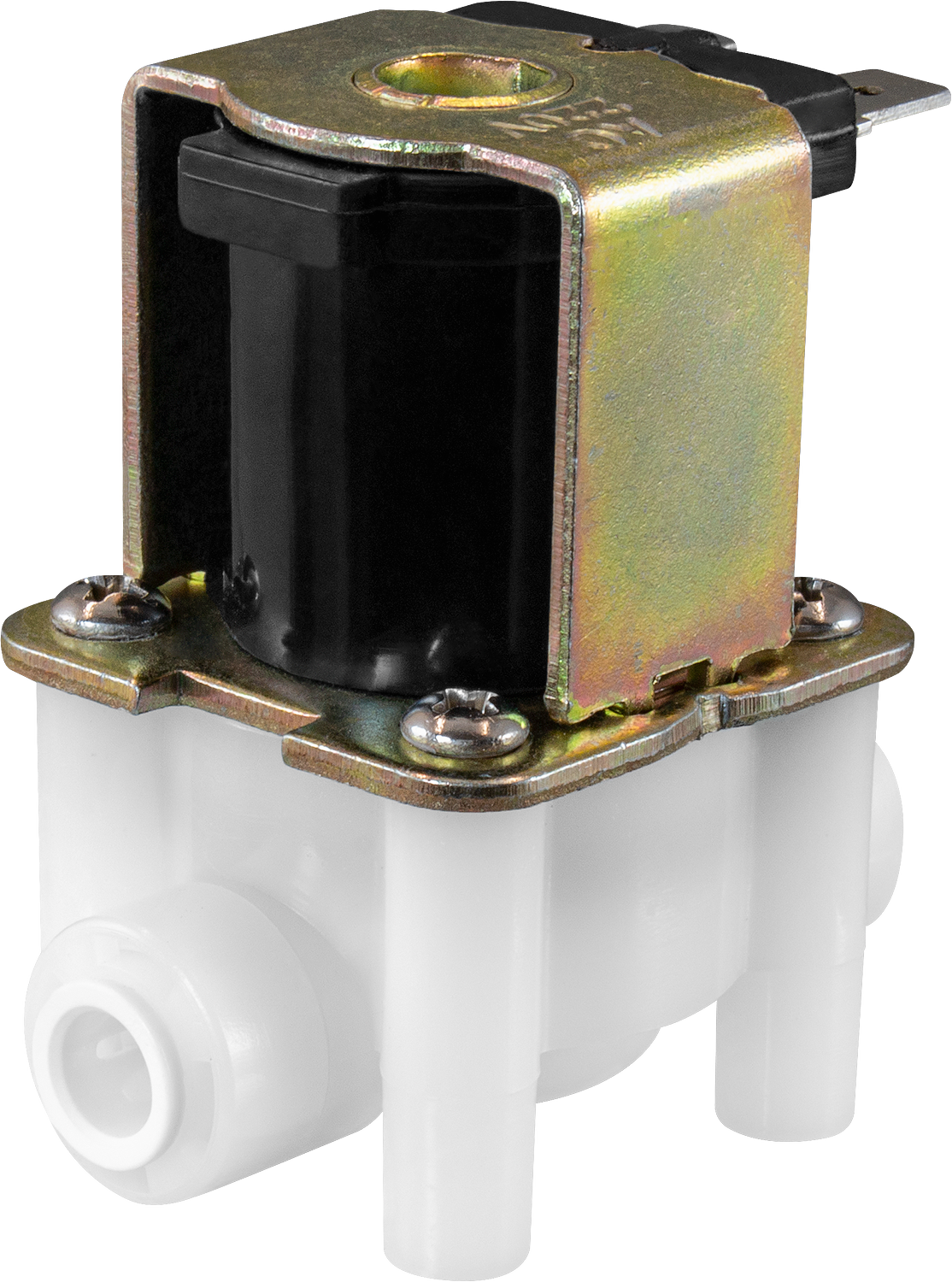

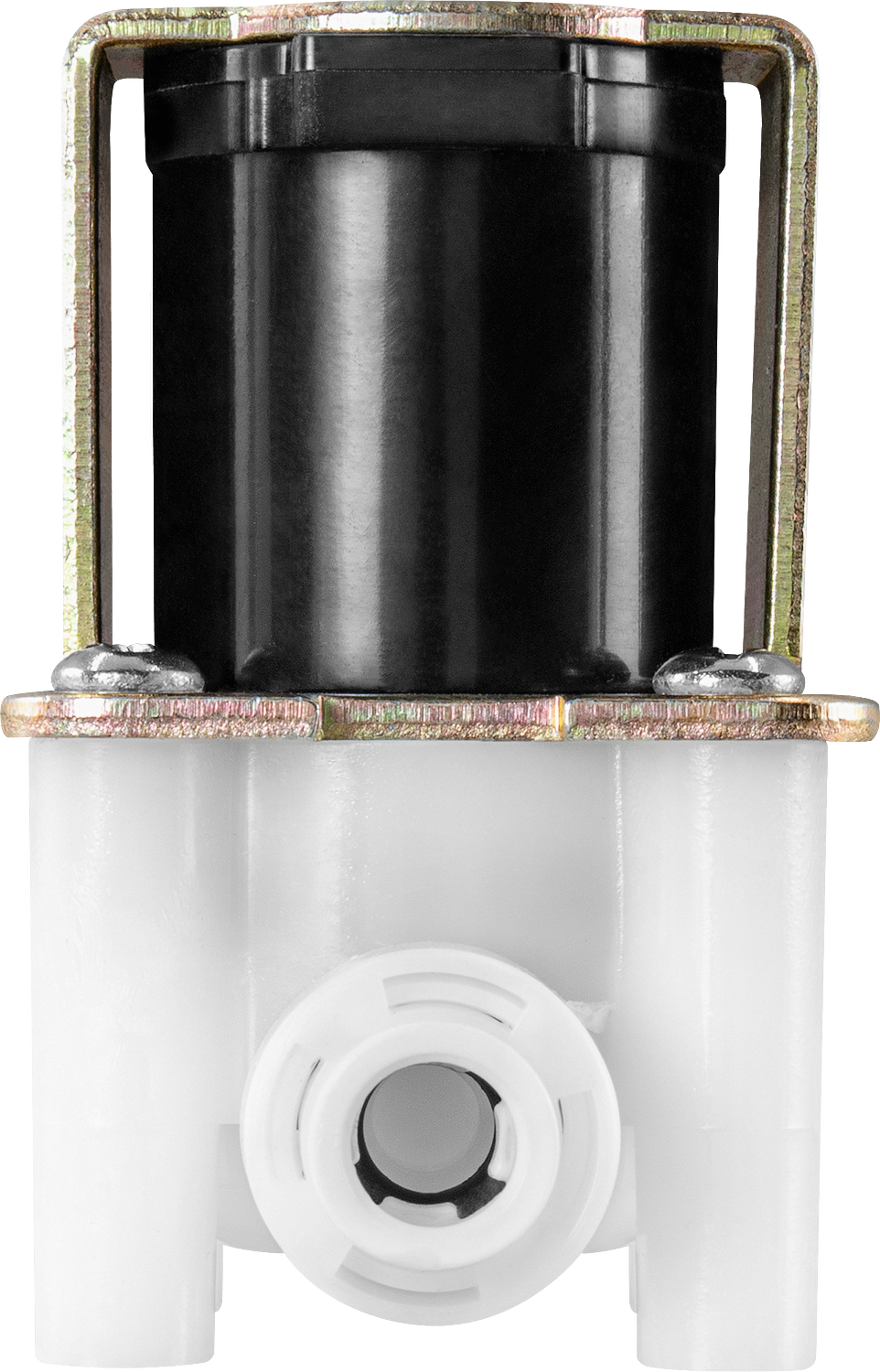

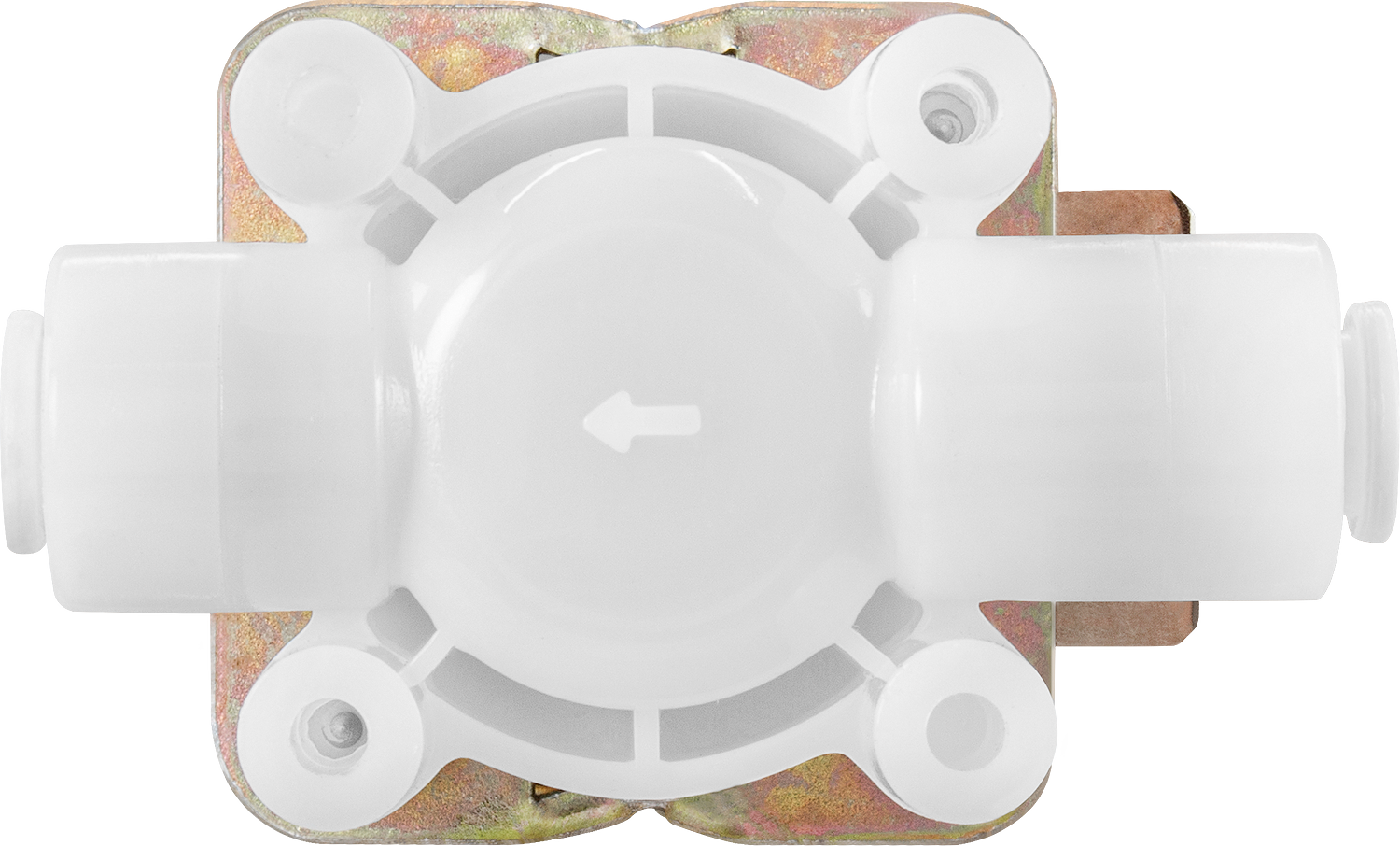

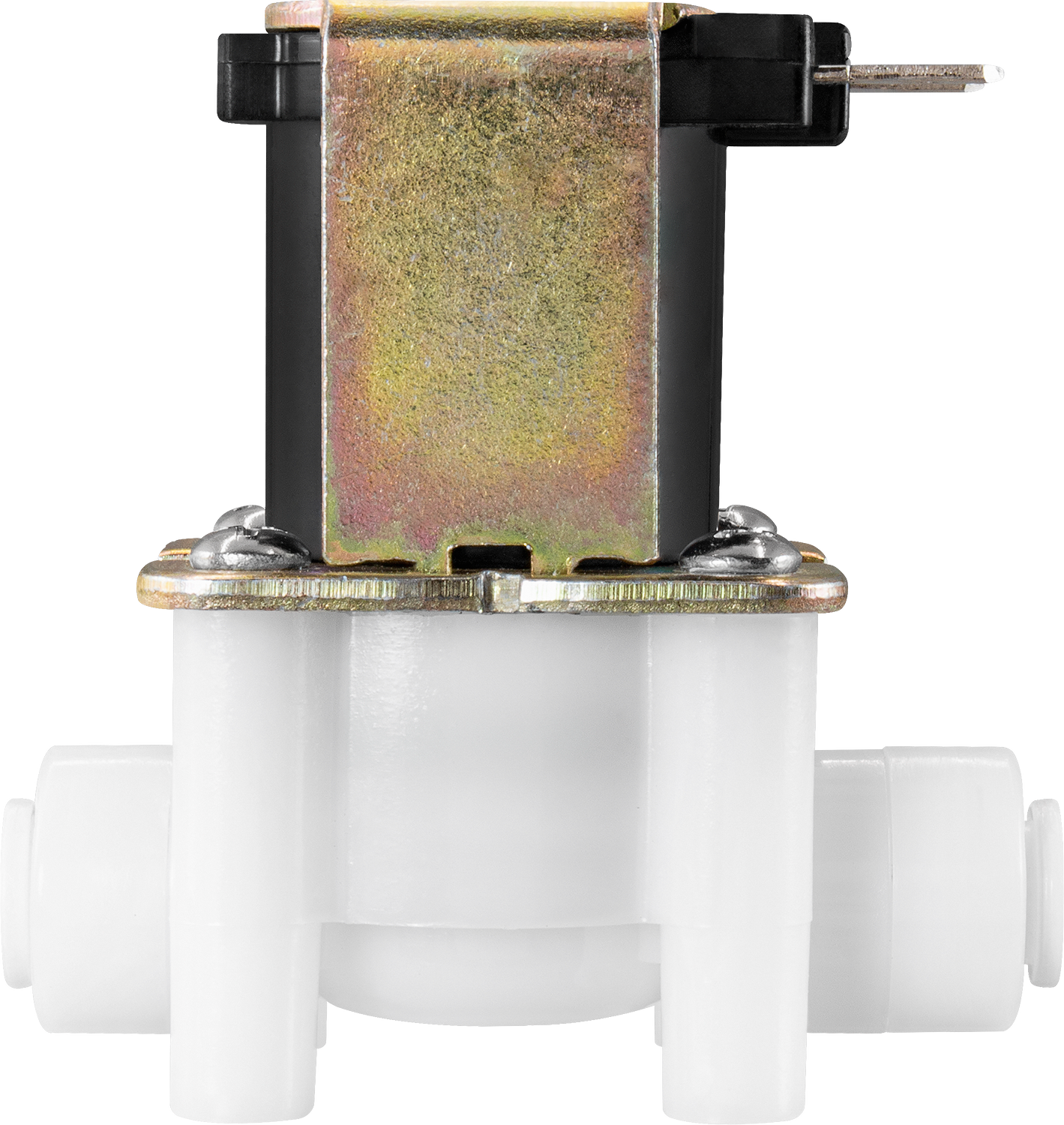

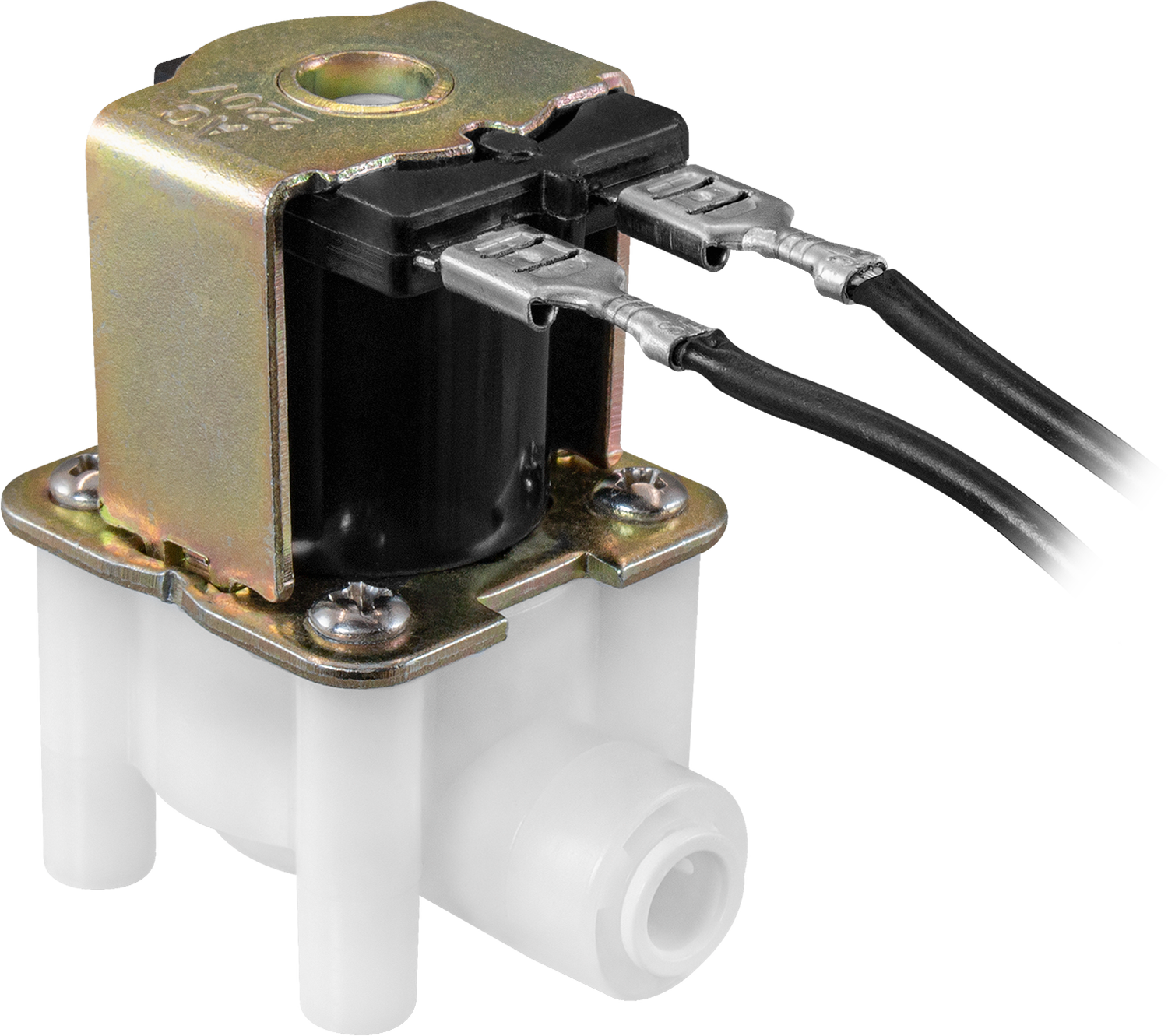

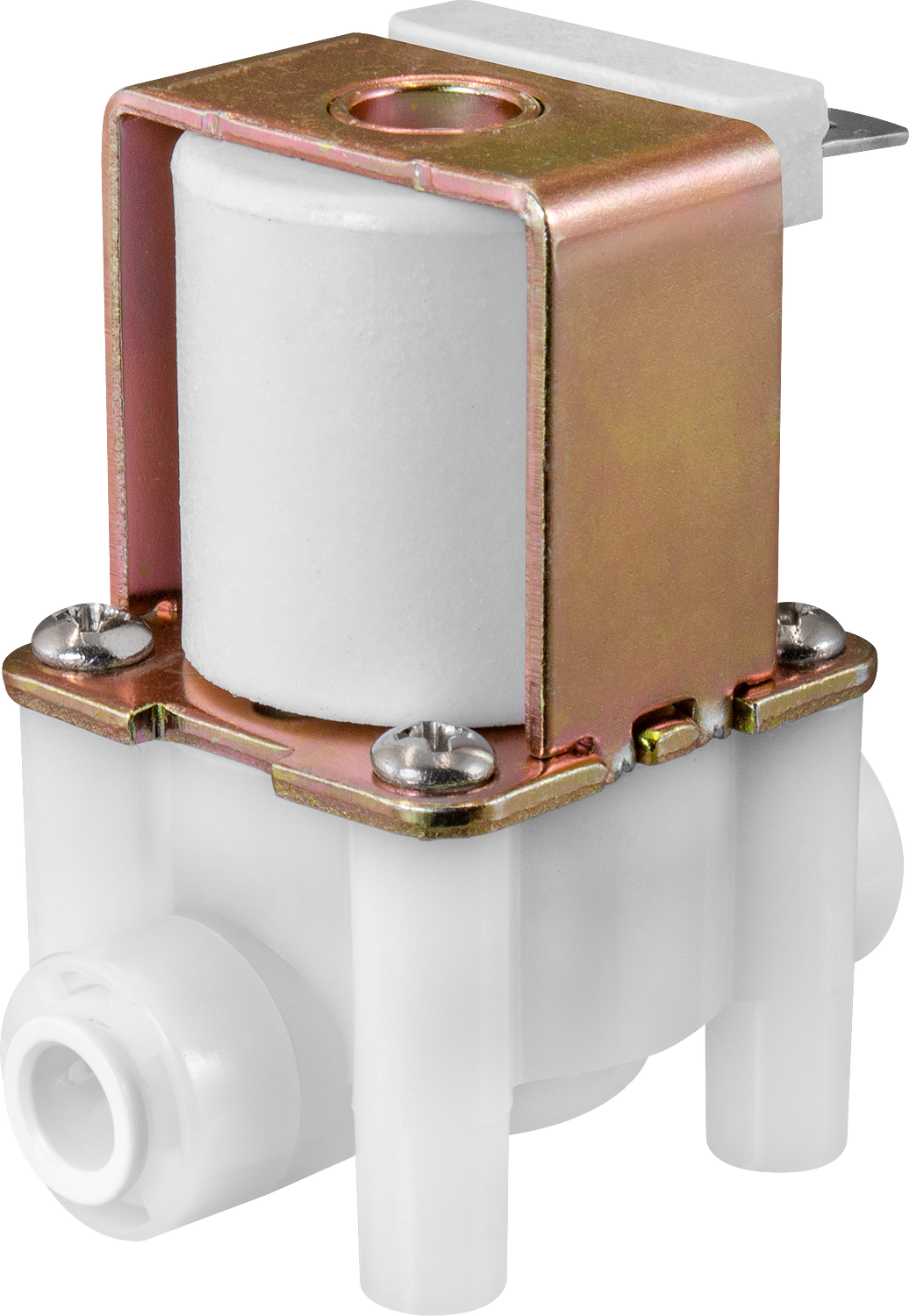

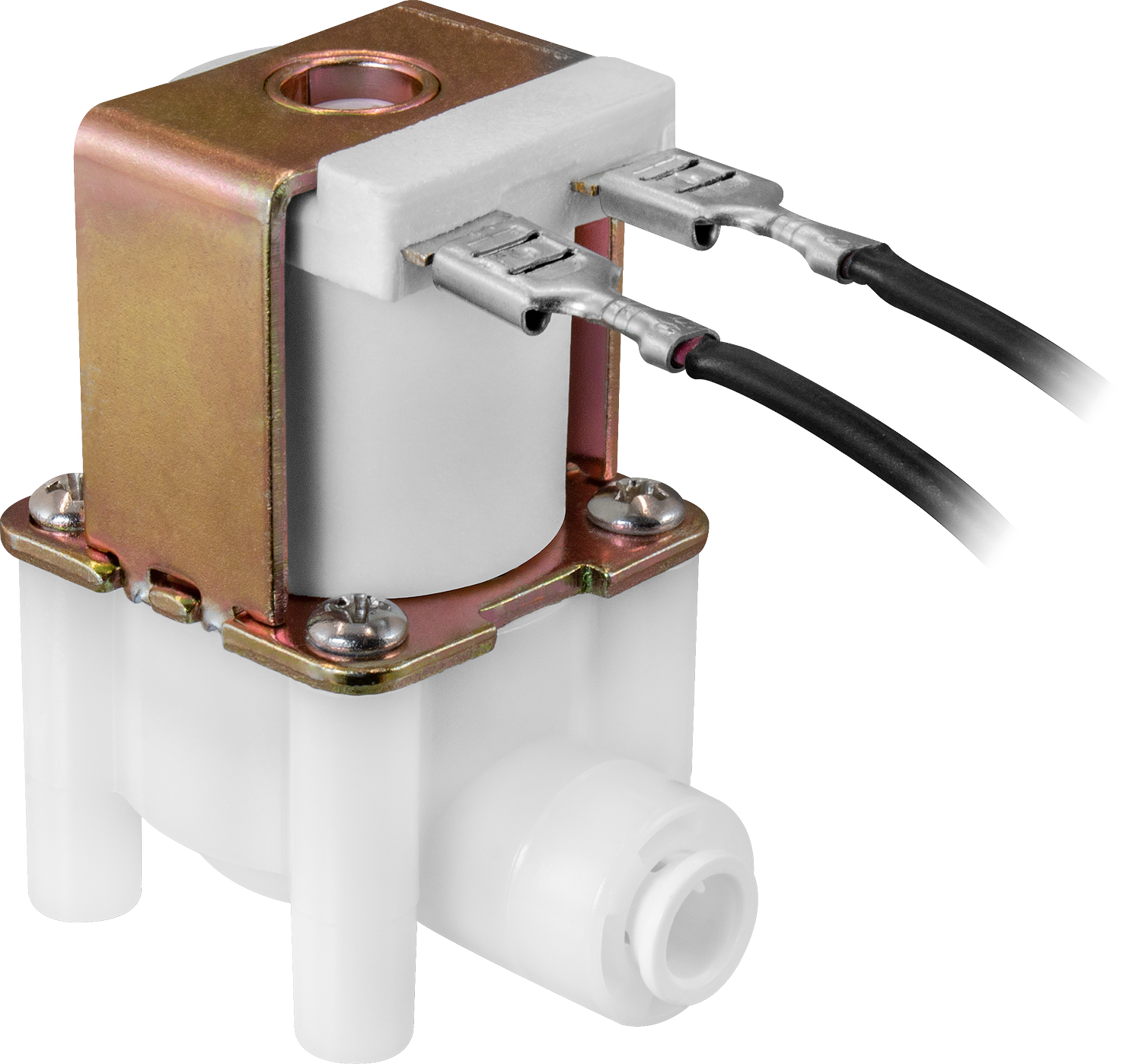

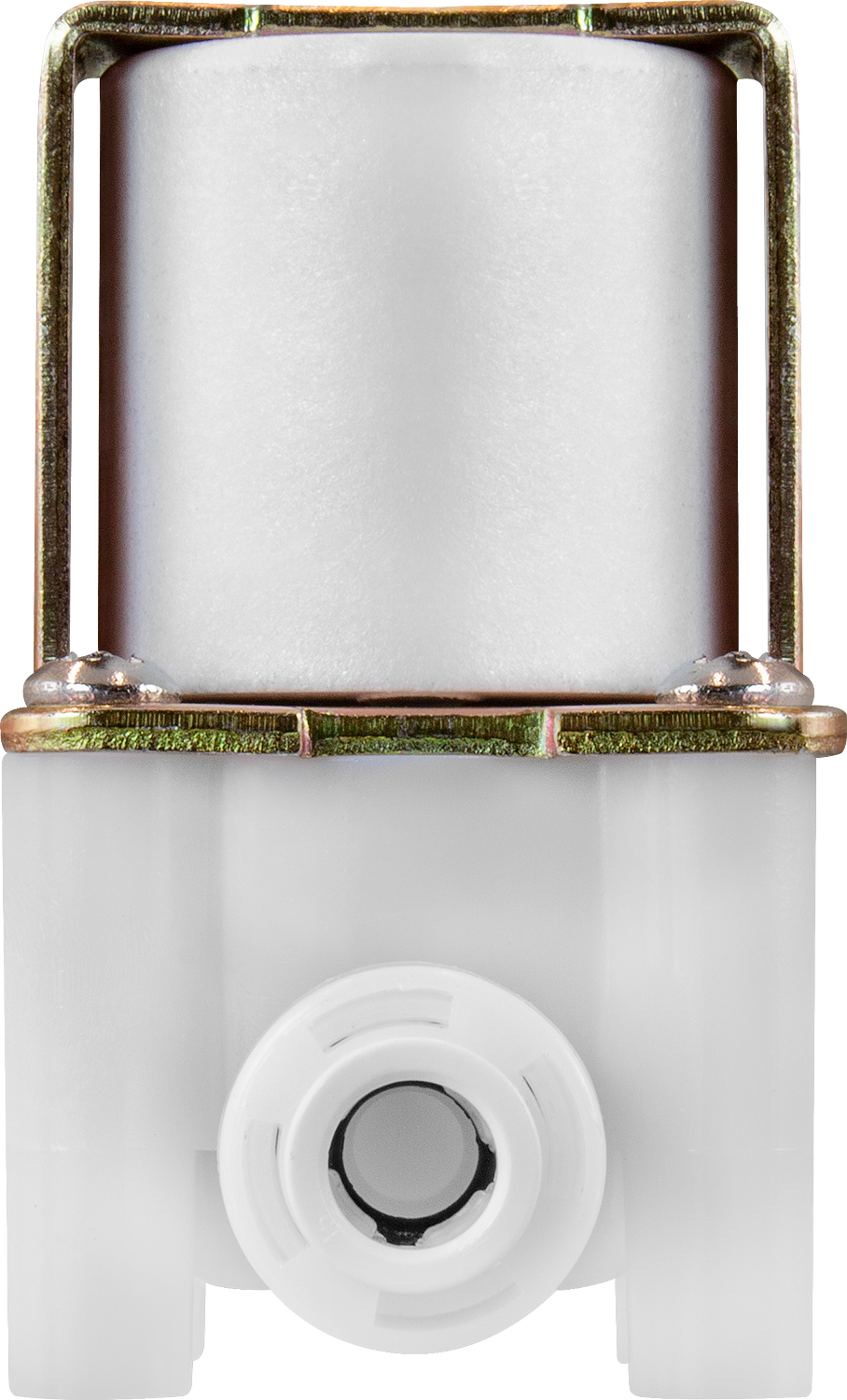

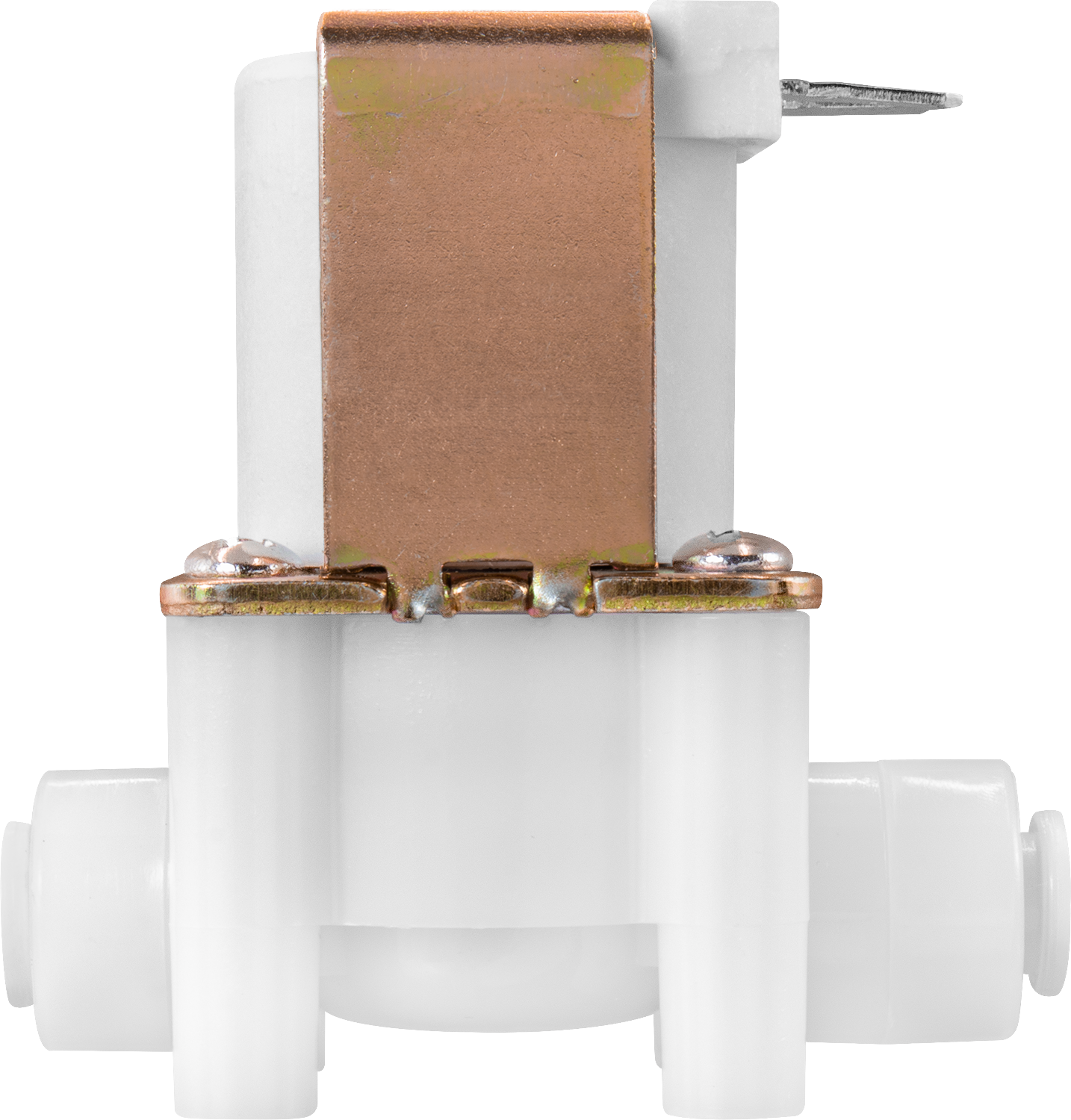

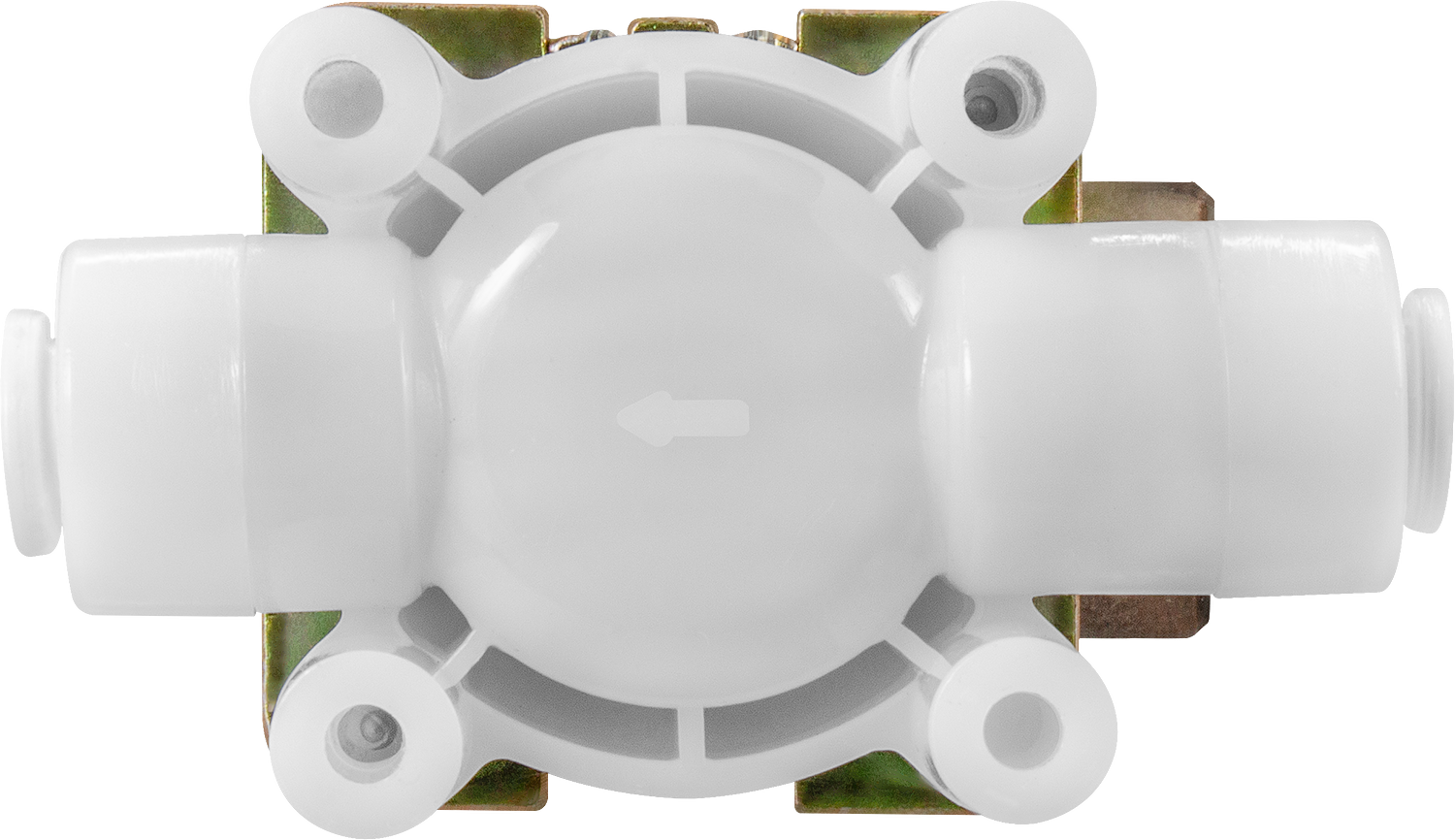

Клапан соленоидный миниатюрный нормально закрытый прямого действия с диафрагмой AR-YCWS10-01 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-05-КВА
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открывается на 18 с и затем закрывается (для AR-YCWS10-01S)
- Возможность срабатывания при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полиацеталь
|
| Уплотнения | NBR, силикон | |
| Температура рабочей среды | −10...80°С | |
| Рабочее давление | 0...0,8 МПа | |
| Диаметр условного прохода | 5 мм | |
| Присоединение | Быстроразъемное ∅ 6 мм | |
| Катушка | SA41B
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 6 ВА (AC), 6 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
| Катушка |
| AR-YCWS10-01 CLX | 5
| 0,85
| быстроразъемное
∅ 6 мм | 0
| 0,8
| 112
| SA41B
|
| AR-YCWS10-01S CLX | 131
|
| Габаритные размеры |
 |

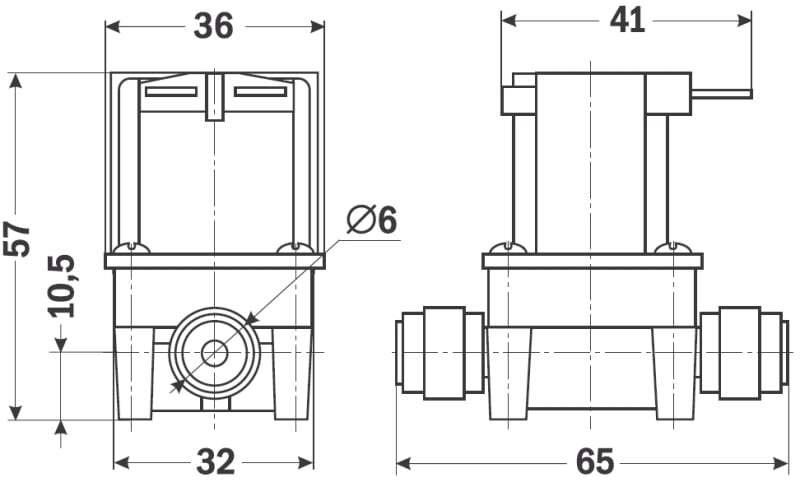

| AR-YCWS10-01
|
 |

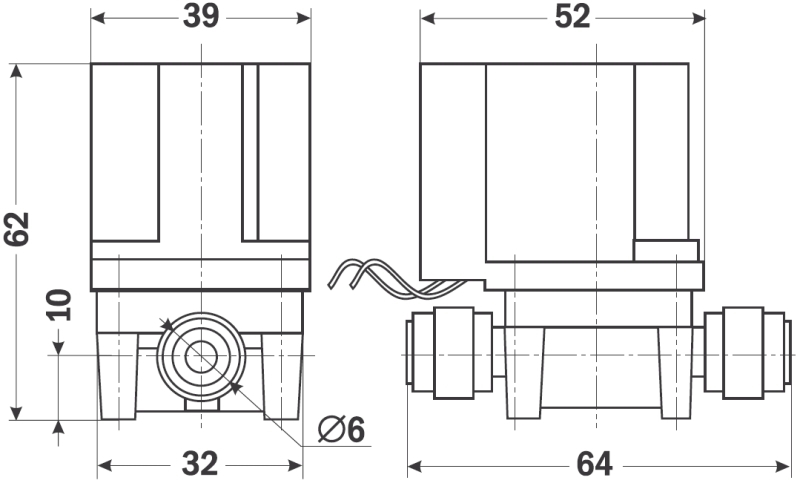

| AR-YCWS10-01S
|
Версия: 2014-09-05-КВА
