AR-YCB31
Описание прибора
Стоимость: 8418 ... 20490
р.
Срок поставки: Со склада

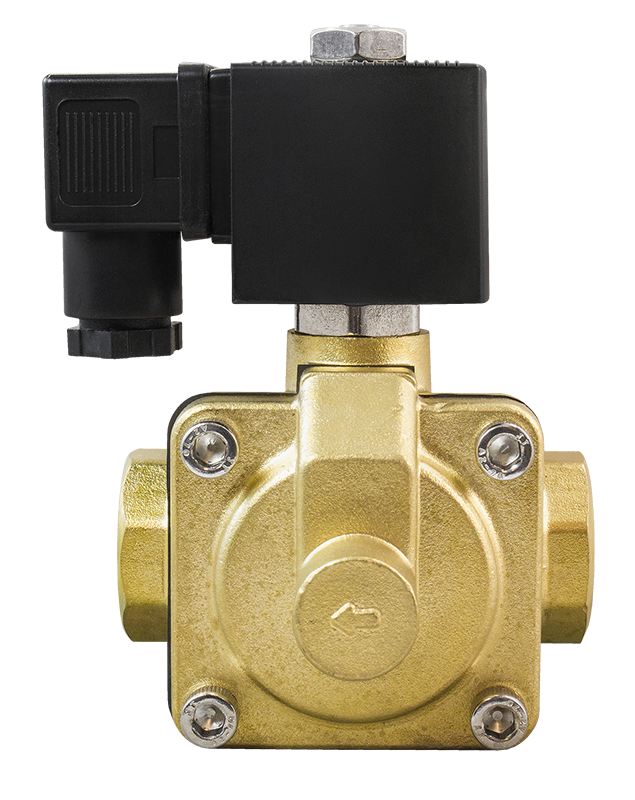

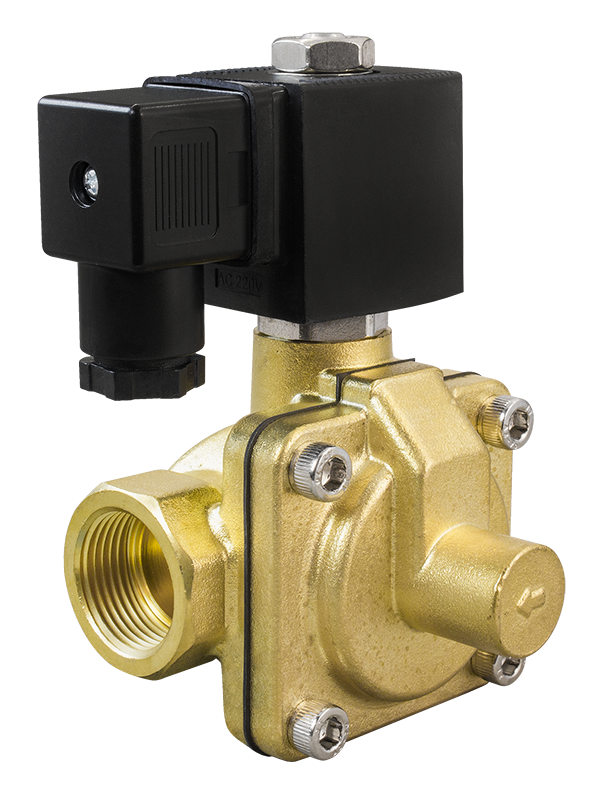

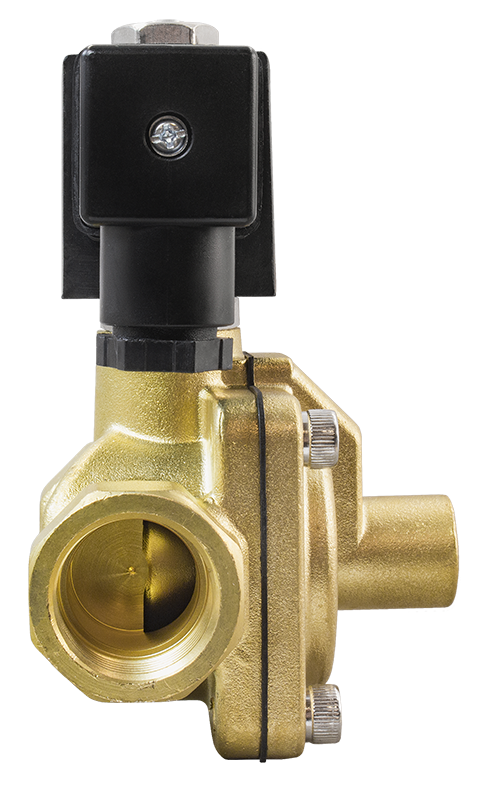

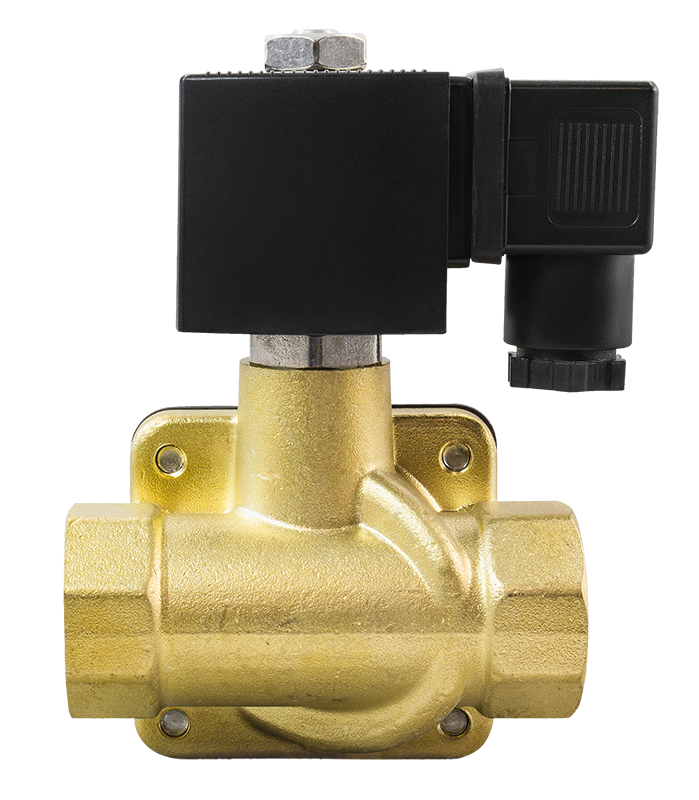

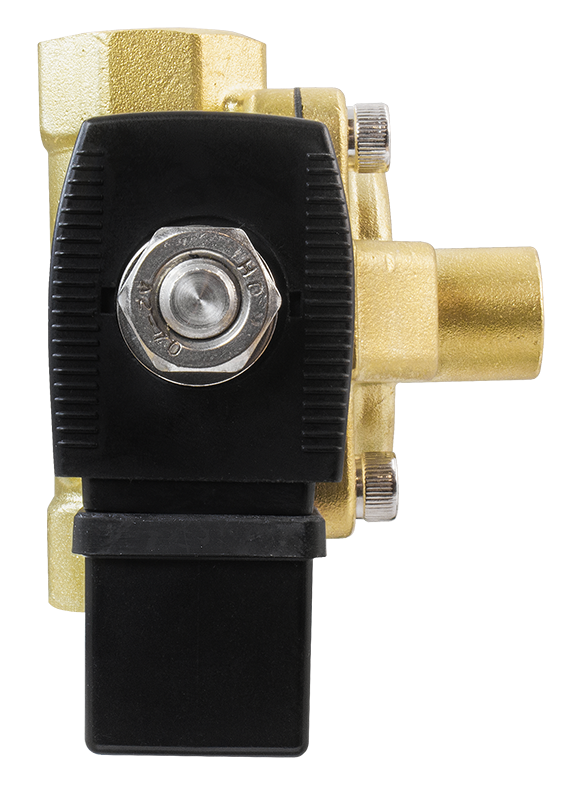

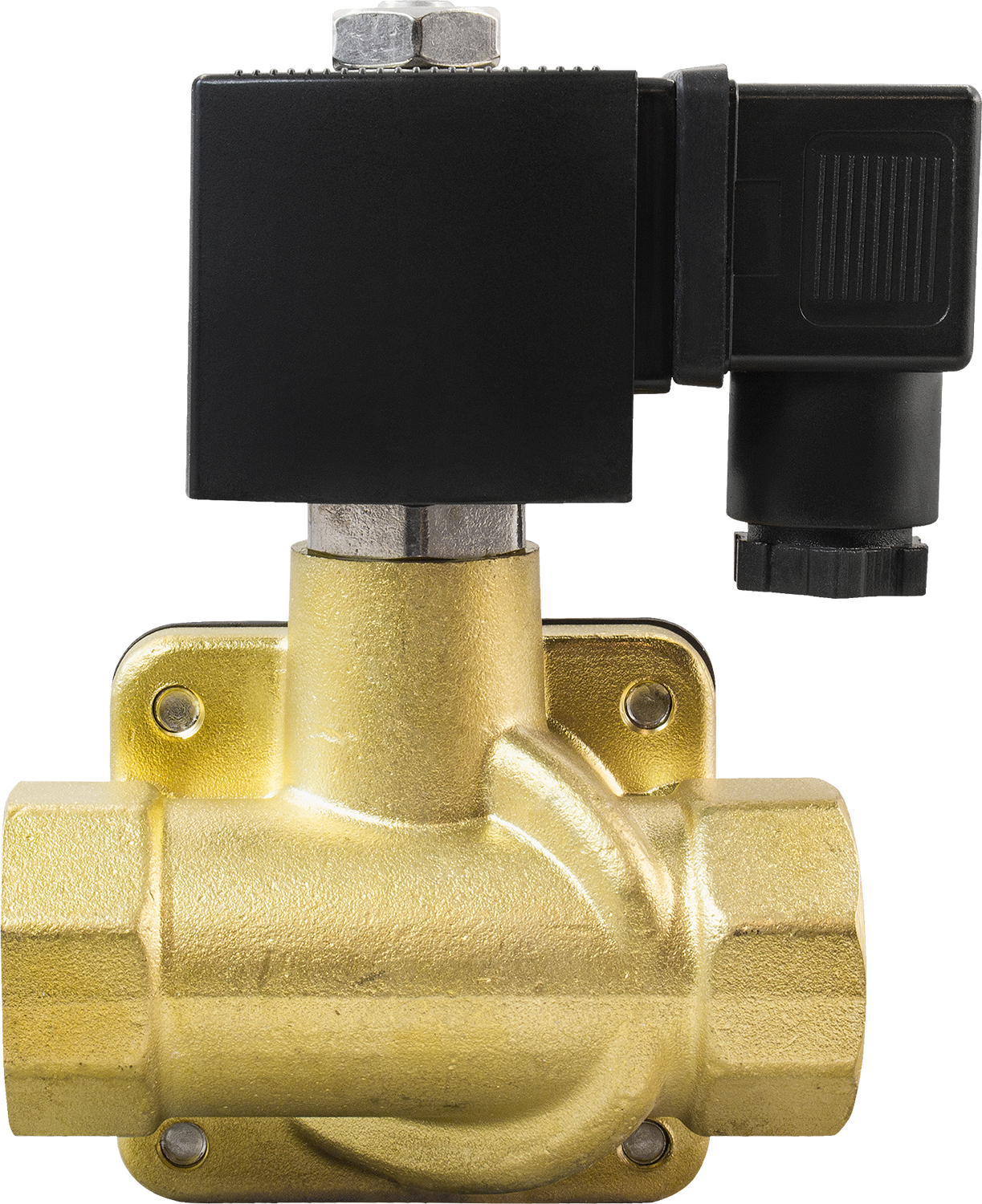

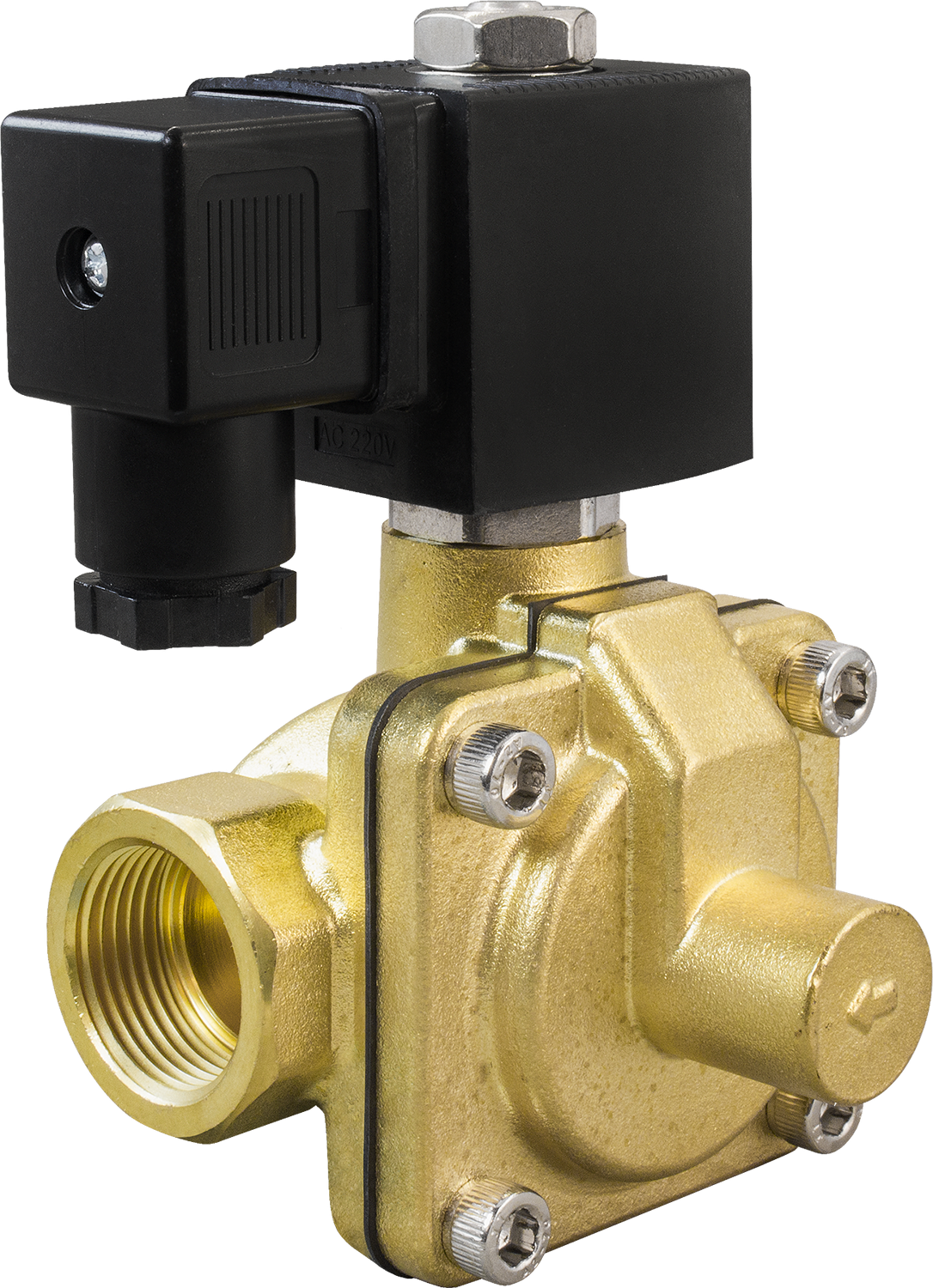

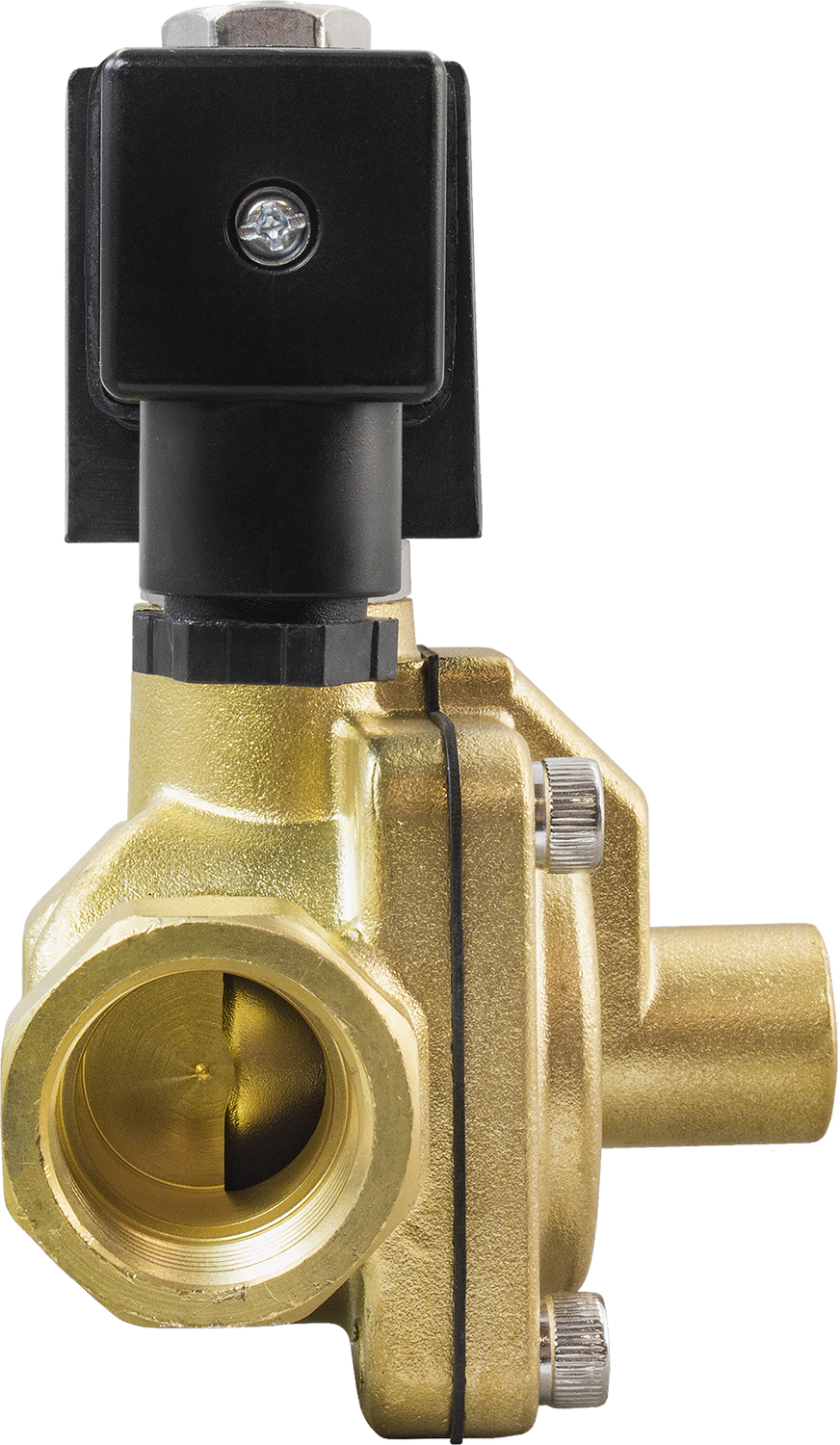

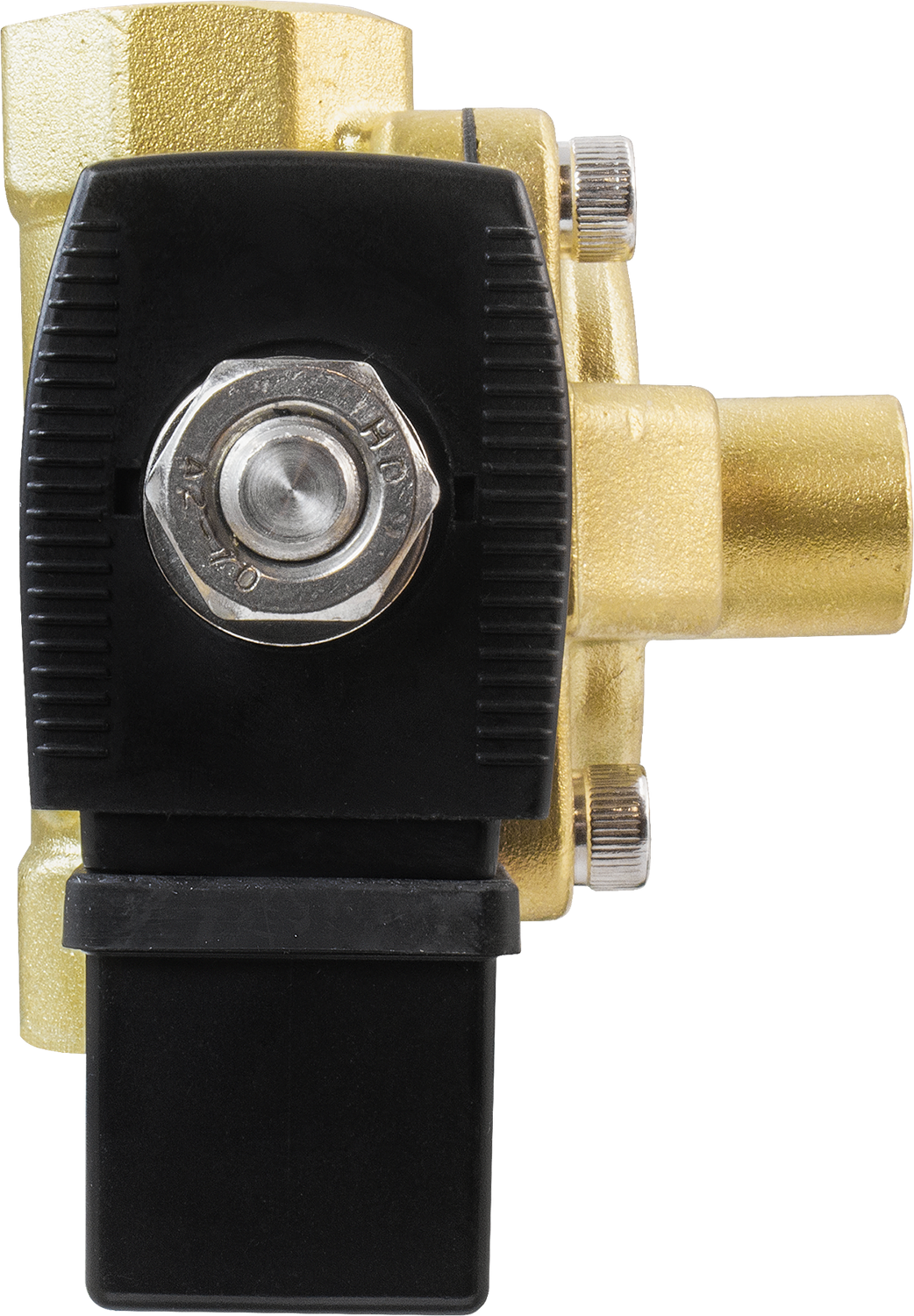

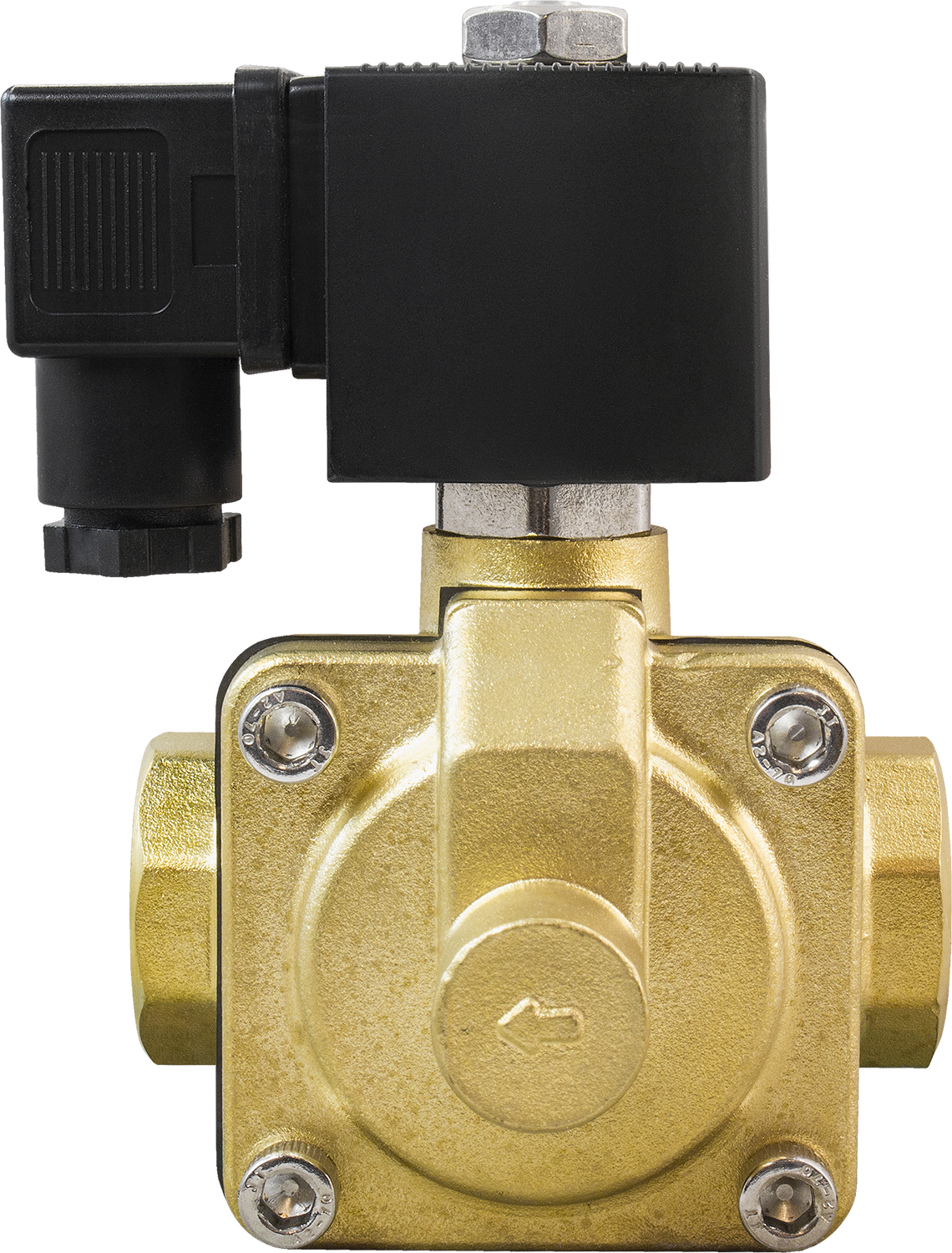

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-11-КВА
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы. Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы. Технические характеристики:
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10...120°С
| |
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 12...25 мм | |
| Присоединение | Резьбовое G½"...G1"
| |
| Катушка | S91H, IP65
| |
|
Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 20 ВА (AC), 14 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-YCB3112 GBV
| 12
| 3,87
| G⅜"
| 0,03
| 1,6
| S91H
| 1,0
|
| AR-YCB3115 GBV | 15
| 3,87
| G½" | 1,0
| |||
| AR-YCB3120 GBV | 20
| 7,99
| G¾" | 1,2
| |||
| AR-YCB3125 GBV | 25
| 10,32
| G1"
| 1,45
|
| Габаритные размеры
|
 |
| Размер, мм
| AR-YCB3112
| AR-YCB3115
| AR-YCB3120
| AR-YCB3125
|
| A
| 72
| 72
| 84
| 100
|
| B
| 66,5
| 66,5
| 73
| 80
|
| C
| 112
| 112
| 123
| 135
|
| G
| ⅜"
| ½"
| ¾"
| 1"
|
