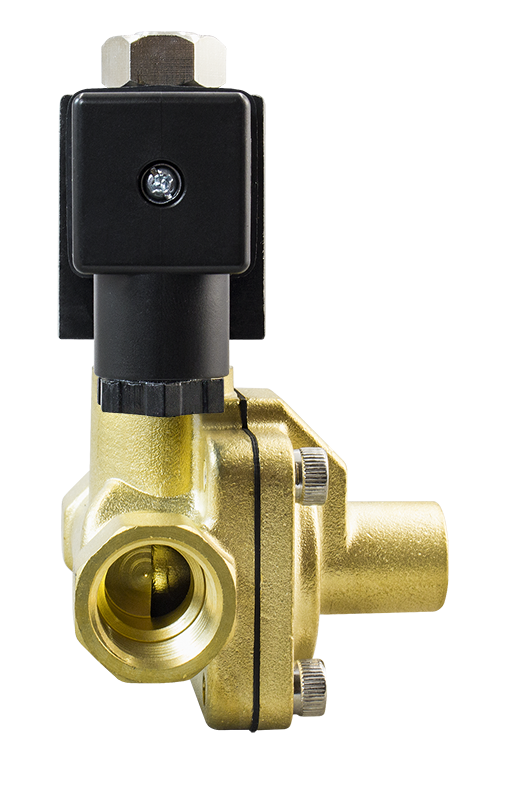

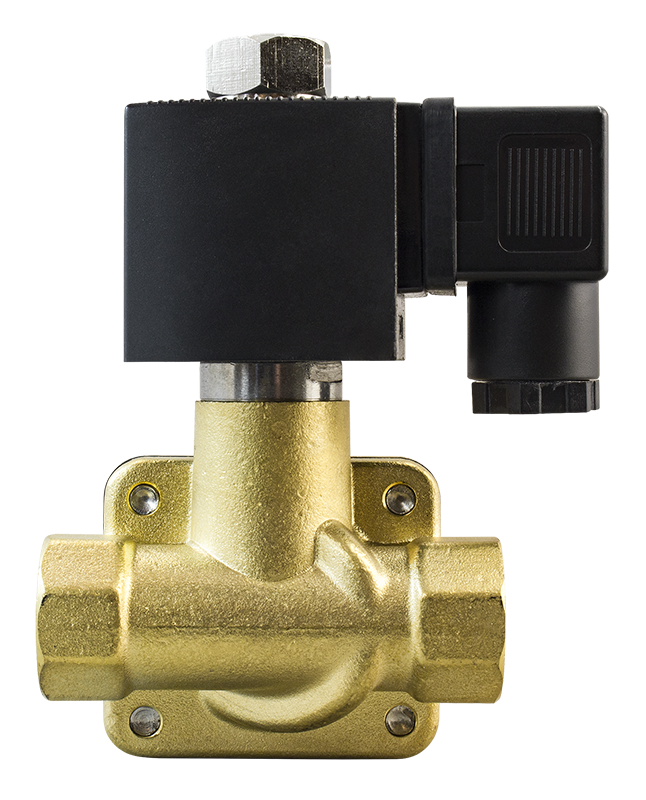

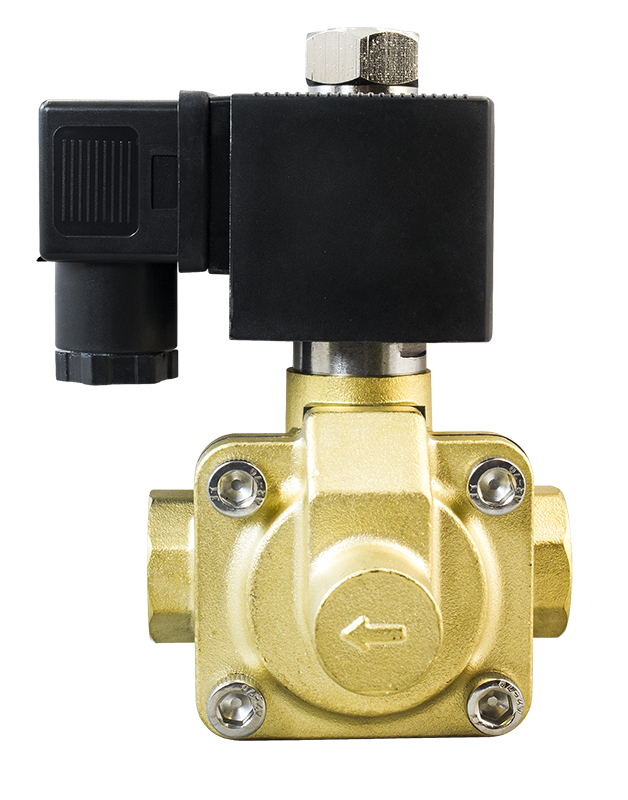

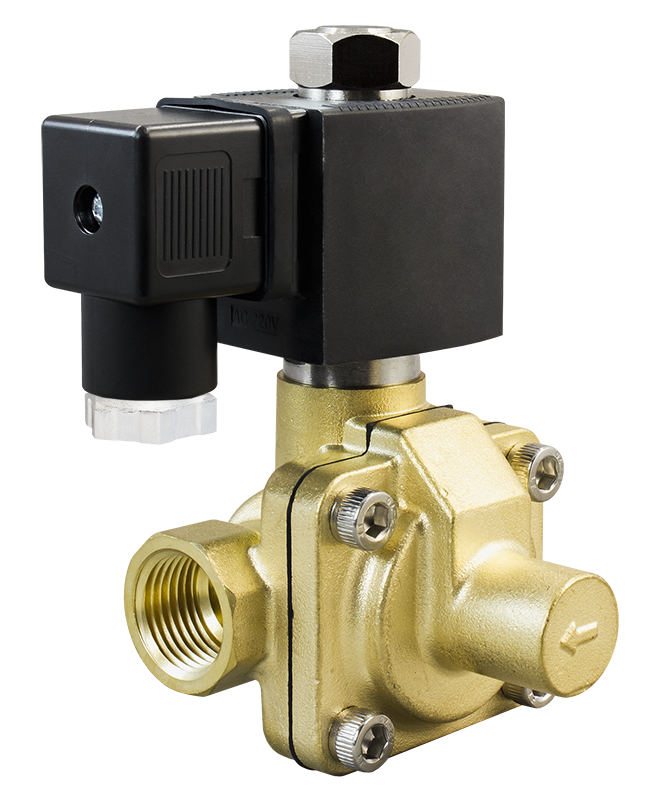

AR-YCB32
Описание прибора
Стоимость: 10422 ... 16181
р.
Срок поставки: Со склада

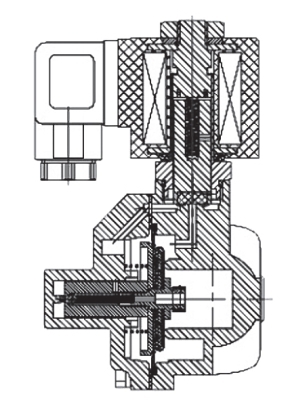

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCB32 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2015-02-11-КВА
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ: Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы. Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы. Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла
|
| Материал | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С
|
| Рабочее давление | 0,03...1,6 МПа
|
| Диаметр условного прохода | 12...25 мм
|
| Присоединение | Резьбовое G⅜"...G1"
|
| Катушка | S91H, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 20 ВА (АС), 14 Вт (DC)
|
Модификации:
| Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-YCB3212 GBV
| 12 | 3,87
| G⅜"
| 0,03
| 1,6
| S91H
| 0,8
|
| AR-YCB3215 GBV
| 15
| 3,87 | G½"
| 0,8
| |||
| AR-YCB3220 GBV
| 20 | 7,99
| G¾"
| 1,0
| |||
| AR-YCB3225 GBV
| 25 | 10,32
| G1"
| 1,2
|

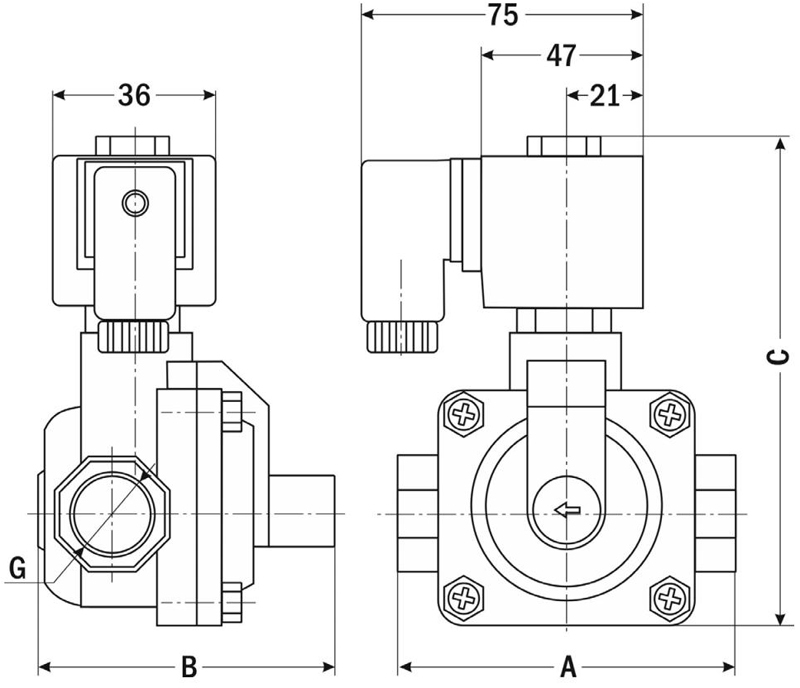

| Габаритные размеры
|
 |
| Размер, мм | AR-YCB3212
| AR-YCB3215 | AR-YCB3220 | AR-YCB3225 |
| A
| 70
| 70
| 83
| 100
|
| B
| 65
| 65
| 73
| 80
|
| C | 120
| 120
| 130
| 140
|
| G
| ⅜" | ½" | ¾" | 1" |
Версия: 2015-02-11-КВА
