AR-5503-02
Описание прибора
Стоимость: 1476 ... 1576
р.
Срок поставки: Со склада

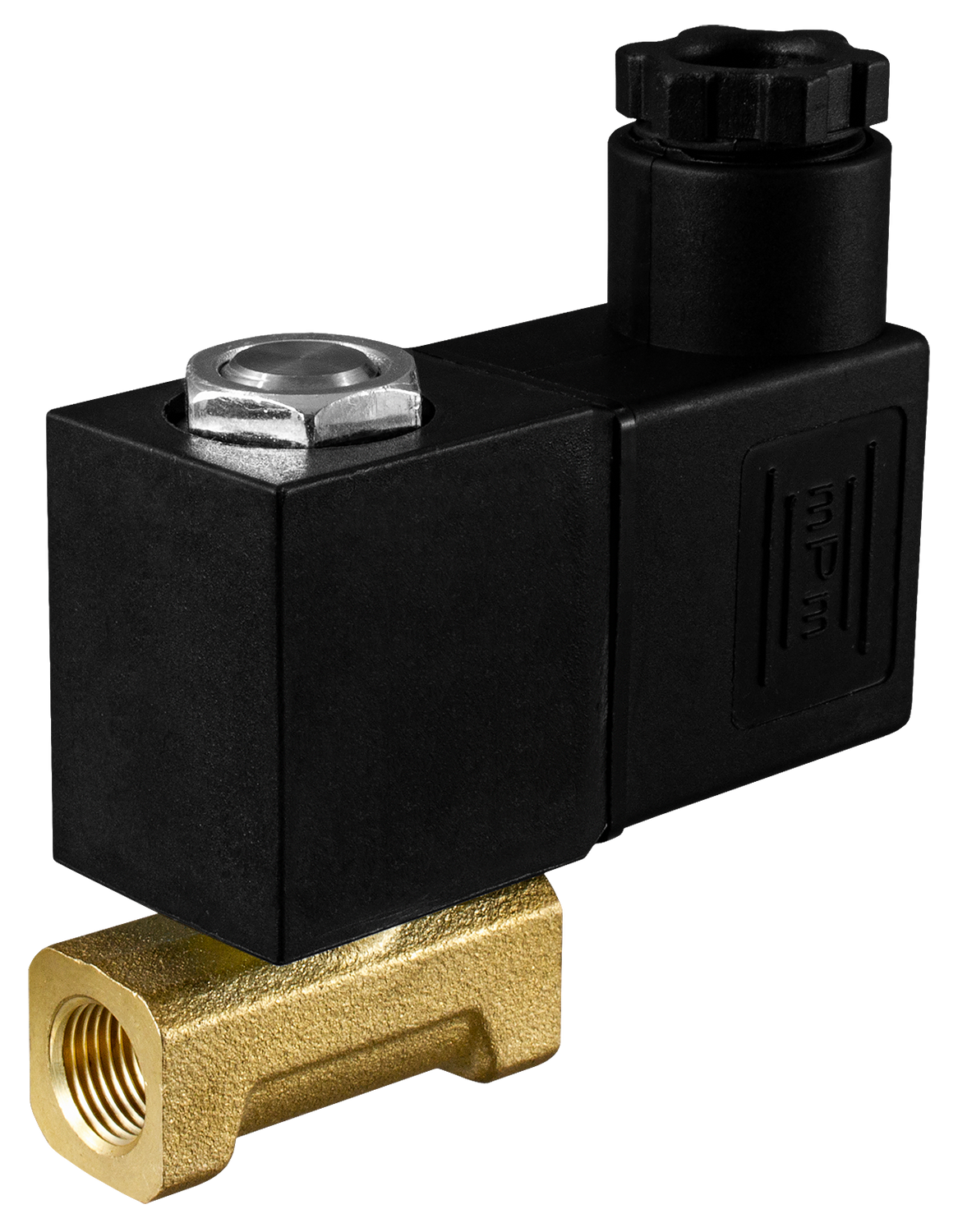

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-5503-02 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-03-КВА
Особенности:
- Пригоден для работы в кофемашинах, электроутюгах и других устройствах с использованием пара
- Cрабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер

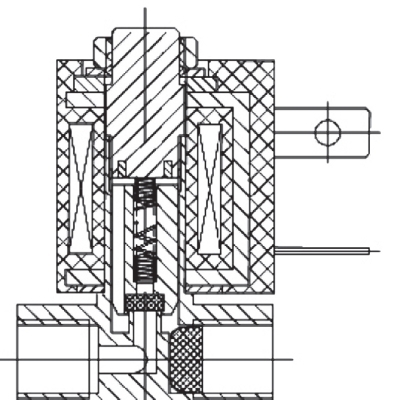

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10...150°С | |
| Рабочее давление | 0...0,6 МПа | |
| Диаметр условного прохода Ду | 2...2,8 мм | |
| Присоединение | Резьбовое G⅛" или K⅛" | |
| Катушка | SB285, SA11B; IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| SB285 | 6 ВА (АС), 6 Вт (DC)
|
| SA11B | 9 ВА (АС), 8 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-5503-02 XBV
| 2
| 0,14
| ⅛" | 0
| 0,6 | 130
| SB285
SA11B |
| AR-5503-02 XBV
| 2,8
| 0,14
| 0,6 |

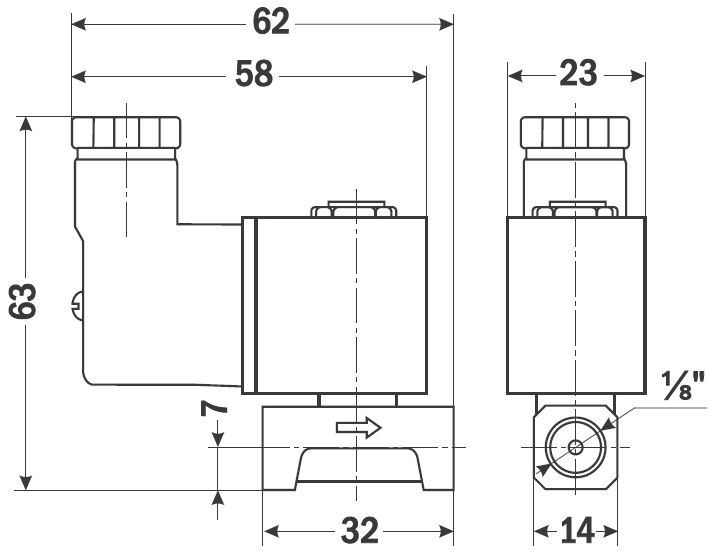

| Габаритные размеры |
 |
Версия: 2014-09-03-КВА
