AR-2W51
Описание прибора
Стоимость: 3824 ... 18644
р.
Срок поставки: Со склада

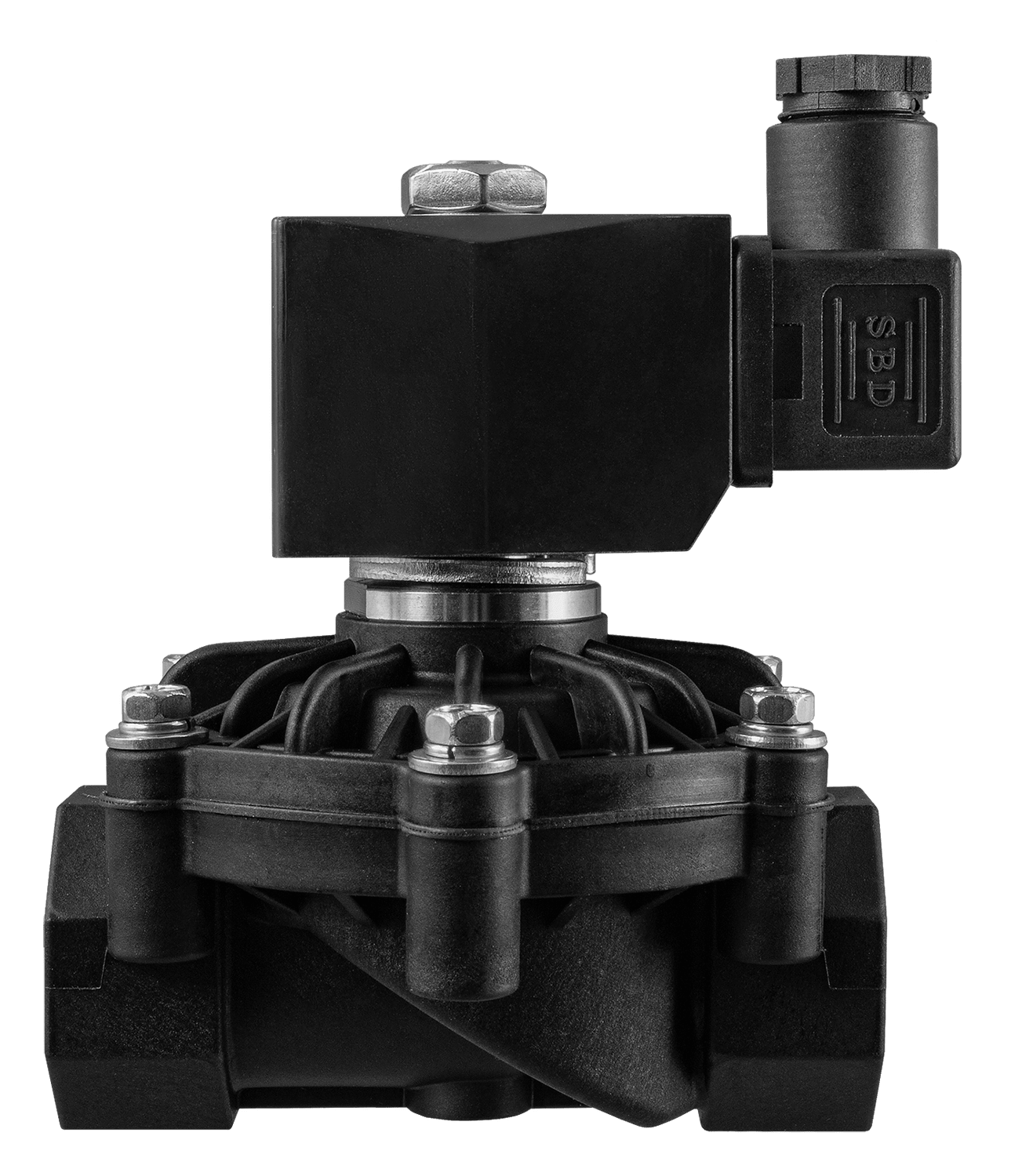

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W51 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10 НТА
Особенности:
- Cрабатывание при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Пластик BMC
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5…80°С
| |
| Рабочее давление | 0…0,7 МПа | |
| Диаметр условного прохода | 16…25 мм | |
| Присоединение | Резьбовое G½"…G1 | |
| Катушка | SB055 (AC), SB260 (DC)
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 26 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг
| Катушка
|
| AR-2W51-15 GLN
| 16
| 4,5
| G½" | 0
| 0,7
| 0,79
| SB055
SB260 |
| AR-2W51-20 GLN | 20
| 9,3
| G¾" | 0,73
| |||
| AR-2W51-25 GLN
| 25
| 12
| G1"
| 0,95
|

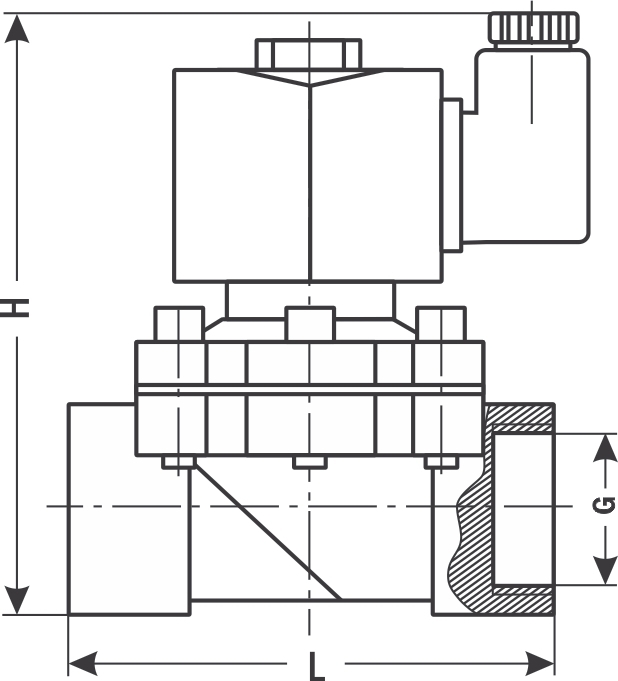

| Габаритные размеры
|
 |
| Размер, мм
| AR-2W51-15 | AR-2W51-20
| AR-2W51-25
|
| H
| 115
| 115 | 125 |
| L | 70
| 74 | 87 |
| G
| ½"
| ¾" | 1" |
Версия: 2015-04-10 НТА
