AR-2W52
Описание прибора
Стоимость: 3684 ... 13158
р.
Срок поставки: Под заказ к 2021.08.05

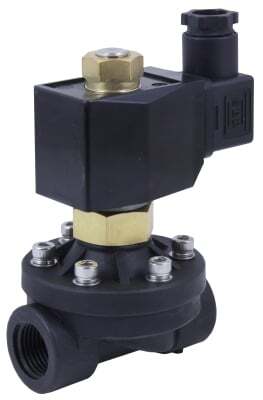

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W52 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-12-15-КВА
Особенности:
- Cрабатывание при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, воздух, инертные газы, масла |
| Материал | Корпуса: пластик BMC
Уплотнения: NBR |
| Температура рабочей среды | −5…80°С
|
| Рабочее давление | 0...0,7 МПа |
| Диаметр условного прохода | 16...25 мм |
| Присоединение | Резьбовое G½"...G1" |
| Катушка | SB055 (AC), SB260 (DC)
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 26 ВА (АС), 30 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг
| Катушка
|
| AR-2W52-15 GLN
| 16
| 4,5
| G½" | 0
| 0,7
| 0,79
| SB055
SB260 |
| AR-2W52-20 GLN | 20
| 9,3
| G¾" | 0,73
| |||
| AR-2W52-25 GLN
| 25
| 12
| G1"
| 0,95
|

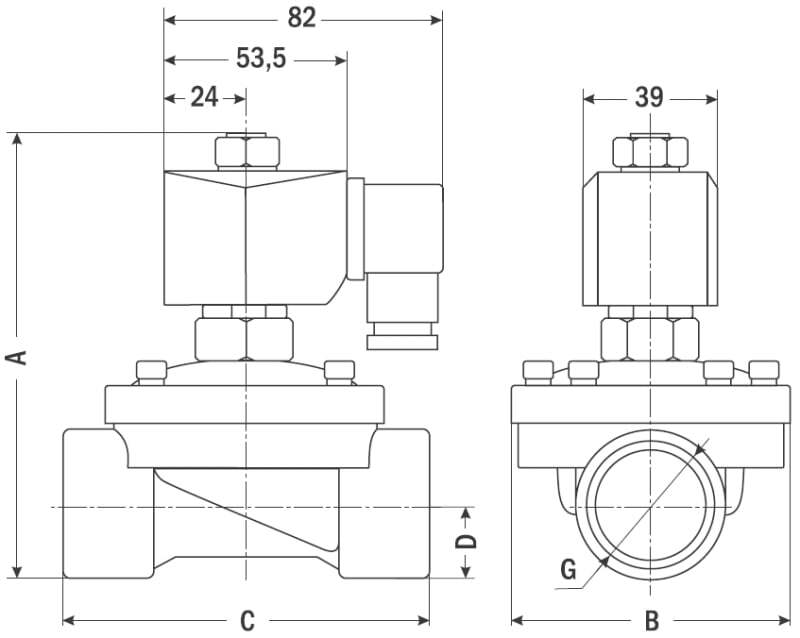

| Габаритные размеры
|
 |
| Размер, мм
| AR-2W52-15 | AR-2W52-20
| AR-2W52-25
|
| A
| 120
| 123
| 129
|
| B
| 67
| 67
| 82
|
| C
| 76
| 79,5 | 107
|
| D | 16
| 18,5 | 24,5 |
| G
| G½"
| G¾" | G1" |
| Вес, кг
| 0,53
| 0,53
| 0,62
|
Версия: 2014-12-15-КВА
