AR-YCXF
Описание прибора
Стоимость: 8363 ... 33354
р.
Срок поставки: Под заказ к 2025.07.01

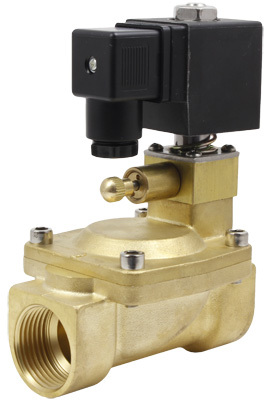

Клапан соленоидный нормально закрытый непрямого действия AR-YCXF предназначен для систем пожаротушения
Особенности:
Модификации:
Версия: 2014-09-18-КВА
Особенности:
- Применяется в противопожарных системах
- После прекращения подачи напряжения клапан остается открытым, при необходимости его можно закрыть вручную нажатием на шток
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1,6 МПа

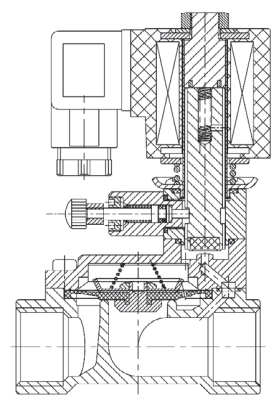

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается
и пропускает через себя поток рабочей среды. При отключении управляющего напряжения или при обрыве провода управляющего напряжения клапан AR-YCXF остается открытым до момента его ручного закрытия.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.Технические характеристики:
и пропускает через себя поток рабочей среды. При отключении управляющего напряжения или при обрыве провода управляющего напряжения клапан AR-YCXF остается открытым до момента его ручного закрытия.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.Технические характеристики:
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10…120°С
| |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | S21H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 22 ВА (AC), 15 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
| Вес, кг
|
| AR-YCXF12 GBV
| 12
| 3,87
| ⅜"
| 0,05
| 1,6
| S21H
| 1
|
| AR-YCXF15 GBV
| 15
| 3,87
| ½"
| 1
| |||
| AR-YCXF20 GBV
| 20
| 7,93
| ¾"
| 1,2
| |||
| AR-YCXF25 GBV
| 25
| 10,32
| 1"
| 1,5
| |||
| AR-YCXF32 GBV
| 32
| 20,47
| 1¼"
| 1,8
| |||
| AR-YCXF40 GBV
| 40
| 24,74 | 1½"
| 2,2
| |||
| AR-YCXF50 GBV
| 50
| 41,28
| 2"
| 3,5
|

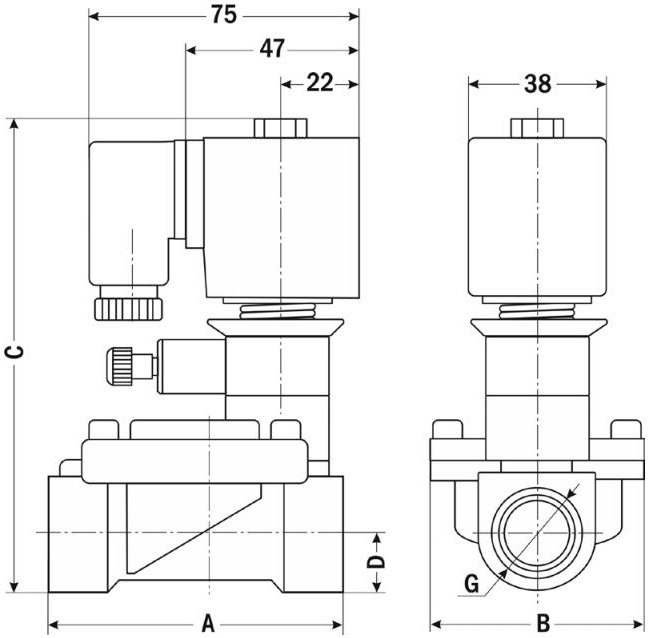

| Габаритные размеры |
 |
| Размер, мм | AR-YCXF
| ||||||
| 12
| 15
| 20
| 25
| 32
| 40
| 50
| |
| A
| 75
| 75
| 83
| 100
| 130
| 130
| 157
|
| B
| 48
| 60
| 56
| 72
| 96
| 96
| 122
|
| C
| 124
| 124
| 134
| 145
| 165
| 165
| 178
|
| D
| 13
| 13
| 16
| 20
| 26
| 26
| 34
|
| G
| ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Версия: 2014-09-18-КВА
