AR-SB165
Описание прибора
Стоимость: 40221 ... 392063
р.
Срок поставки: Ожидается 2017.10.02

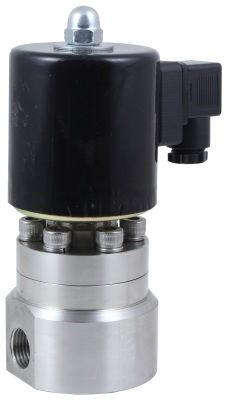

Клапан соленоидный нормально закрытый прямого действия на высокое давление до 30,0 МПа AR-SB165 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-11-28-КВА
Особенности:
- Работа при высоком давлении до 30,0 МПа
- Используется только на системах с давлением от 0,01 МПа
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: VITON, PTFE, NBR |
| Температура рабочей среды | VITON: −40…120°С
PTFE: −60…200°С NBR: −10…60°С |
| Рабочее давление | 0,1…15,0 МПа (HSB)
0,1…30,0 МПа (HSF) |
| Диаметр условного прохода | 1...50 мм |
| Присоединение | Резьбовое G⅛"...G2" |
| Катушка | SB298-H
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| − |
Модификации:
| Модель | Ду, мм | Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-SB165-06 GSP
| 1
| ⅛"
| 0,1
| 15,0
(HSB) 30,0 (HSF) | SB298-H4
|
| AR-SB165-08 GSP
| 8
| ¼"
| |||
| AR-SB165-10 GSP
| 10
| ⅜"
| |||
| AR-SB165-15 GSP
| 15
| ½"
| |||
| AR-SB165-20 GSP
| 20
| ¾"
| |||
| AR-SB165-25 GSP
| 25
| 1"
| |||
| AR-SB165-32 GSP
| 32
| 1¼"
| SB298-H4.5
| ||
| AR-SB165-40 GSP
| 40
| 1½" | |||
| AR-SB165-50 GSP
| 50
| 2"
|

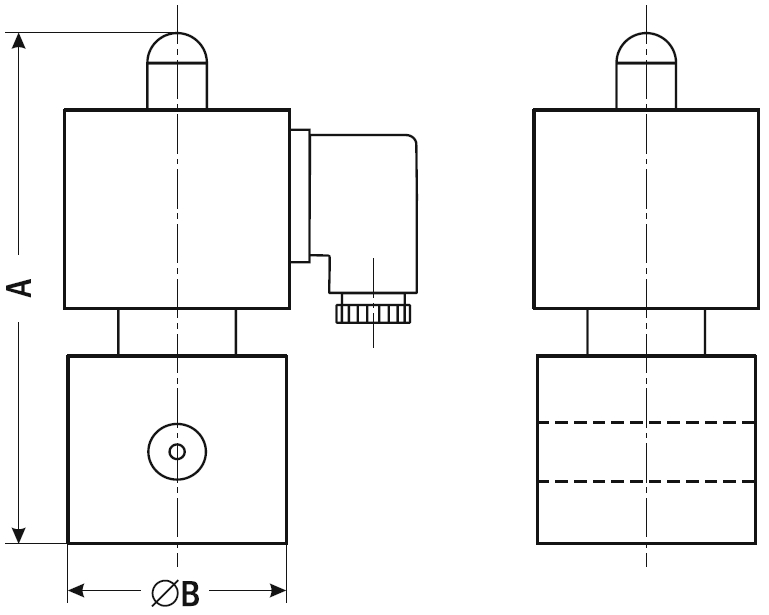

| Габаритные размеры
|
 |
| Модель | Размеры, мм
| ||||
| G
| AR-SB165-HSB
| AR-SB165-HSC
| |||
| A
| ∅ B
| A
| ∅ B
| ||
| AR-SB165-06 GSP
| ⅛"
| 155
| 20
| 170
| 30
|
| AR-SB165-08 GSP
| ¼"
| 160
| 30
| 170
| 30
|
| AR-SB165-10 GSP
| ⅜"
| 170
| 50
| 180
| 35
|
| AR-SB165-15 GSP
| ½"
| 180
| 70
| 180
| 70
|
| AR-SB165-20 GSP
| ¾"
| 220
| 80
| 220
| 90
|
| AR-SB165-25 GSP
| 1"
| 230
| 90
| 230
| 100
|
| AR-SB165-32 GSP
| 1¼"
| 320
| 120
| 320
| 120
|
| AR-SB165-40 GSP
| 1½" | 440
| 150
| 460
| 170
|
| AR-SB165-50 GSP
| 2"
| 490
| 190
| 520
| 210
|
