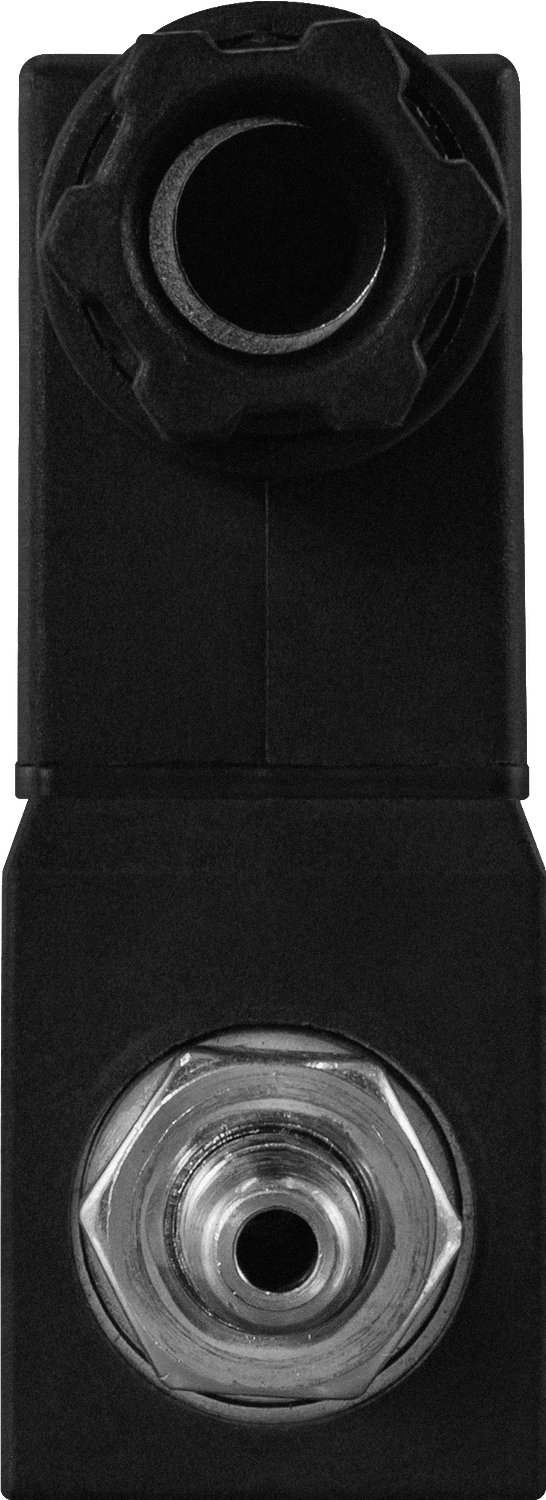

AR-5515-02

Описание прибора

Стоимость: 2325 ... 2425 р. Срок поставки: Со склада

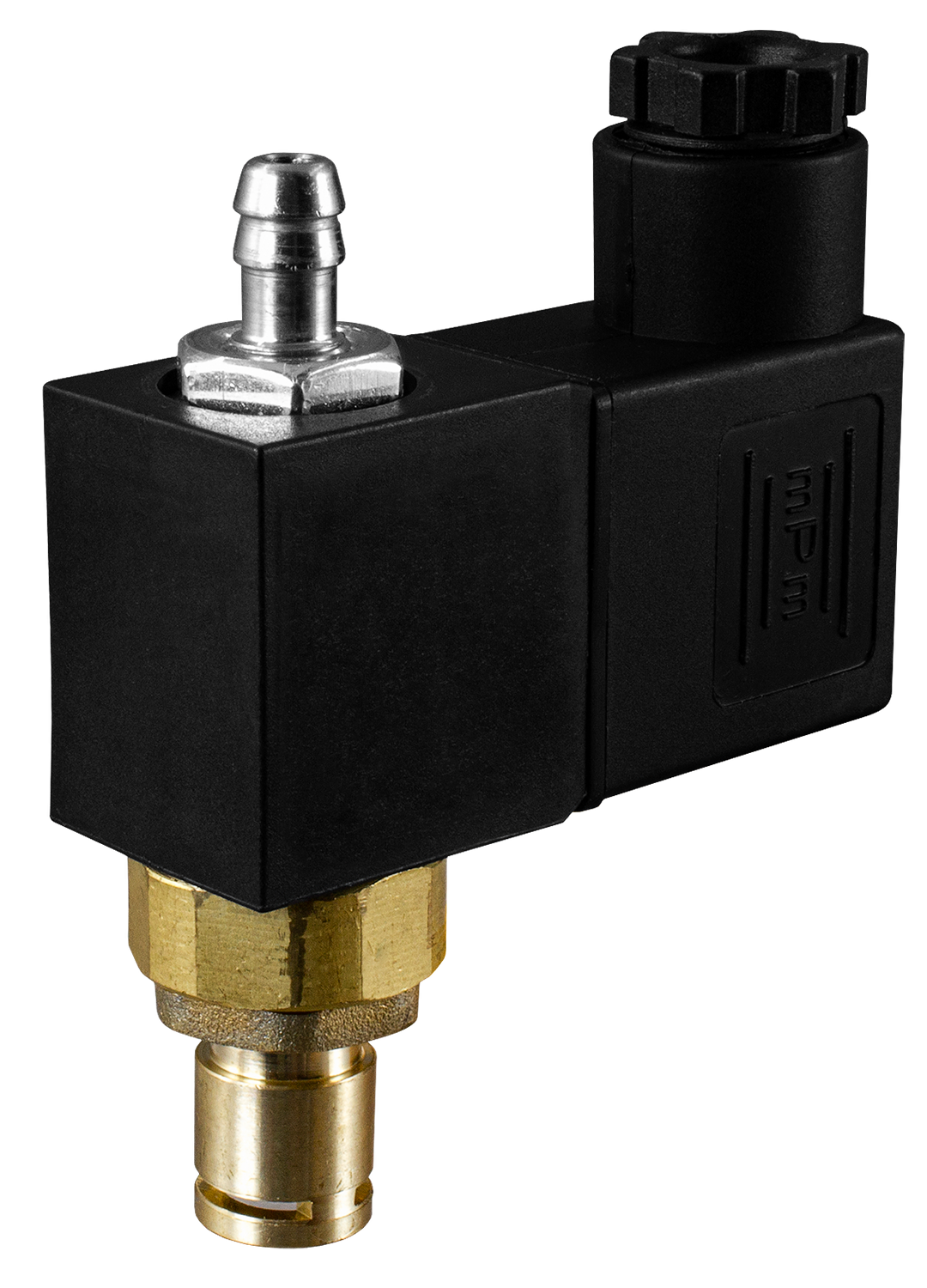

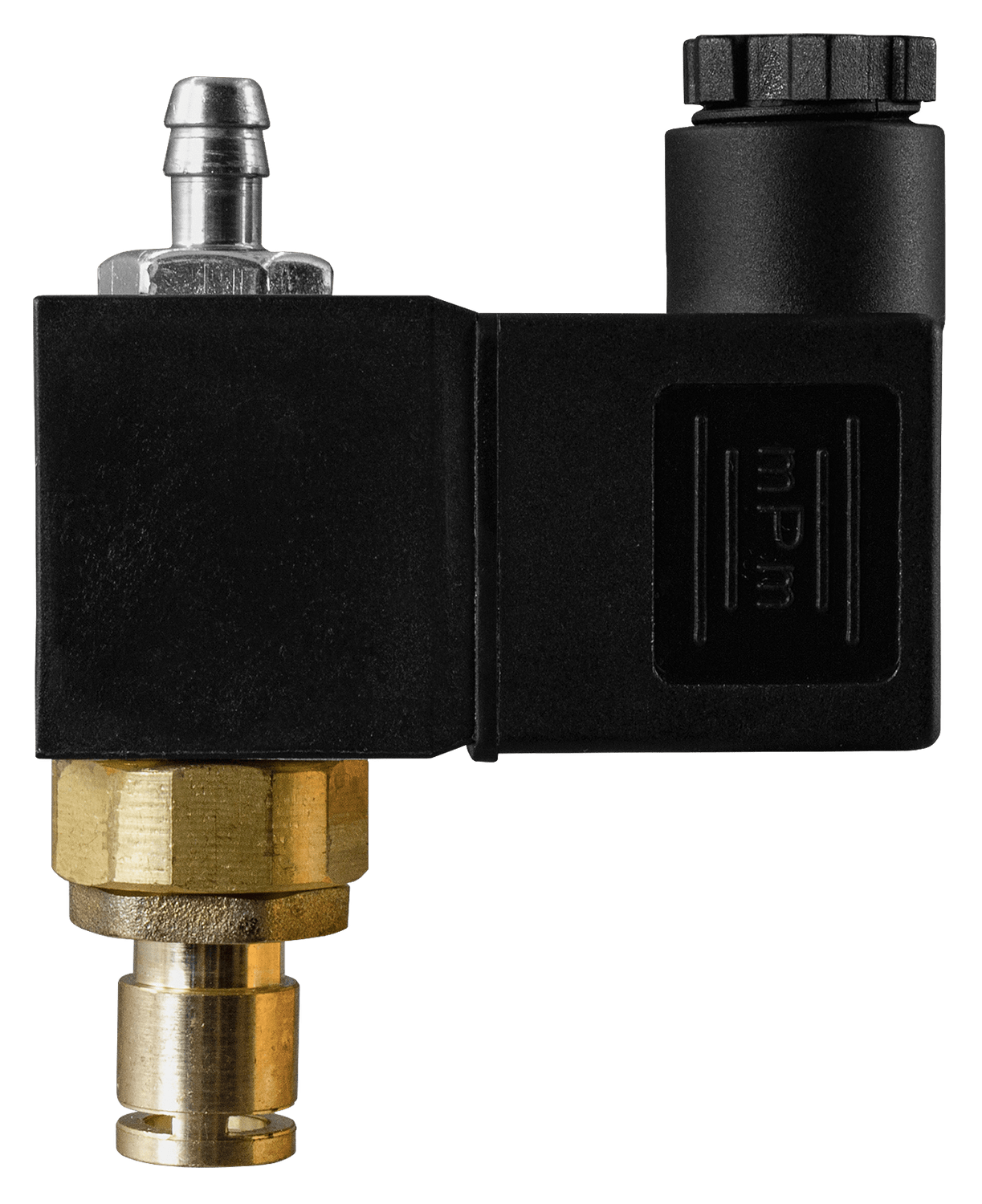

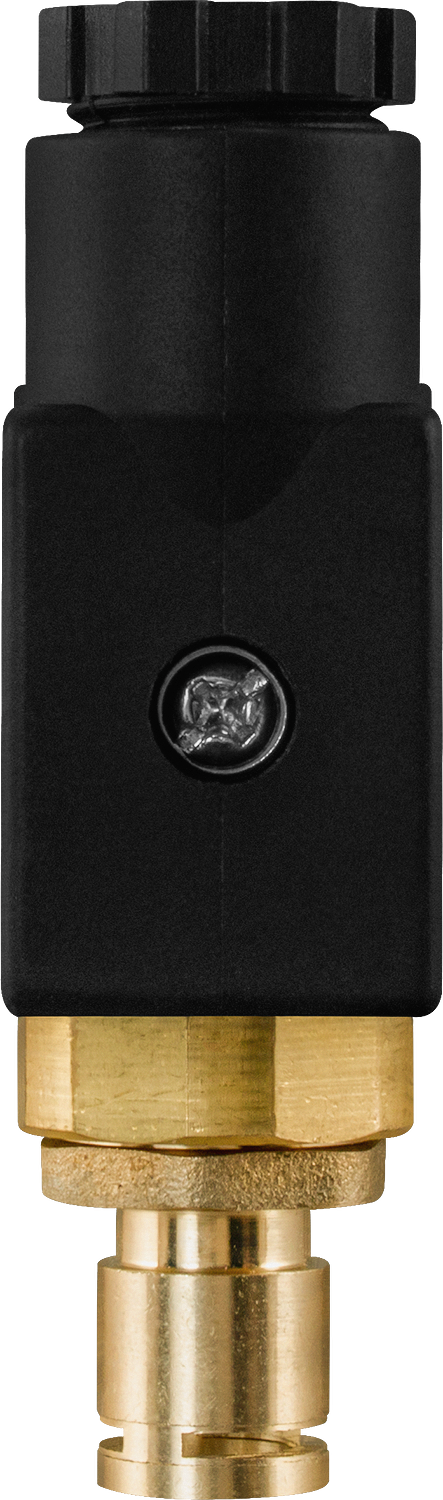

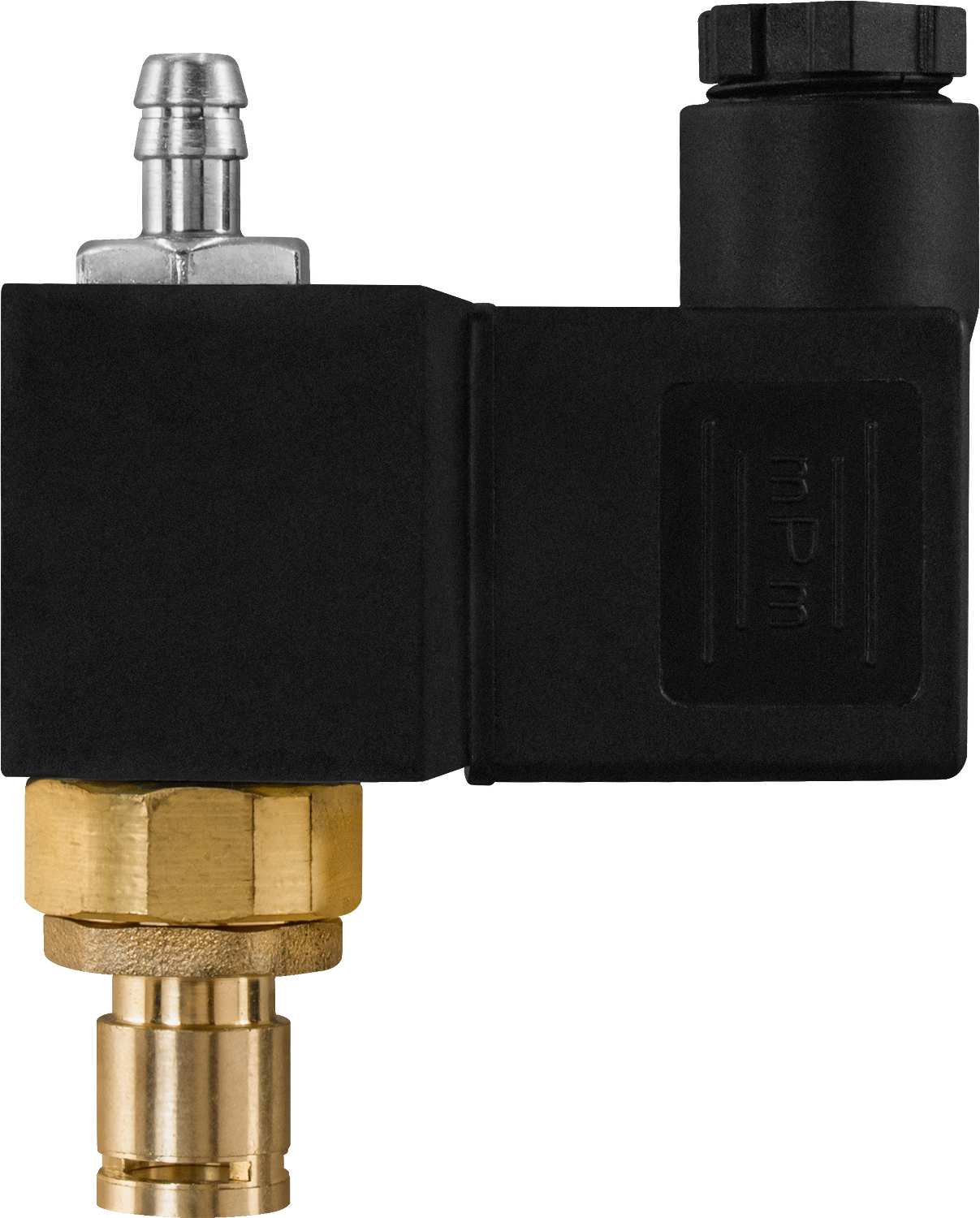

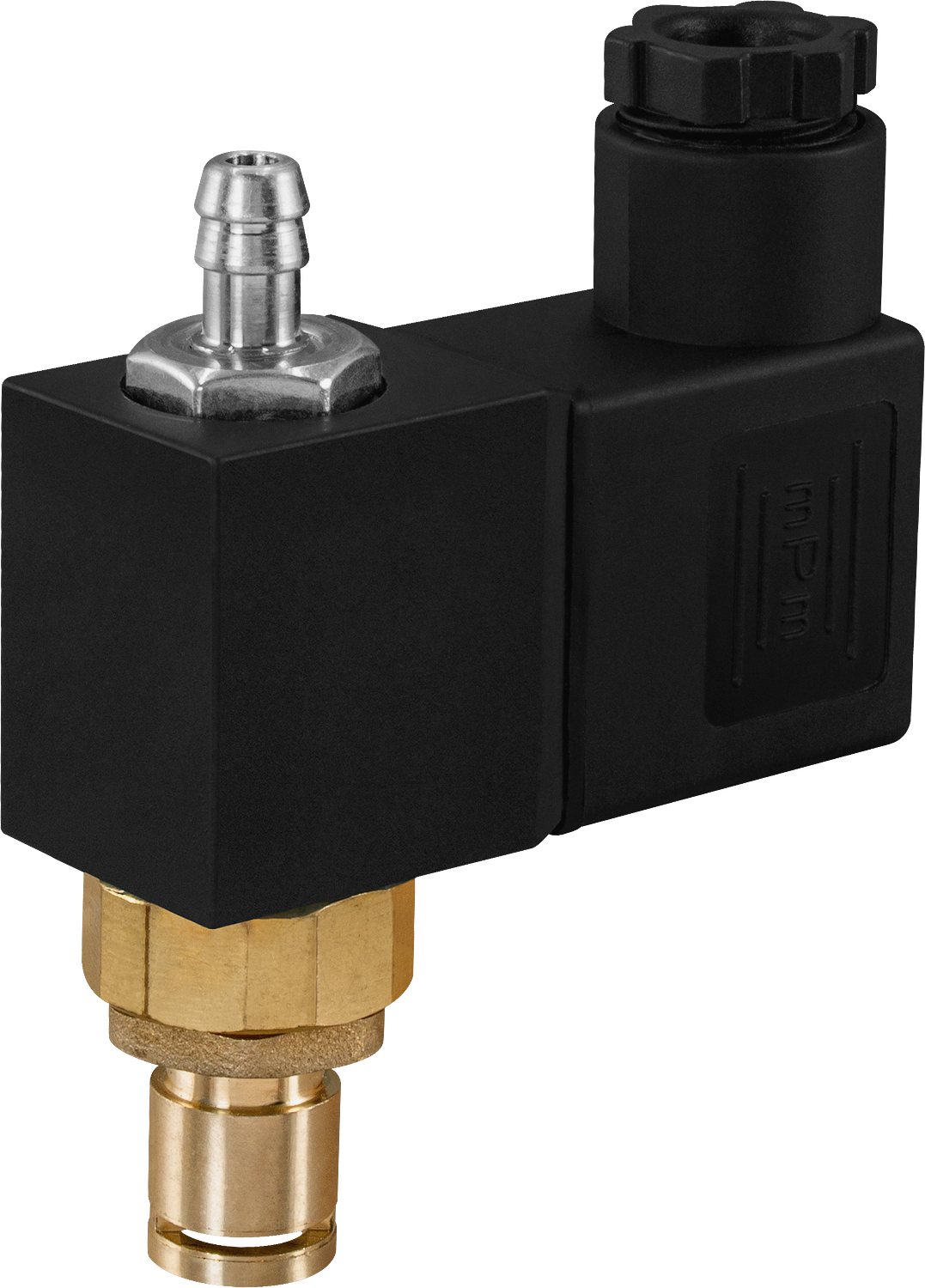

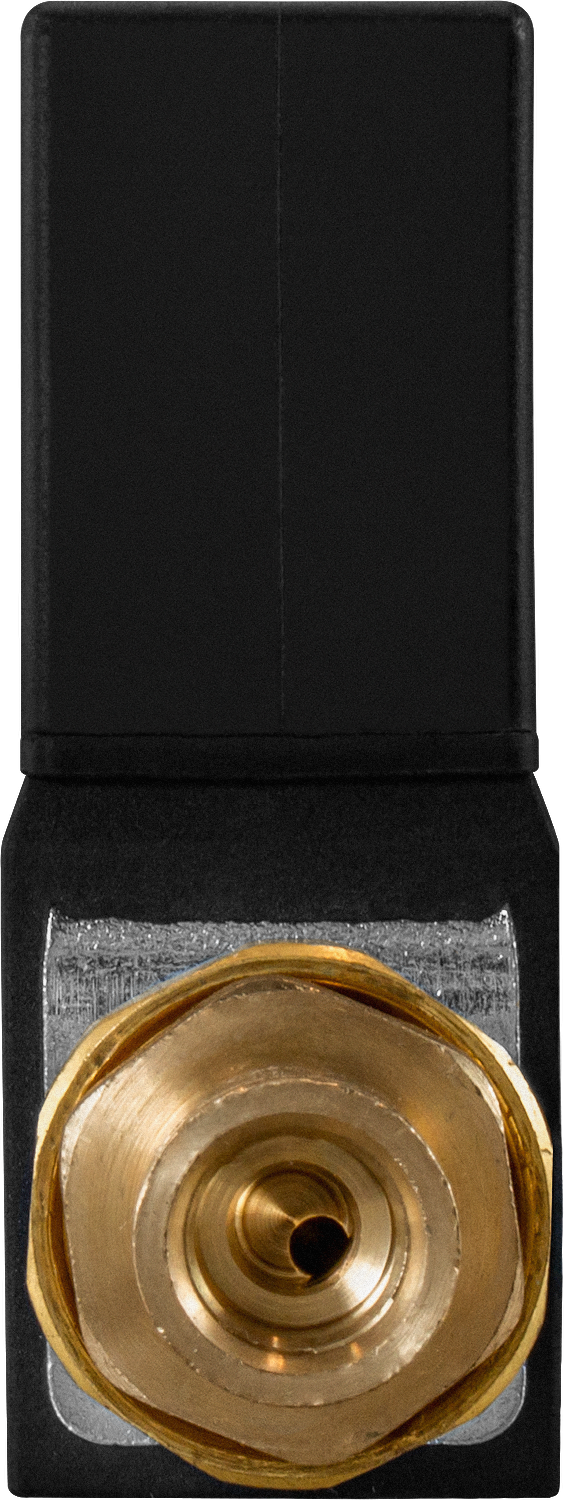

Клапан соленоидный нормально открытый прямого действия с поршнем AR-5515-02 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 2 МПа
Срабатывание при нулевом давлении
Специальный зажим на выходе для присоединения отводящей трубки ∅ 4 мм
Пониженное энергопотребление
Компактный размер

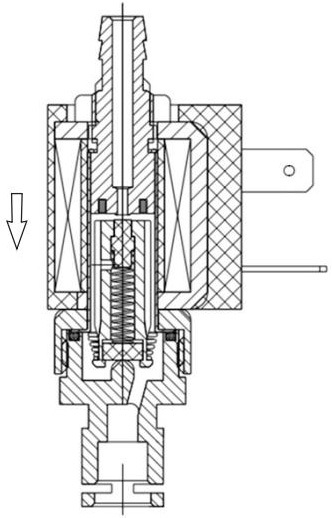

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...120°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	1,5 мм
Присоединение	Вход – штуцер ∅ 7 мм, выход – зажим ∅ 4 мм
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	9 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
AR-5515-02 CBV	1,5	0,154	вход – штуцер ∅ 7 мм, выход – зажим ∅ 4 мм	0	2	SA11B	0,125

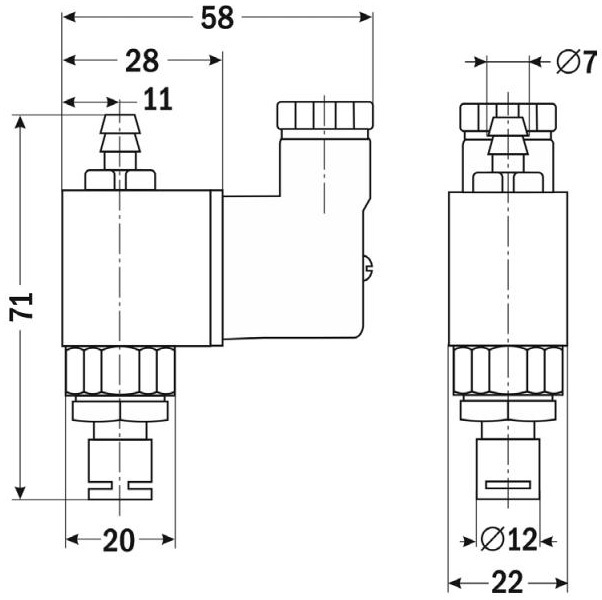

Габаритные размеры

Версия: 2016-02-05-КВА
