AR-YCA11
Описание прибора
Стоимость: 12380 ... 14859
р.
Срок поставки: Со склада

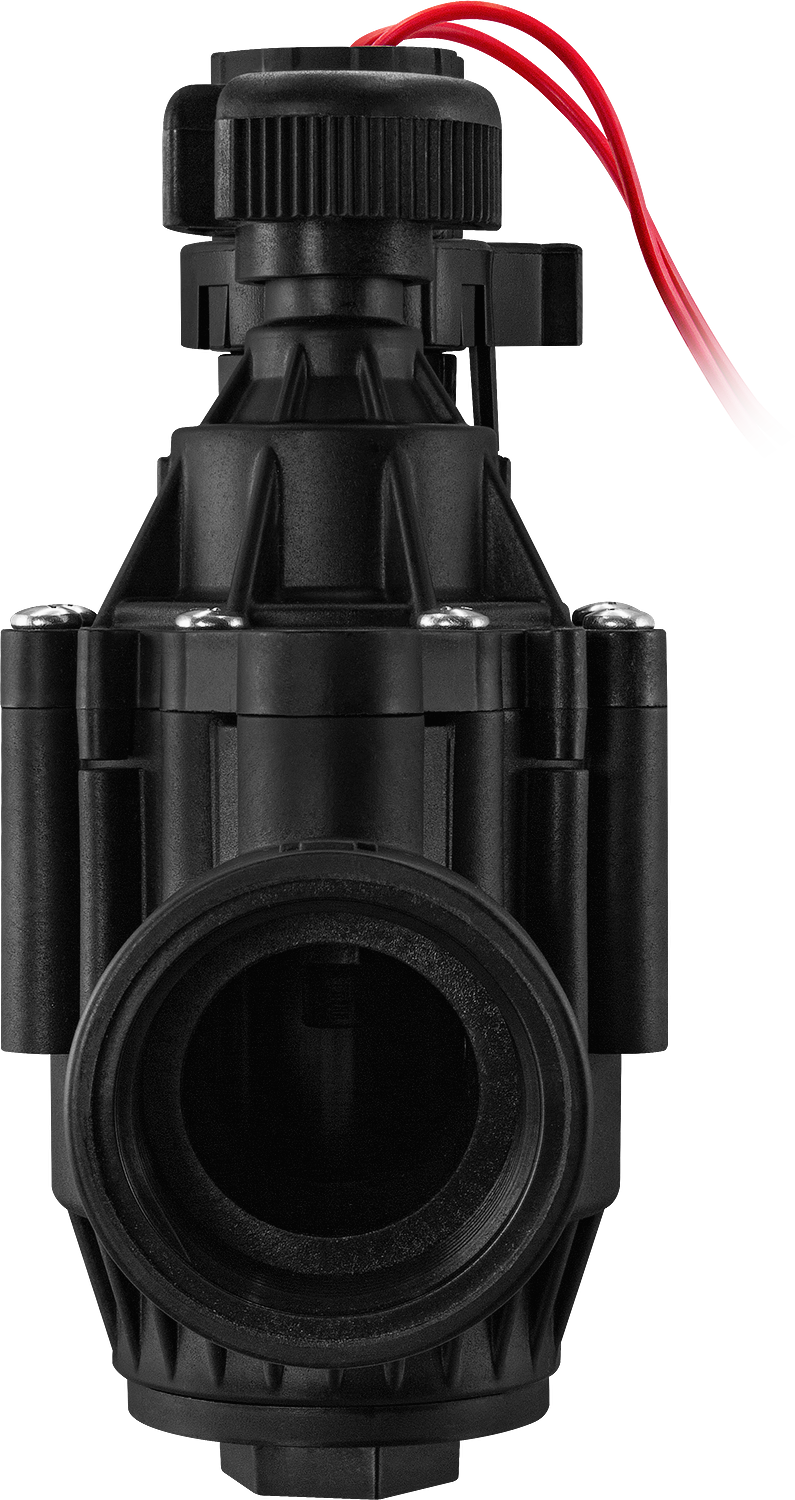

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCA11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-05-КВА
Особенности:
- Устойчивая работа с загрязненной водой
- Простая разборка и очистка клапана от грязевых примесей в рабочей среде
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Возможность ручного открытия/закрытия клапана при отсутствии питания
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода |
| Материал | Корпуса: нейлон
Уплотнения: NBR |
| Температура рабочей среды | −10...80°С |
| Рабочее давление | 0,1...1,0 МПа |
| Диаметр условного прохода | 25 мм, 40 мм, 50 мм, 80 мм
|
| Присоединение | резьбовое G1", G1½", G2", G3" |
| Катушка | SE02B; IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 10 ВА (АС), 8 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCA1125 GLN
| 25
| 10,24
| G1"
| 0,1
| 1,0
| SE02B
| 0,6
|
| AR-YCA1140 GLN
| 40
| 21,33
| G1½"
| 0,9
| |||
| AR-YCA1150 GLN
| 50
| 38,39
| G2" | 1,8
| |||
| AR-YCA1180 GLN
| 80
| 85,3
| G3"
| 2,9
|

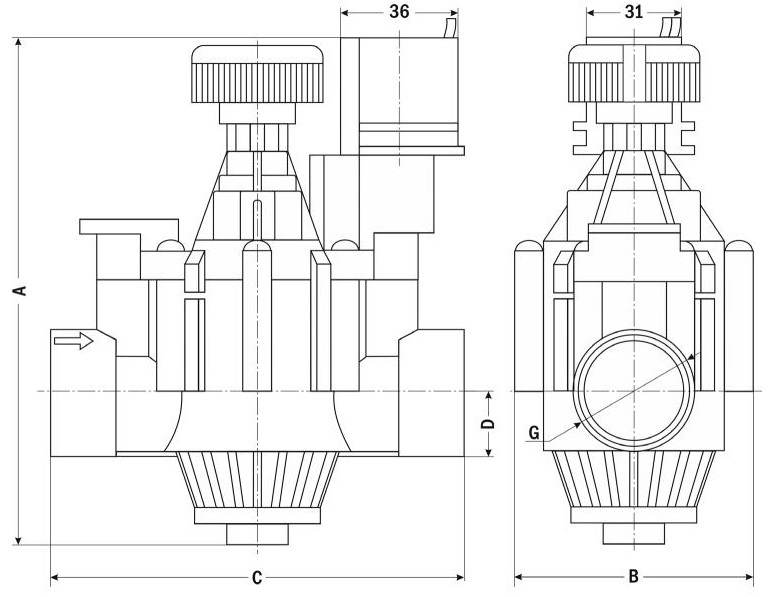

| Габаритные размеры |
 |
