AR-5531-03
Описание прибора
Клапан соленоидный нормально закрытый прямого действия с поршнем с ручным регулированием Ду AR-5531-03 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-05-КВА
Особенности:
- Ручное регулирование Ду
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы |
| Материал | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,0...0,6 МПа |
| Диаметр условного прохода | 0,75...2,8 мм |
| Присоединение | Резьбовое G⅛" |
| Катушка | SA11B; IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 9 ВА (АС), 6 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-5531-03 GBV
| 0,75...2,8
| 0,03...0,154
| G⅛"
| 0,0
| 0,6
| SA11B
| 0,182
|

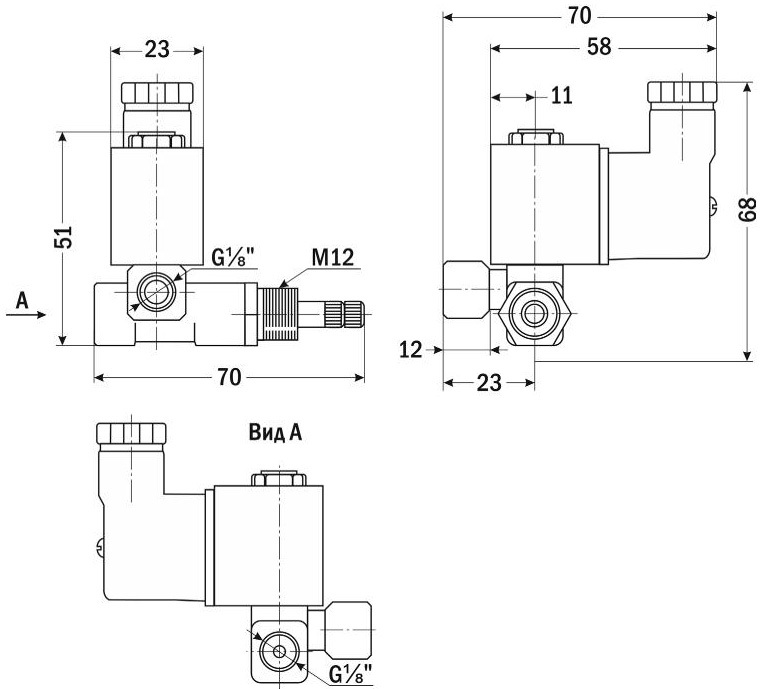

| Габаритные размеры |
 |
