AR-YCFP31F
Описание прибора
Стоимость: 24871 ... 83857
р.
Срок поставки: Со склада

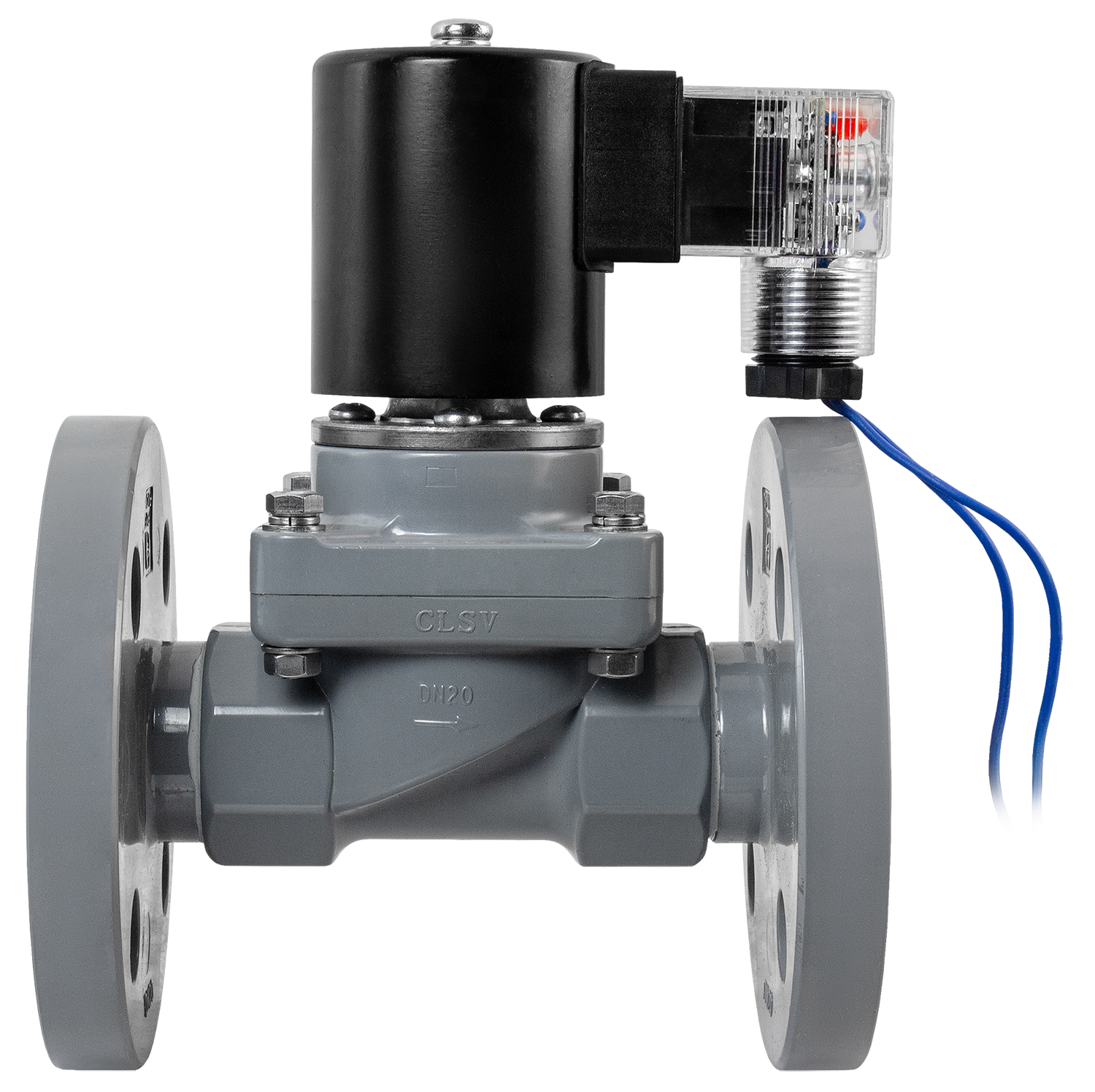

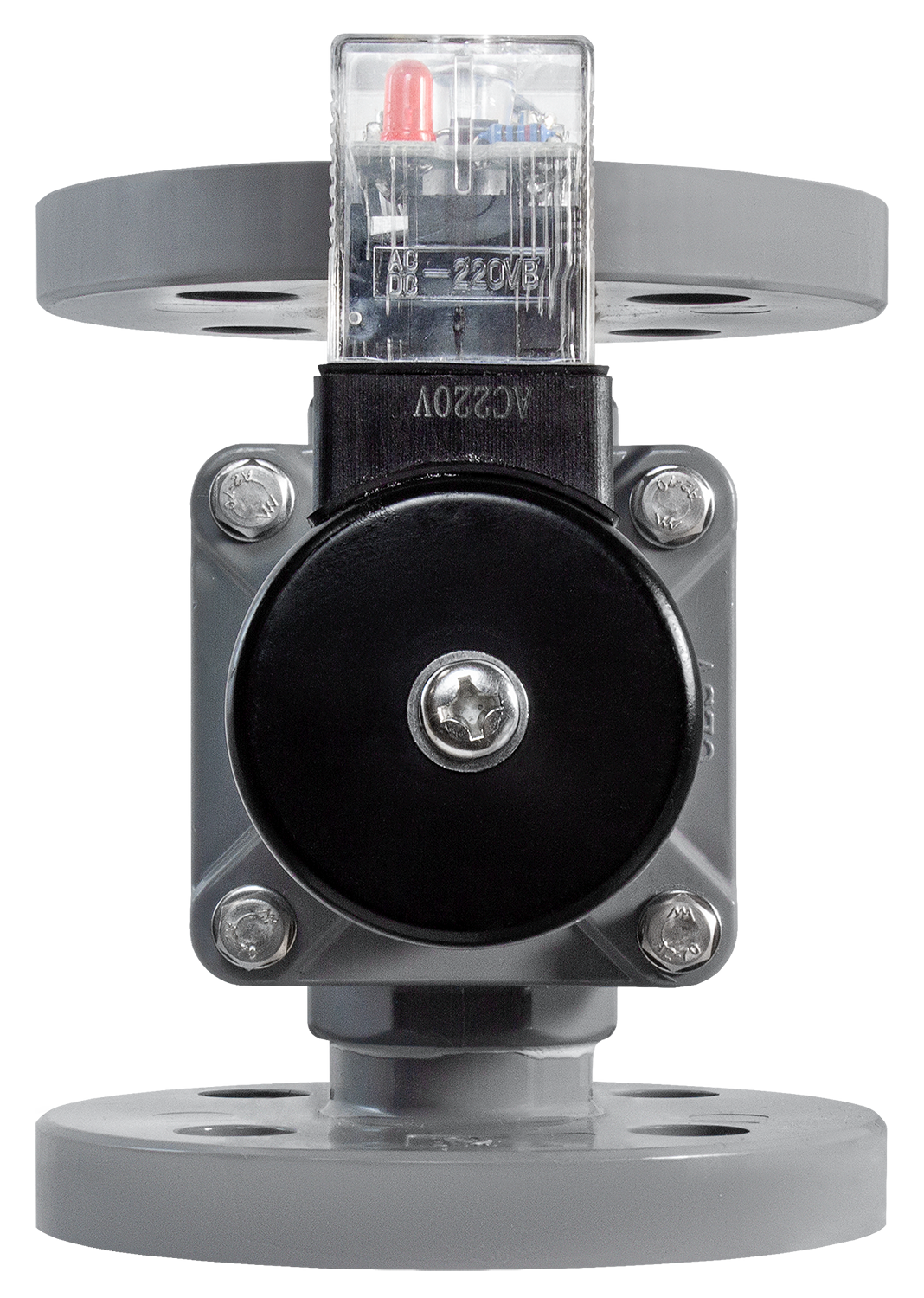

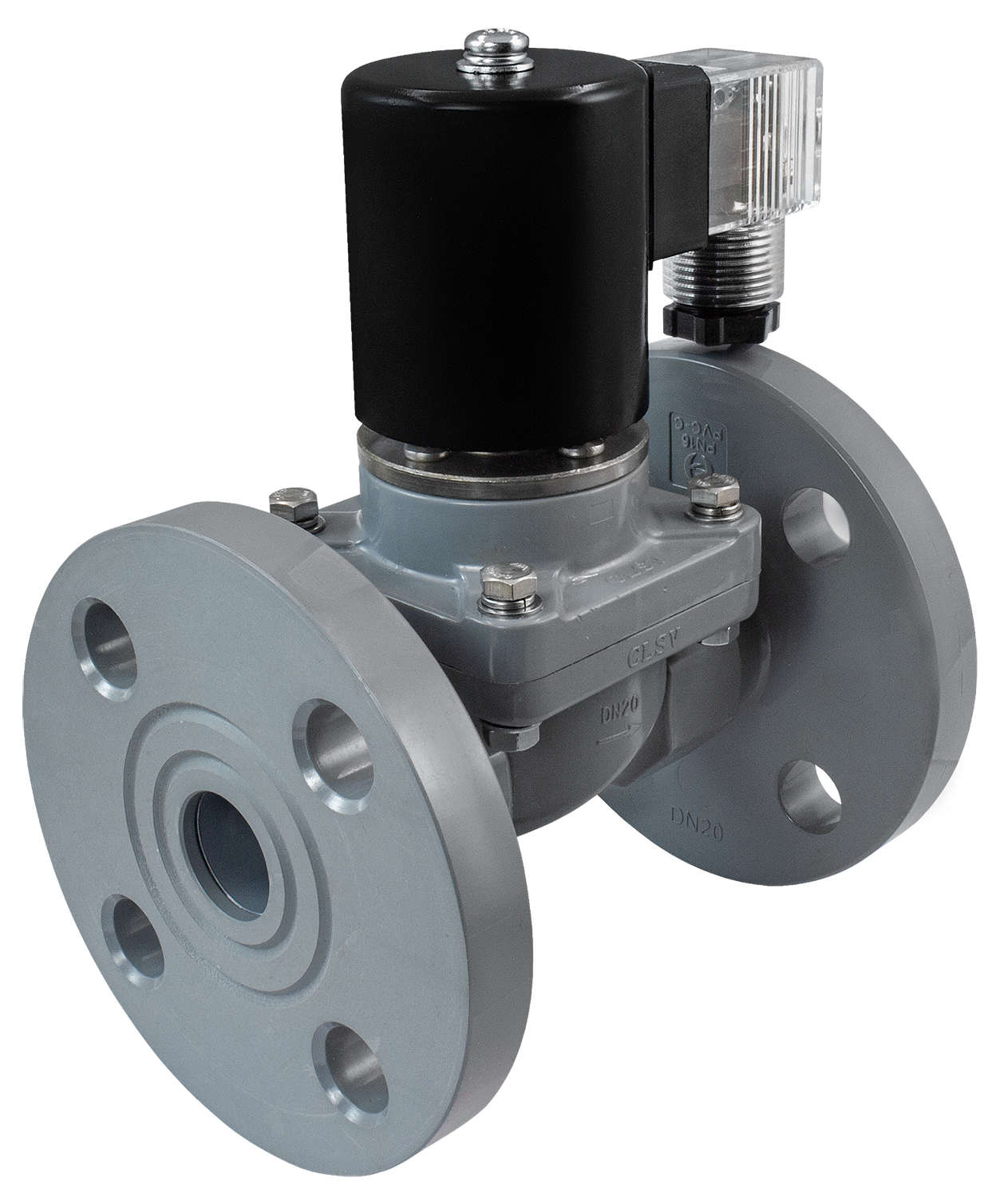

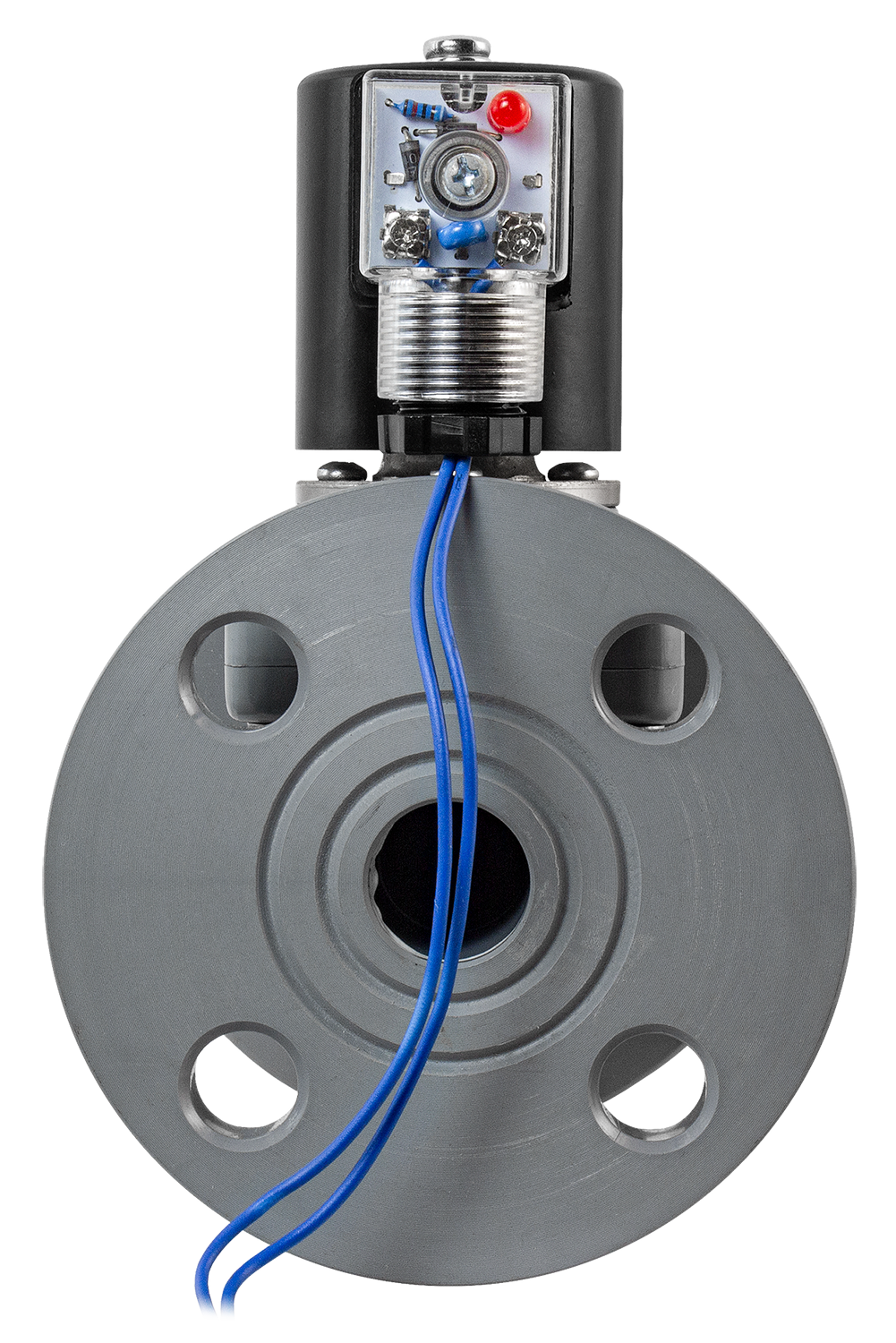

Клапан соленоидный нормально закрытый прямого действия с поршнем для агрессивных сред AR-YCFP31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-27-КВА
Особенности:
- Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до 95°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Концентрированные щелочи, кислоты, соли |
| Материал | Корпуса: хлорированный поливинилхлорид (ХПВХ)
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,01...0,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Фланцевое ½", ¾", 1¼", 1½", 2" |
| Катушка | YC1B, YE1B, YF1B
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| YC1B: 15 ВА (AC), 16 Вт (DC);
YE1B: 5 ВА (при запуске 200 ВА) (AC), 28 Вт (DC); YF1B: 10 ВА (при запуске 350 ВА) (AC), 25 Вт (при запуске 75 Вт) (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCFP3115 FCV
| 15
| 3,84
| F½"
| 0,01
| 0,6
| YC1B
| 1,06
|
| AR-YCFP3120 FCV
| 20
| 7,93
| F¾"
| 1,17
| |||
| AR-YCFP3125 FCV
| 25
| 10,24
| F1¼"
| 1,36
| |||
| AR-YCFP3132 FCV
| 32
| 20,47
| F1½"
| YE1B
| 2,01
| ||
| AR-YCFP3140 FCV
| 40
| 24,74
| F2"
| 2,2
| |||
| AR-YCFP3150 FCV
| 50
| 40,94
| F2"
| YF1B
| 3,8
|

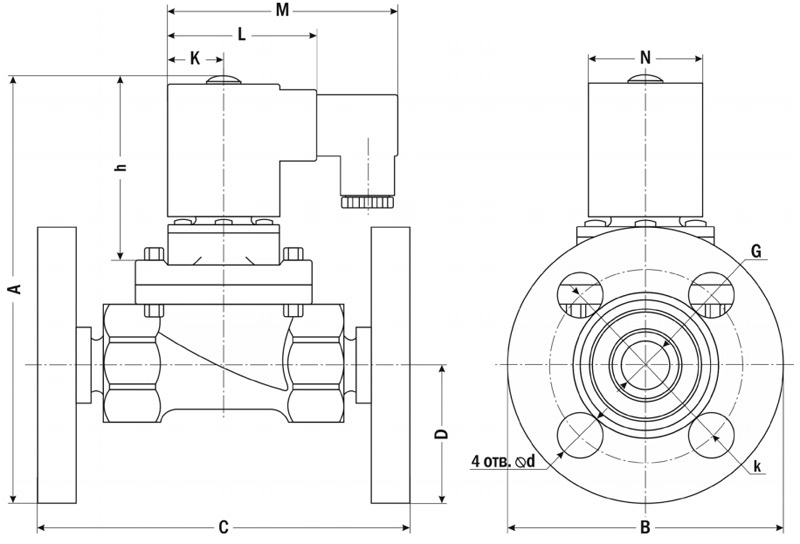

| Габаритные размеры |
 |
| Размер, мм
| AR-YCFP31, Ду, мм
| |||||
| 15
| 20
| 25
| 32
| 40
| 50
| |
| A
| 161
| 167
| 176
| 230
| 244
| 276
|
| ∅B
| 94
| 105
| 115
| 140
| 148
| 163
|
| C
| 123
| 134
| 162
| 192
| 212
| 271
|
| D
| 47
| 52,5
| 57,5
| 70
| 74
| 81,5
|
| G
| F½" | F¾" | F1¼" | F1½"
| F2"
| F2" |
| K
| 22,5
| 22,5
| 22,5
| 23
| 23
| 31
|
| L
| 56
| 56
| 56
| 58
| 58
| 76
|
| M
| 89
| 89
| 89
| 90
| 90
| 109
|
| N
| 45
| 45
| 45
| 46
| 46
| 62
|
| d
| 16
| 16
| 16
| 21
| 21
| 21
|
| h
| 76
| 76
| 79
| 118
| 119
| 132
|
| k
| 65
| 76
| 86
| 101
| 109
| 126
|
