AR-YCFP31
Описание прибора
_mainB.png)
Стоимость: 18039 ... 49807
р.
Срок поставки: Со склада

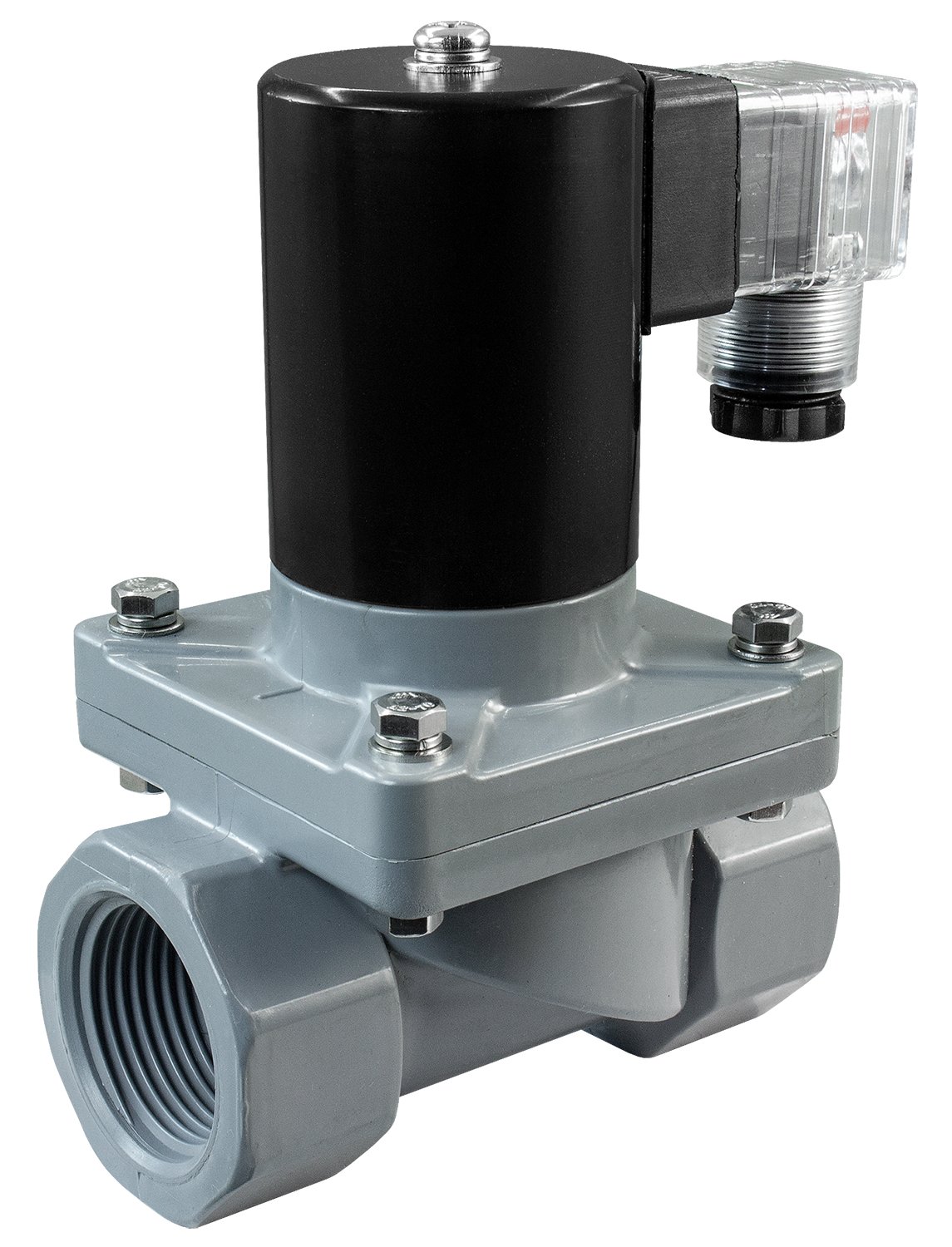

Клапан соленоидный нормально закрытый прямого действия с поршнем для агрессивных сред AR-YCFP31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-27-КВА
Особенности:
- Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до 95°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Концентрированные щелочи, кислоты, соли |
| Материал | Корпуса: хлорированный поливинилхлорид (ХПВХ)
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,01...0,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое ½", ¾", 1", 1¼", 1½", 2" |
| Катушка | YC1B, YE1B, YF1B
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| YC1B: 15 ВА (AC), 16 Вт (DC);
YE1B: 5 ВА (при запуске 200 ВА) (AC), 28 Вт (DC); YF1B: 10 ВА (при запуске 350 ВА) (AC), 25 Вт (при запуске 75 Вт) (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCFP3115 GCV
| 15
| 3,84
| G½"
| 0,01
| 0,6
| YC1B
| 0,82
|
| AR-YCFP3120 GCV
| 20
| 7,93
| G¾"
| 0,83
| |||
| AR-YCFP3125 GCV
| 25
| 10,24
| G1"
| 0,94
| |||
| AR-YCFP3132 GCV
| 32
| 20,47
| G1¼"
| YE1B
| 1,33
| ||
| AR-YCFP3140 GCV
| 40
| 24,74
| G1½"
| 1,36
| |||
| AR-YCFP3150 GCV
| 50
| 40,94
| G2"
| YF1B
| 2,67
|

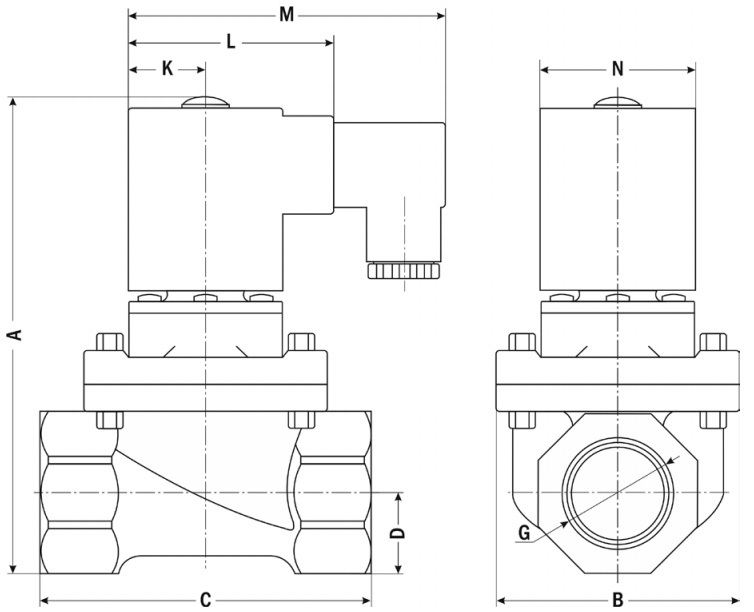

| Габаритные размеры |
 |
| Размер, мм
| AR-YCFP31, Ду, мм
| |||||
| 15
| 20
| 25
| 32
| 40
| 50
| |
| A
| 127
| 134
| 143
| 188
| 193
| 230
|
| B
| 63
| 63
| 74
| 92
| 92
| 124
|
| C
| 74
| 78
| 99
| 119
| 128
| 170
|
| D
| 16
| 19
| 24
| 31
| 32,5
| 38
|
| G
| ½" | ¾" | 1" | 1¼"
| 1½ | 2" |
| K
| 22,5
| 22,5
| 22,5
| 23
| 23
| 31
|
| L
| 56
| 56
| 56
| 58
| 58
| 76
|
| M
| 89
| 89
| 89
| 90
| 90
| 109
|
| N
| 45
| 45
| 45
| 46
| 46
| 62
|
Версия: 2016-02-27-КВА
