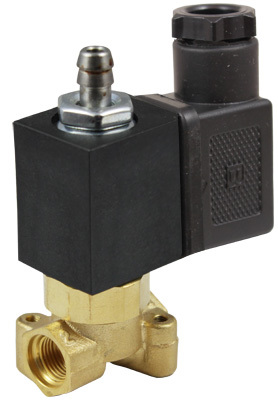

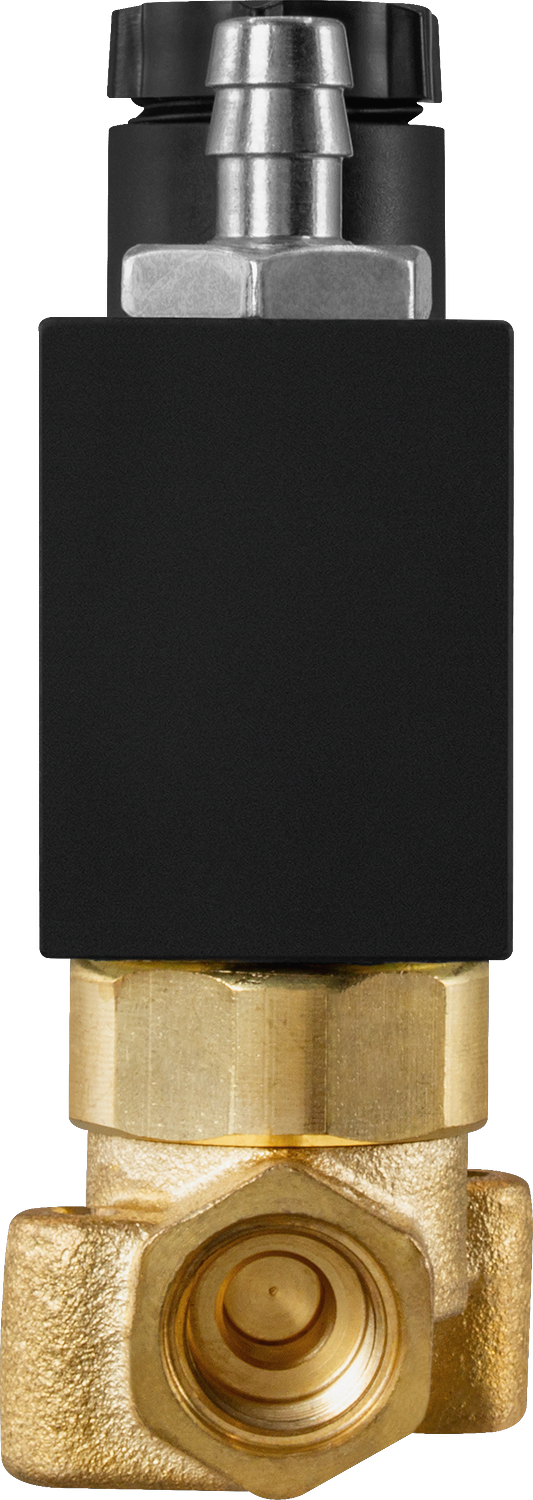

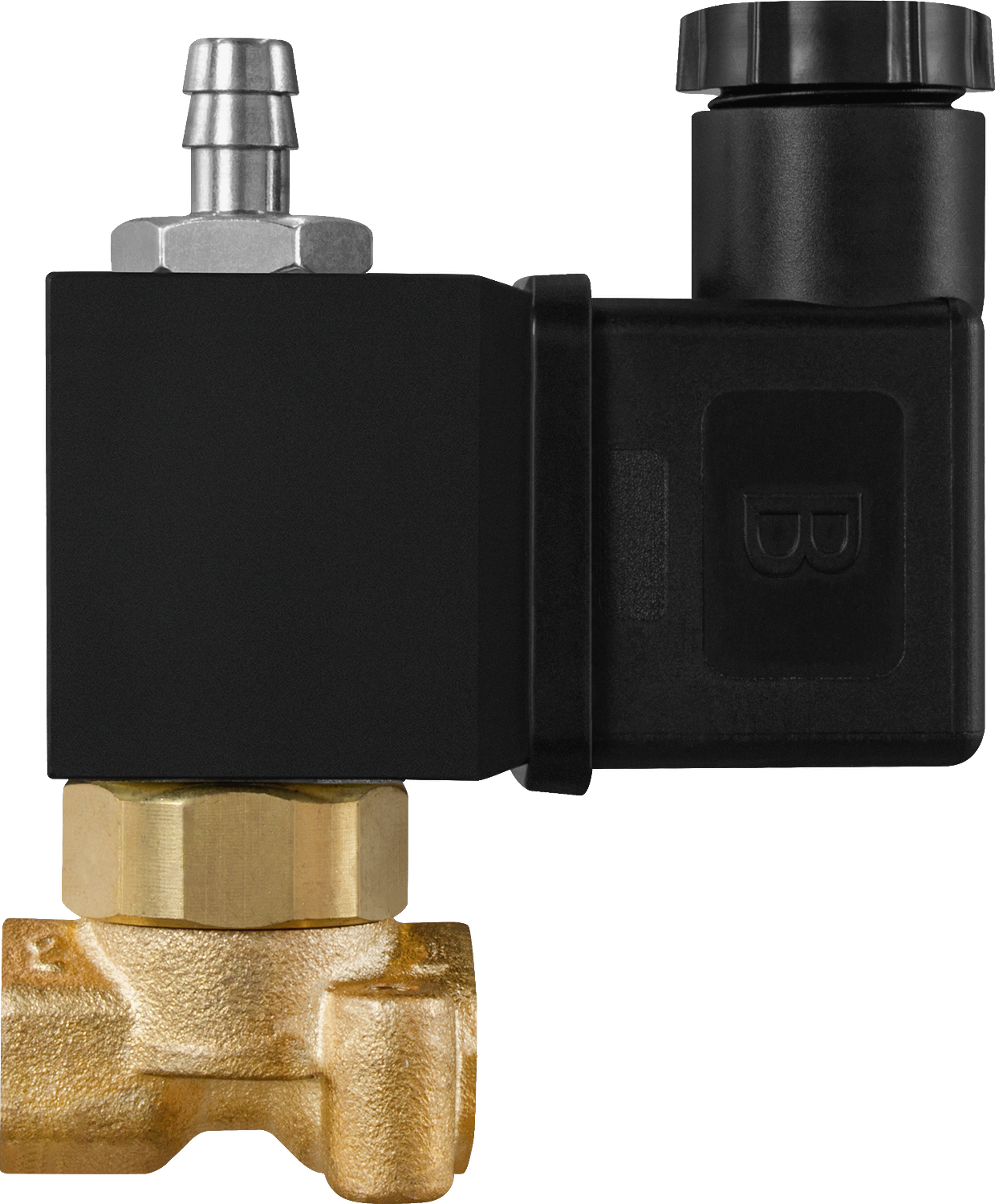

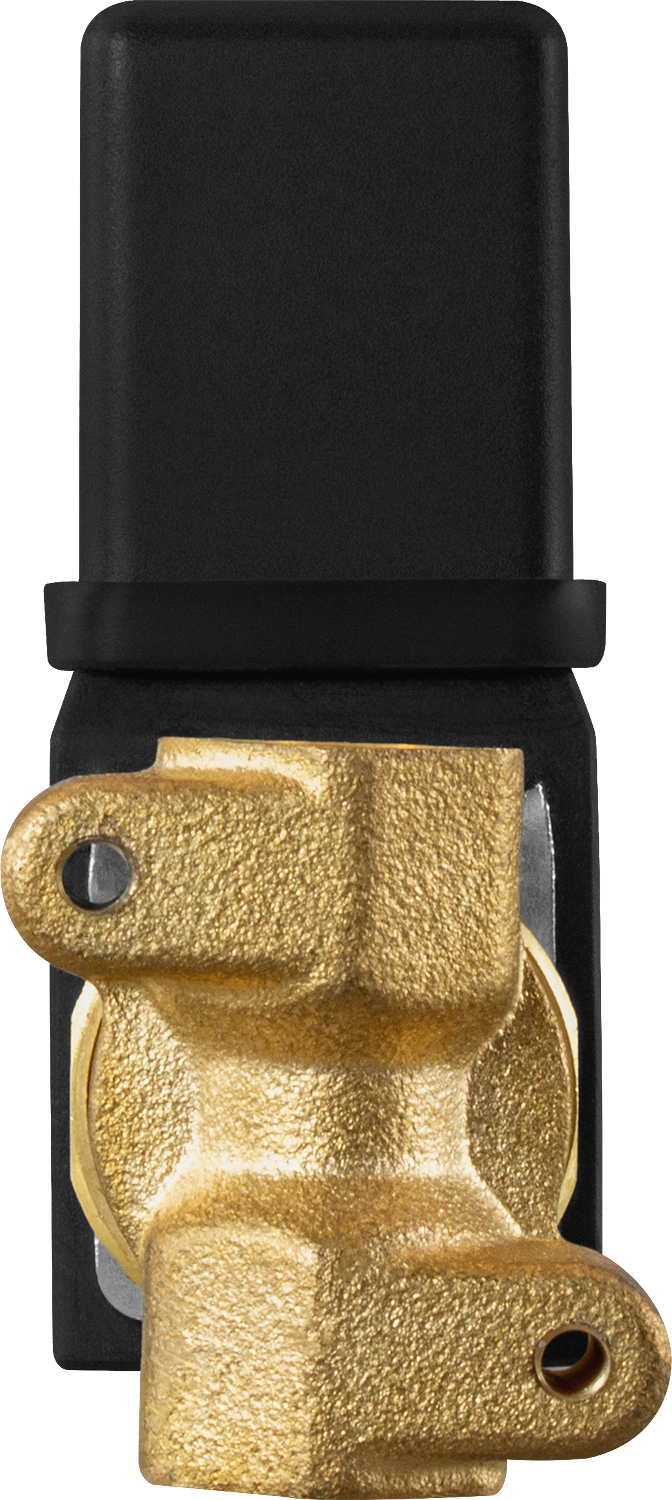

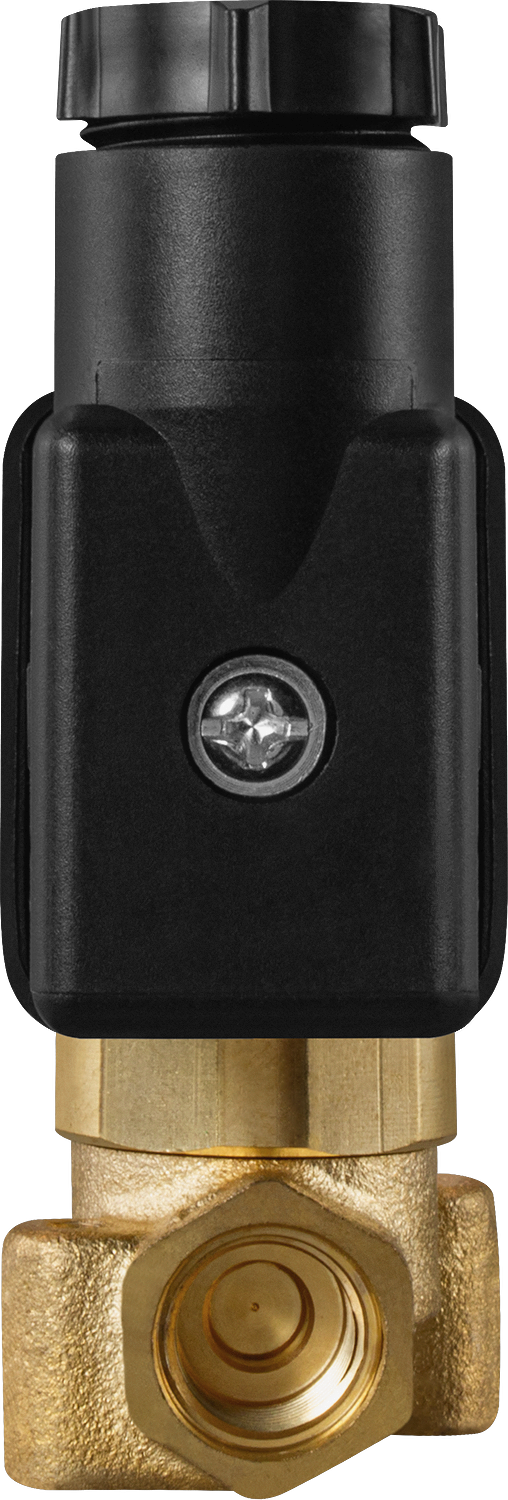

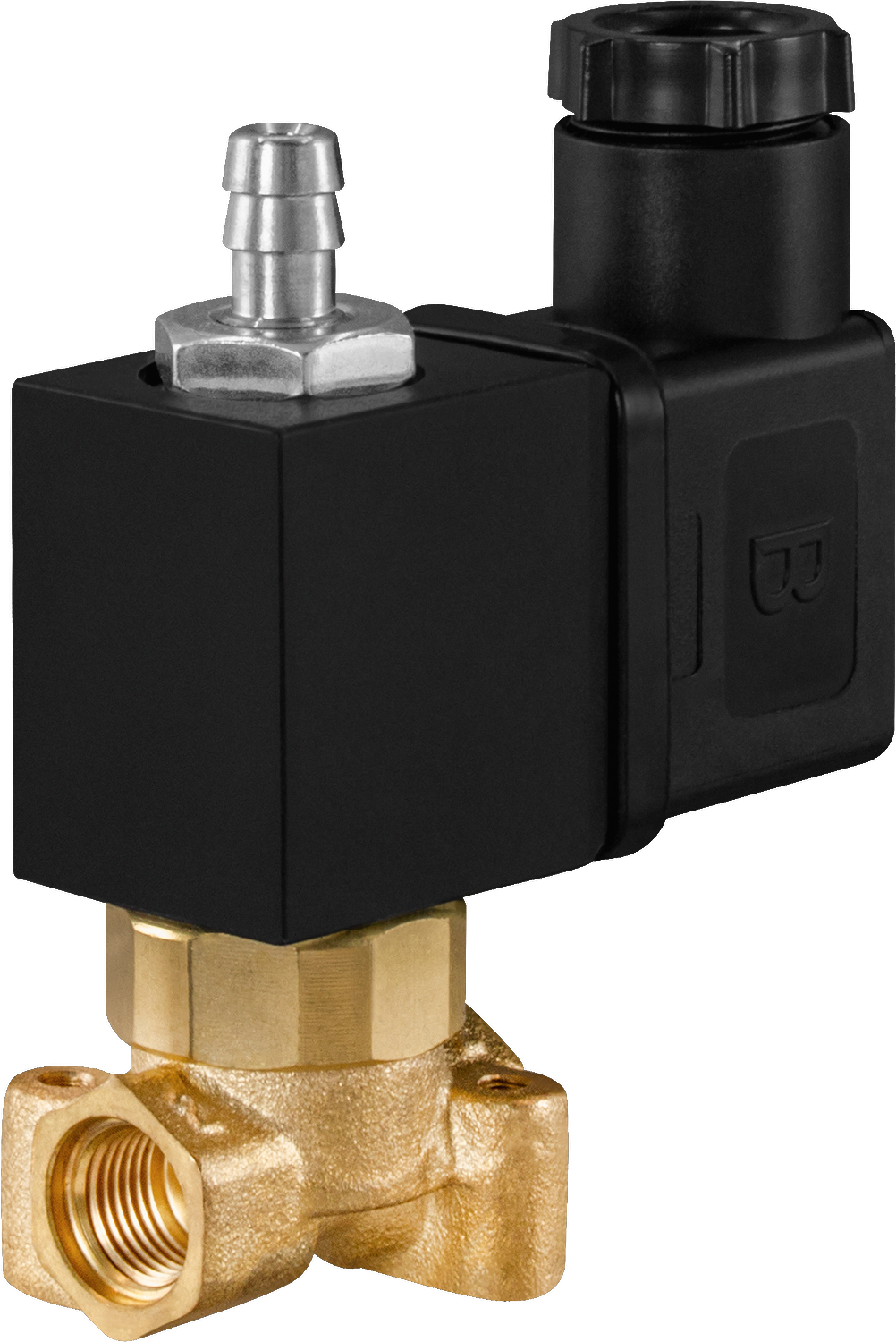

AR-5515-07
Описание прибора
Стоимость: 2305 ... 2425
р.
Срок поставки: Со склада
Клапан соленоидный трехходовой прямого действия с поршнем AR-5515-07 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-27-КВА
Особенности:
- Клапан имеет универсальную конструкцию, которая позволяет подключать его так, чтобы осуществлять выбор между двумя входными портами: 1 (НО) или 2 (НЗ)
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер

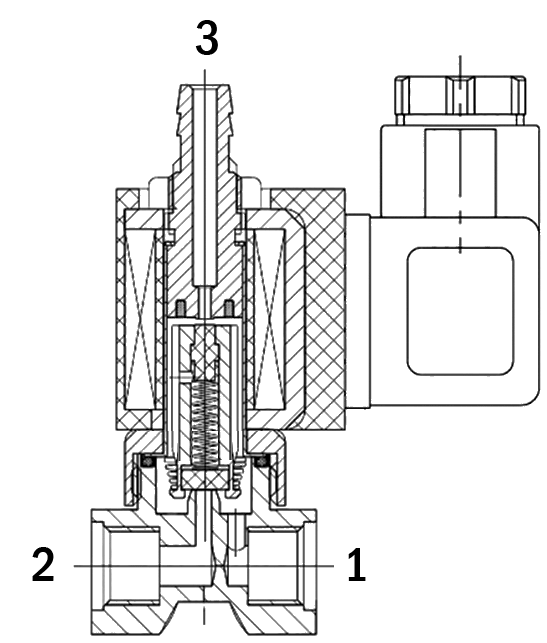

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1-3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1-2 (или 2-1, в зависимости от исполнения клапана). При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1-3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Вход 1 (НО): в случае отсутствия питания на катушке открыт путь 1 → 3, при подаче
питания открыт путь 1 → 2 (рис. 1).
Вход 2 (НЗ): в случае отсутствия питания на катушке открыт путь 1 → 3, при подаче
питания открыт путь 2 → 1 (рис. 2).
Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Вход 1 (НО): в случае отсутствия питания на катушке открыт путь 1 → 3, при подаче
питания открыт путь 1 → 2 (рис. 1).
Вход 2 (НЗ): в случае отсутствия питания на катушке открыт путь 1 → 3, при подаче
питания открыт путь 2 → 1 (рис. 2).
 |  |
| Рис. 1
| Рис. 2 |
Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, масла, воздух, инертные газы |
| Материал | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,0...2,0 МПа |
| Диаметр условного прохода | 1,0, 1,5 мм |
| Присоединение | вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм |
| Катушка | SA11B, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 9 ВА (AC), 6 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-5515-07 GBV
| 1,0
| 0,094
| вход – G⅛",
выход – G⅛" и штуцер ∅ 7,0 мм | 0,0
| 2,0
| SA11B
| 0,148
|
| 1,5
| 0,136
|

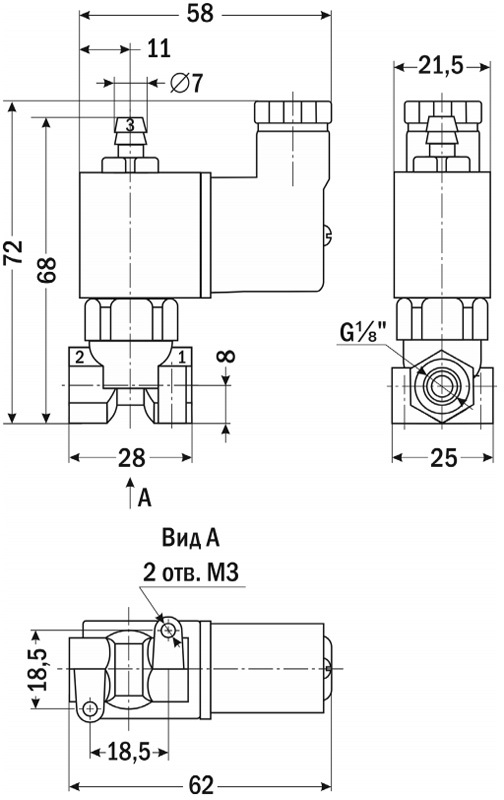

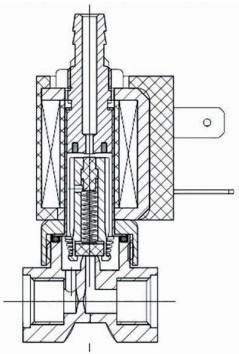

| Габаритные размеры |
 |
Версия: 2016-02-27-КВА
