AR-YCL31
Описание прибора
Стоимость: 8017 ... 15634
р.
Срок поставки: Со склада

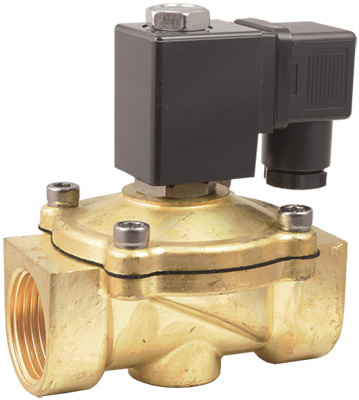

Клапан соленоидный бистабильный прямого действия с диафрагмой AR-YCL31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-27-КВА
Особенности:
- Отсутствие перегрева, длительный срок службы
- Срабатывание при нулевом давлении
- Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
- Малое время срабатывания: 0,025...0,1 с
- Только на постоянное напряжение
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики:
В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь или нержавеющая сталь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,0...0,8 МПа |
| Диаметр условного прохода | 12...25 мм |
| Присоединение | Резьбовое ⅜", ½", ¾", 1" |
| Катушка | L11B, IP65
|
| Питание | =6 В, =12 В, =24 В
|
| Мощность
| 10 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCL3112 GYV
| 12
| 3,8
| G⅜"
| 0,0
| 0,8
| L11B
| 0,6
|
| AR-YCL3115 GYV | 15
| 3,8
| G½"
| 0,6
| |||
| AR-YCL3120 GYV | 20
| 7,9
| G¾"
| 0,7
| |||
| AR-YCL3126 GYV | 25
| 10,2
| G1"
| 1,1
|

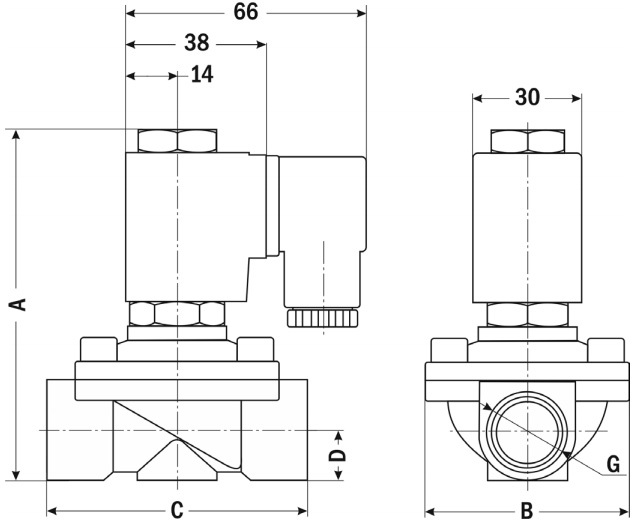

| Габаритные размеры |
 |
| Размер, мм
| AR-YCL31, Ду, мм
| |||
| 12
| 15
| 20
| 25
| |
| A
| 95
| 95
| 103
| 111
|
| B
| 56
| 56
| 56
| 75
|
| C
| 67
| 67
| 72
| 98
|
| D
| 13
| 13
| 17
| 19
|
| G
| ⅜"
| ½"
| ¾"
| 1"
|
Версия: 2016-02-27-КВА
