AR-YCSL
Описание прибора
Стоимость: 6815 ... 9116
р.
Срок поставки: Ожидается 2025.02.20

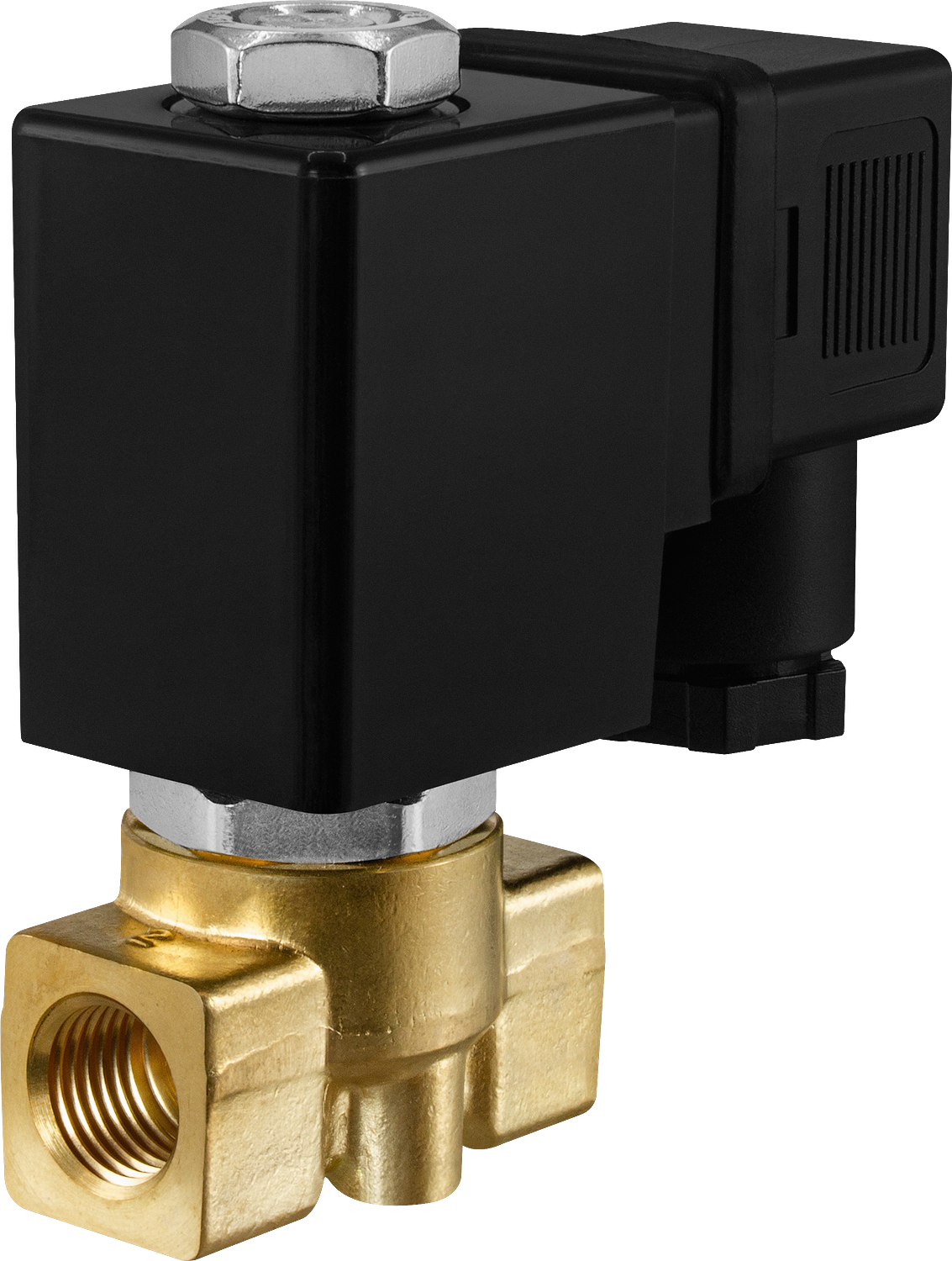

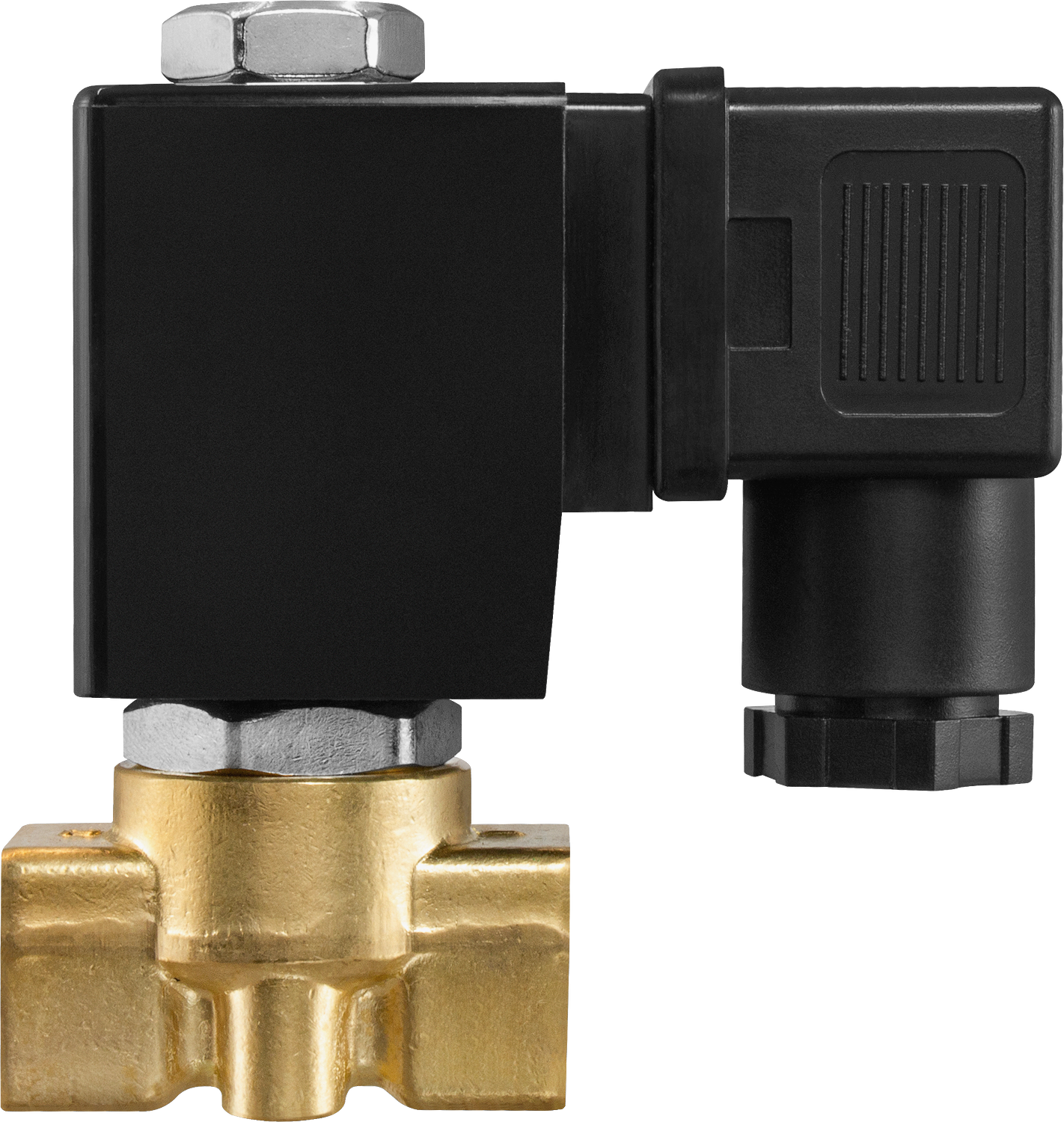

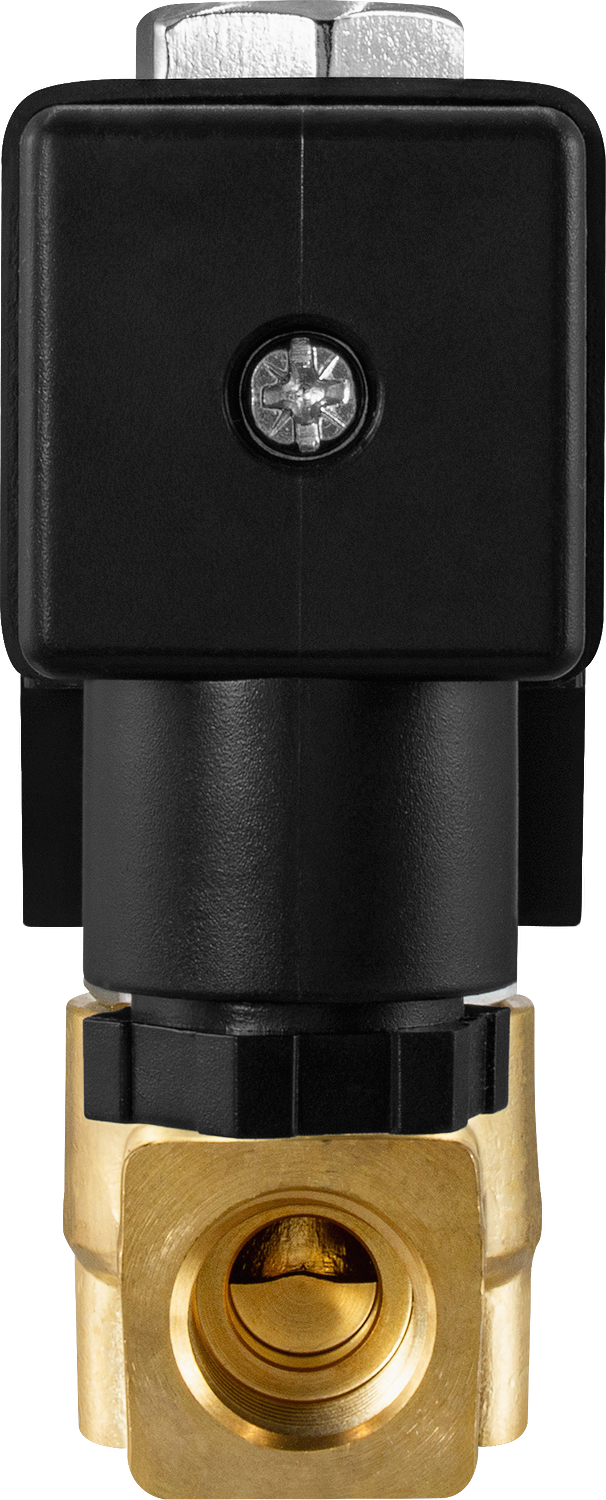

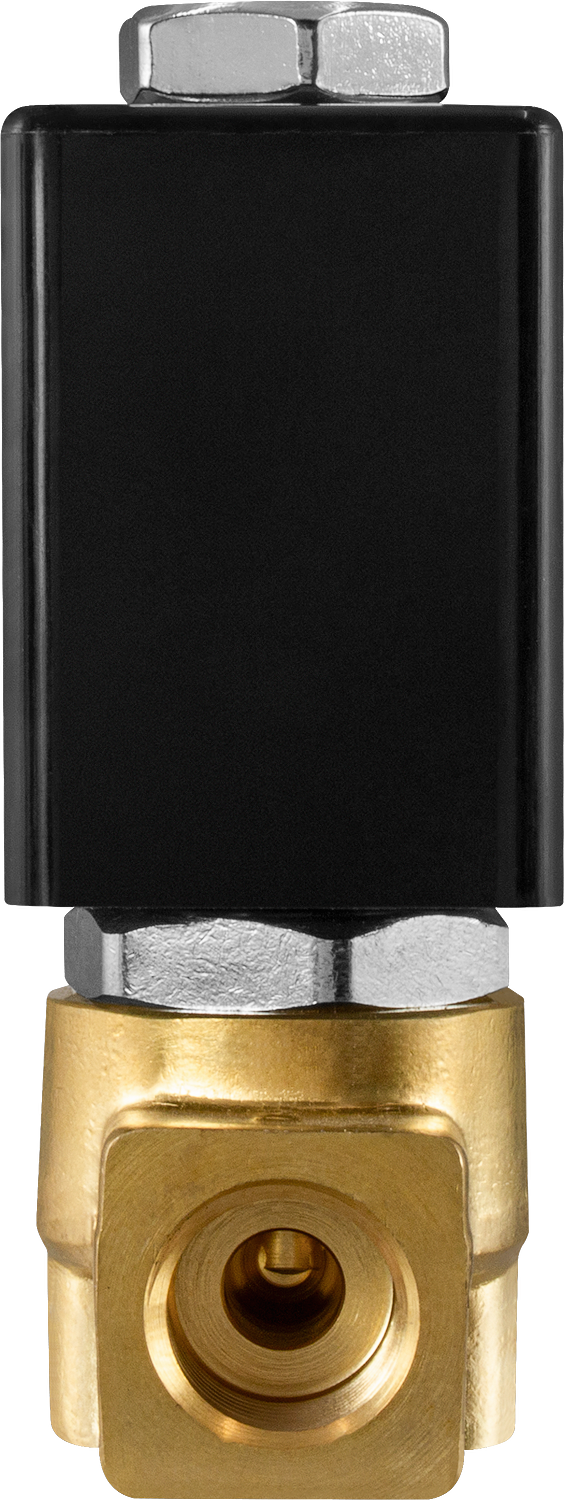

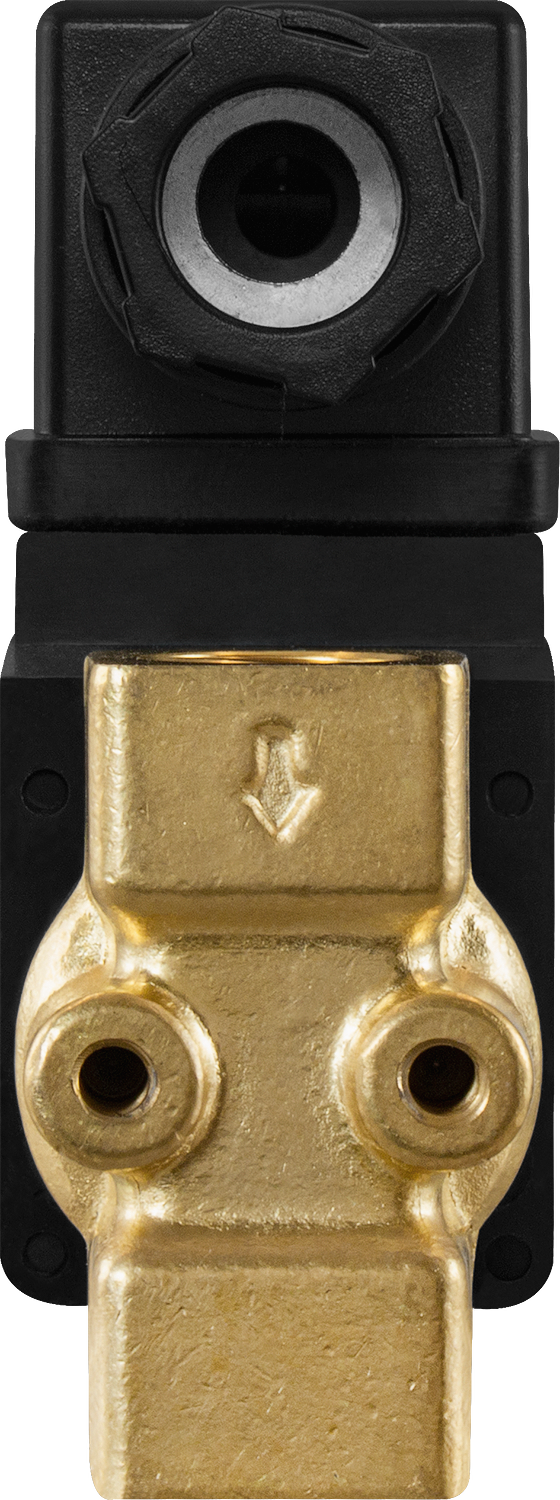

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCSL для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-02-27-КВА
Особенности:
- Высокая скорость открытия/закрытия
- Срабатывание при нулевом давлении
- Подходит для создания водяных завес
- Долгий срок службы
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,0...0,1 МПа |
| Диаметр условного прохода | 5...10 мм |
| Присоединение | Резьбовое ¼" |
| Катушка | S11B, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 22 ВА (AC), 13 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCSL-50-2 GBV
| 5
| 0,26 | G¼" | 0,0
| 0,1
| S11B
| 0,335
|
| AR-YCSL-60-2 GBV | 6
| 0,26
| |||||
| AR-YCSL-11-2 GBV | 10
| 1,45
|

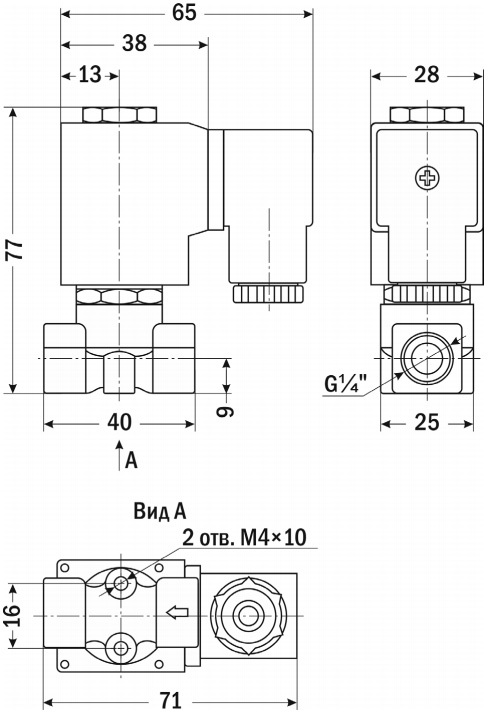

| Габаритные размеры |
 |
Версия: 2016-02-27-КВА
