AR-YCSM21
Описание прибора
Стоимость: 1999 ... 2099
р.
Срок поставки: Со склада

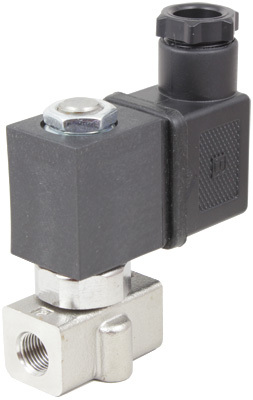

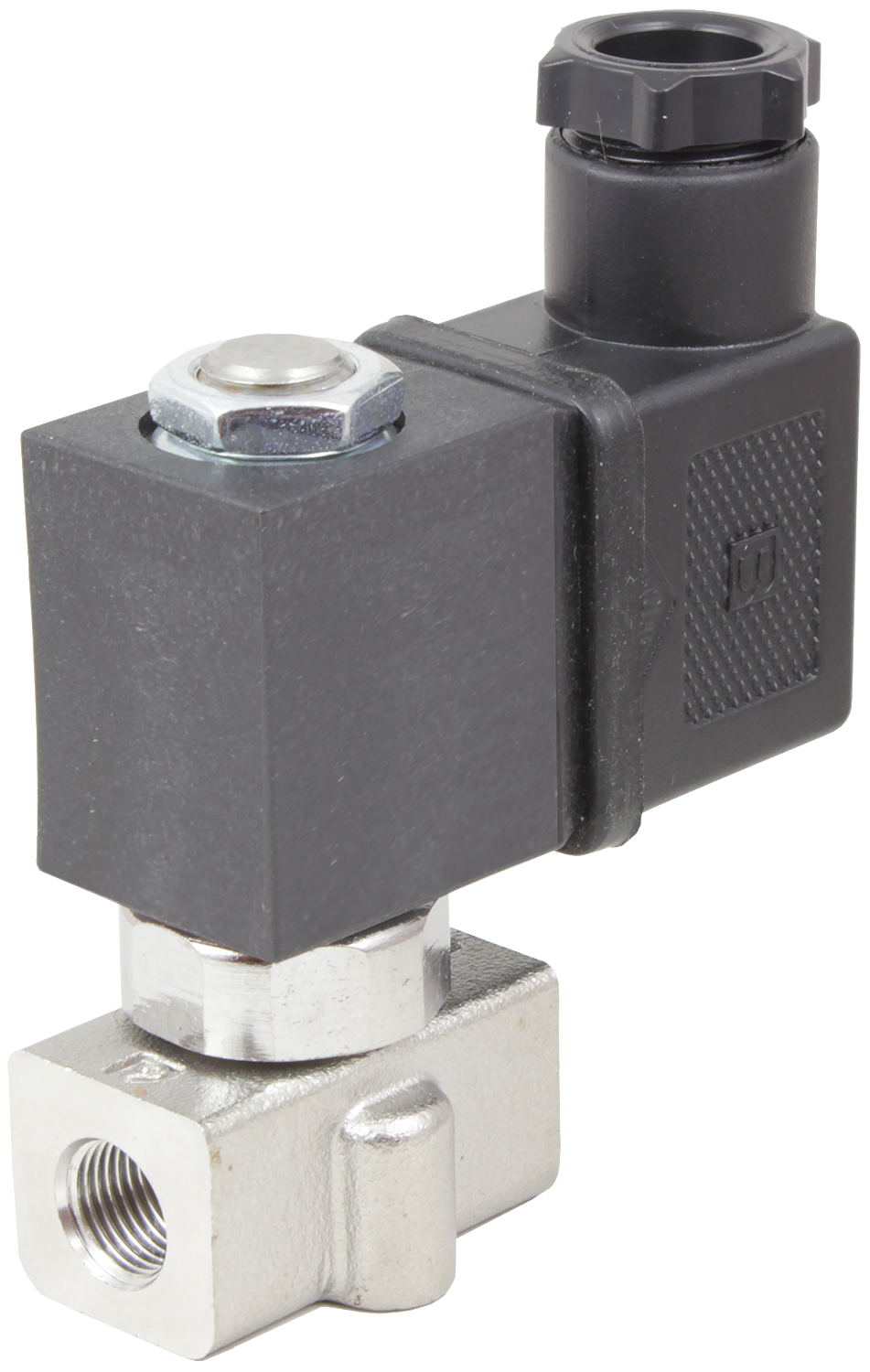

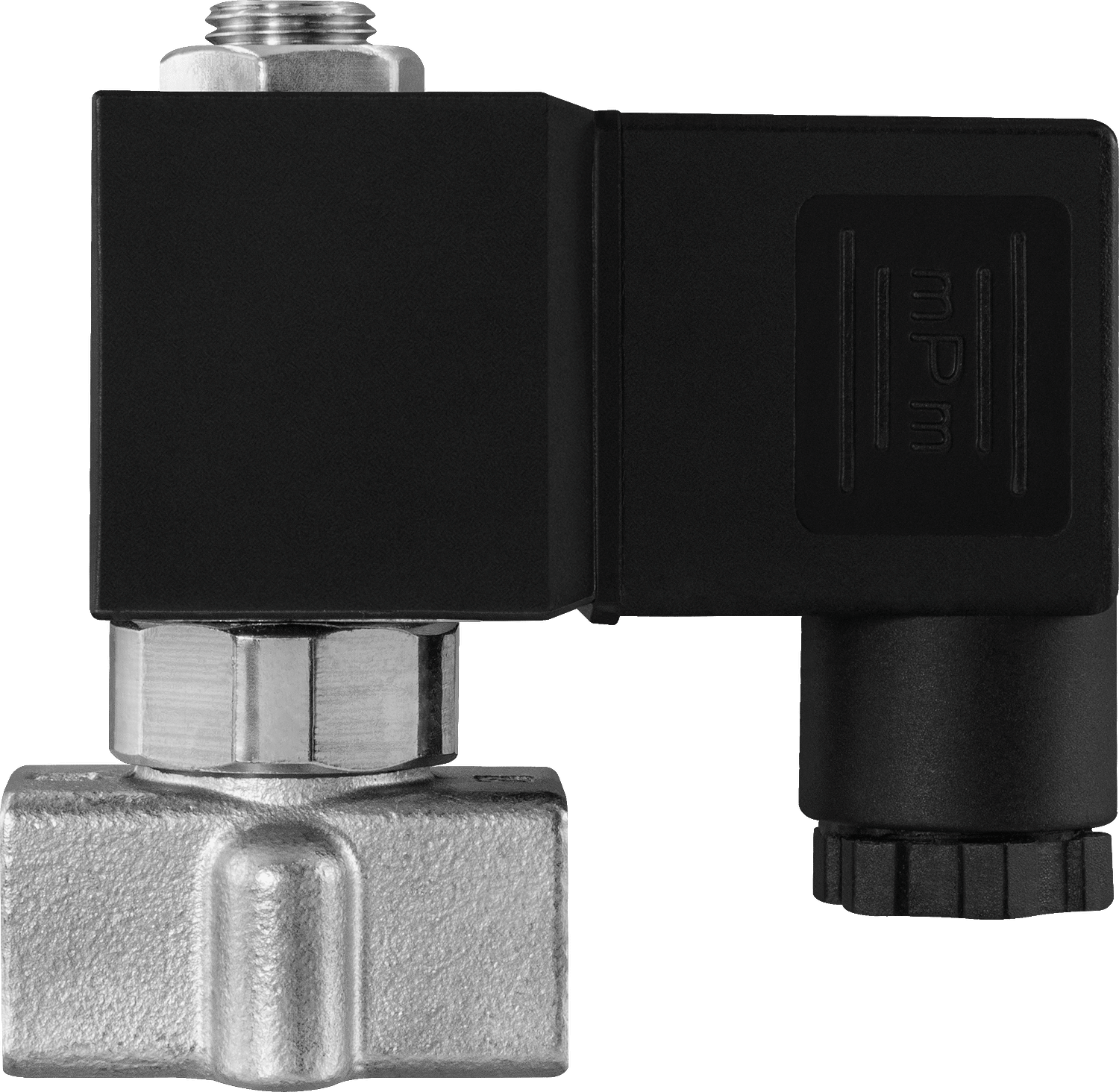

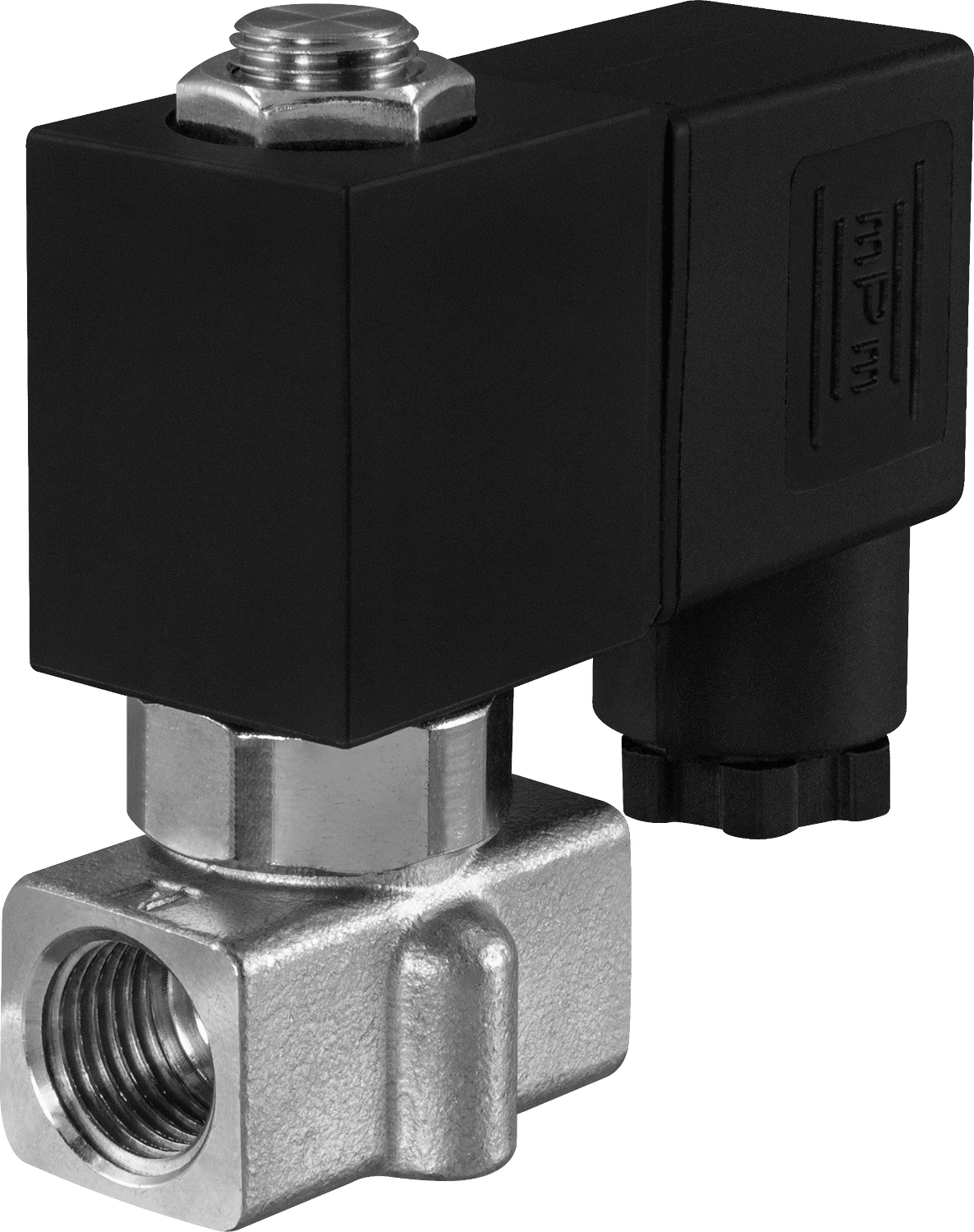

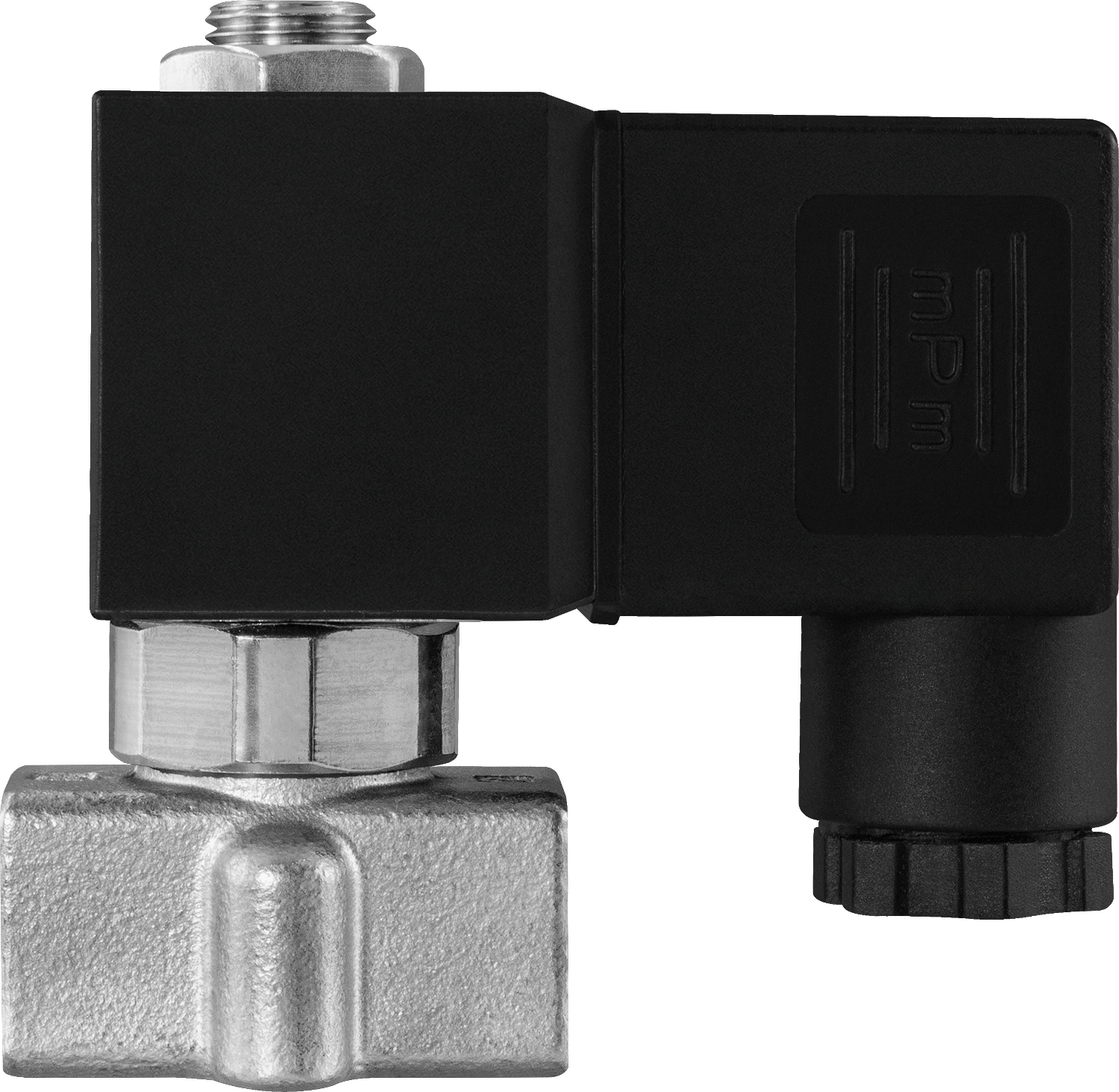

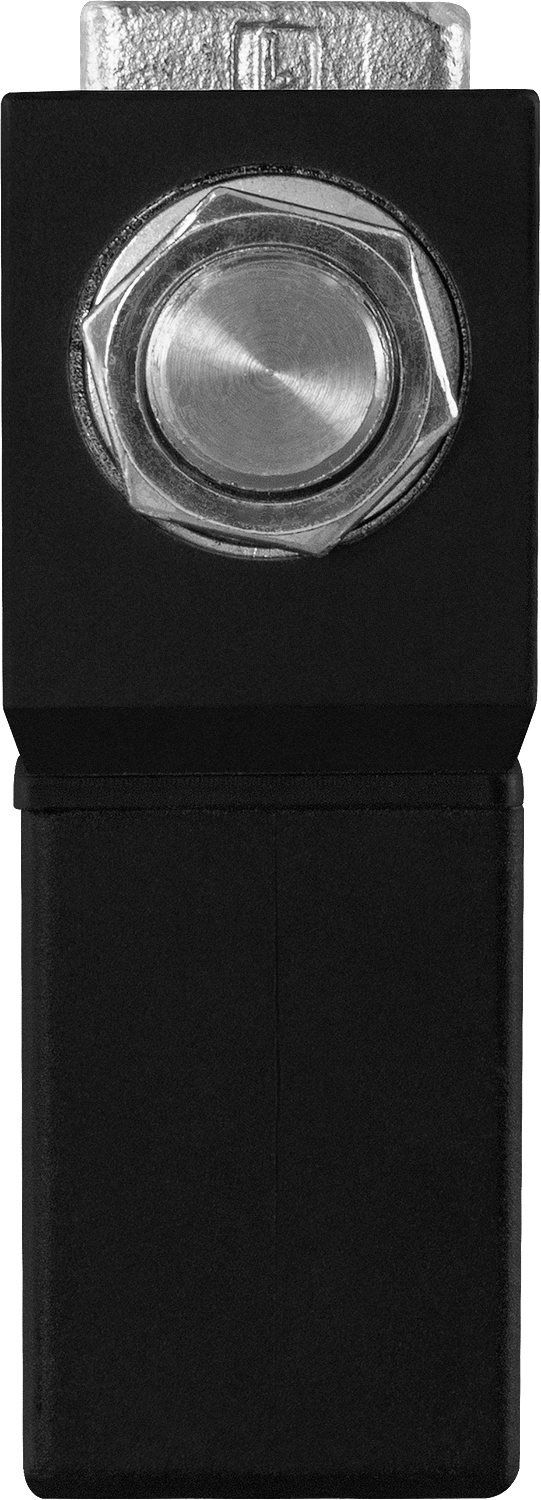

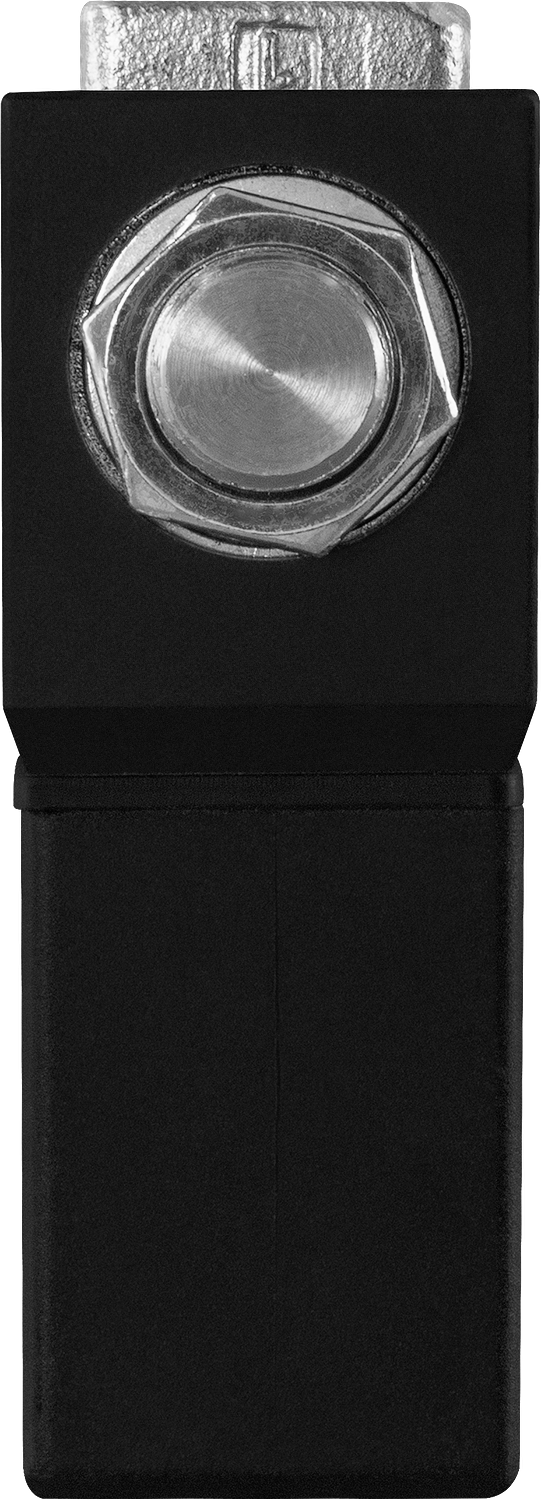

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCSM21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-01-28-КВА
Особенности:
- Срабатывание при нулевом давлении
- Низкое энергопотребление
- Компактная конструкция
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10…120°С | |
| Рабочее давление | 0...1,0–1,6 МПа
| |
| Диаметр условного прохода | 1,5...3 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SA11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 9 ВА (АС), 6 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCSM21161 GSV
| 1,5
| 0,09
| G⅛"
| 0,0
| 1,6
| SA11B
| 0,174
|
| AR-YCSM21251 GSV
| 2,5
| 0,15
| G⅛"
| 1,2
| 0,174 | ||
| AR-YCSM21251 GSV
| 2,8
| 0,26
| G⅛" | 1,0
| 0,174 | ||
| AR-YCSM21252 GSV
| 2,5
| 0,15
| G¼"
| 1,2
| 0,163
| ||
| AR-YCSM21302 GSV
| 3,0
| 0,26
| G¼"
| 1,0
| 0,163 |

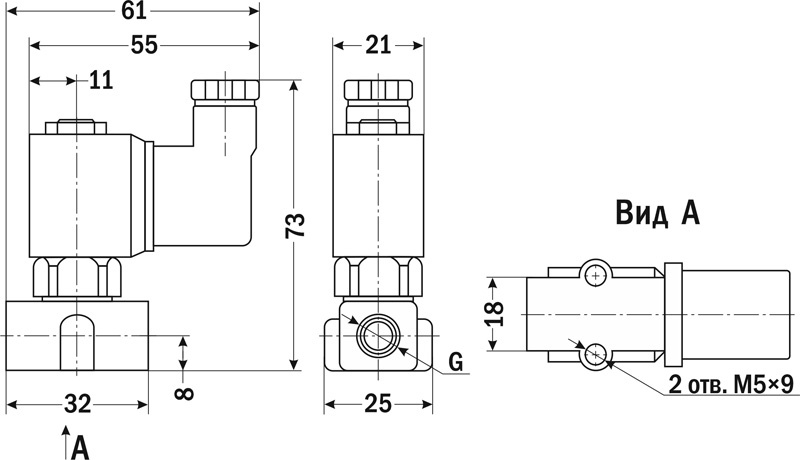

| Габаритные размеры |
 |
