AR-YCSM22
Описание прибора
Стоимость: 1856 р.
Срок поставки: Под заказ к 2020.10.25

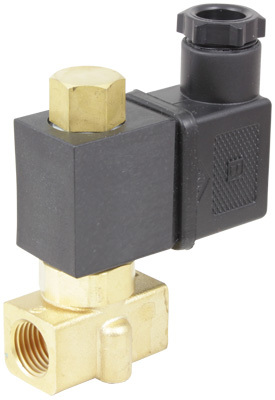

Клапан соленоидный нормально открытый прямого действия с поршнем AR-YCSM22 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-01-28-КВА
Особенности:
- Срабатывание при нулевом давлении
- Низкое энергопотребление
- Компактная конструкция

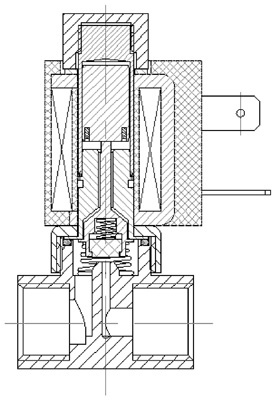

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON | |
| Температура рабочей среды | −10…120°С | |
| Рабочее давление | 0...0,6–1,0 МПа | |
| Диаметр условного прохода | 1,6...3 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SA11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 9 ВА (АС), 6 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCSM22161 GBV
| 1,6 | 0,09
| G⅛"
| 0,0
| 1,0
| SA11B
| 0,178
|
| AR-YCSM22251 GBV
| 2,5
| 0,15
| G⅛"
| 1,0
| |||
| AR-YCSM22301 GBV
| 3,0
| 0,26
| G⅛" | 1,0
| |||
| AR-YCSM22252 GBV
| 2,5
| 0,15
| G¼"
| 0,8
| |||
| AR-YCSM22302 GBV
| 3,0
| 0,26
| G¼"
| 0,6
|

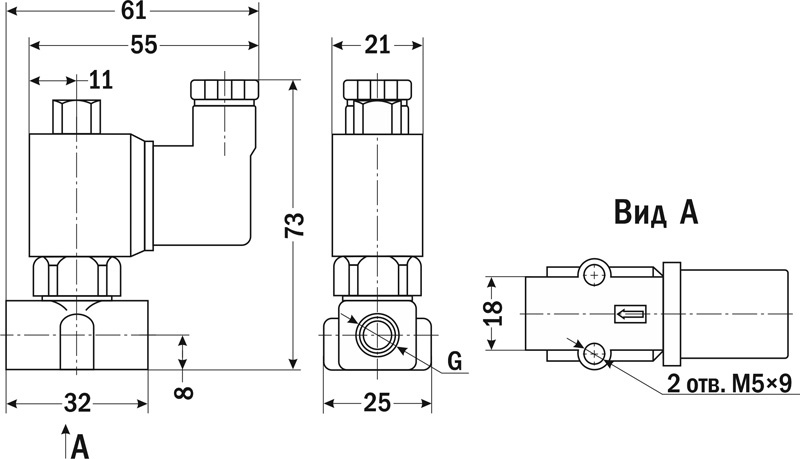

| Габаритные размеры |
 |
