AR-YCDF1F
Описание прибора
Стоимость: 28529 ... 43990
р.
Срок поставки: Под заказ к 2024.08.25

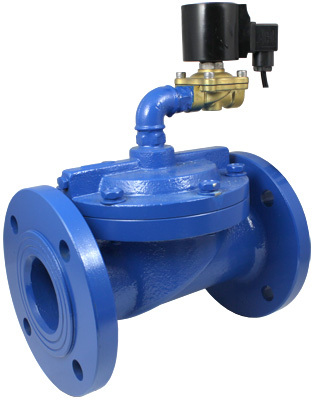

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для использования под водой AR-YCDF1F. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
Технические характеристики:
Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:
Версия: 2016-01-28-КВА
Особенности:
- При отсутствии напряжения на катушке клапан закрыт; при подаче напряжения на катушку фланцевый клапан открывается, при этом часть воды выбрасывается через пилотный клапан
- Модель пилотного клапана – AR-YCDF1115 GBV
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Класс защиты IP68
- Скорость срабатывания до 10 раз в секунду
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Чугун
|
| Уплотнения | EPDM | |
| Температура рабочей среды | −20...120°С | |
| Рабочее давление | 0,1...0,5 МПа | |
| Диаметр условного прохода | 65...100 мм | |
| Присоединение | Фланцевое F2½"...4" | |
| Катушка* | F14B, F24B; IP68
Выводные провода 95 см | |
| Питание | F14B | ~220 В, ~110 В, ~24 В
|
| F24B | =24 В, =12 В | |
| Мощность
| F14B | 24 ВА (АС) |
| F24B | 15 Вт (DC) | |
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
| Вес, кг
|
| AR-YCDF165 FHE
| 65
| 58
| F2½"
| 0,1
| 0,5
| F14B
F24B | 18,35
|
| AR-YCDF180 FHE
| 80
| 85,3
| F3"
| 25,5
| |||
| AR-YCDF1100 FHE
| 100
| 149,3
| F4"
| 25,5
|

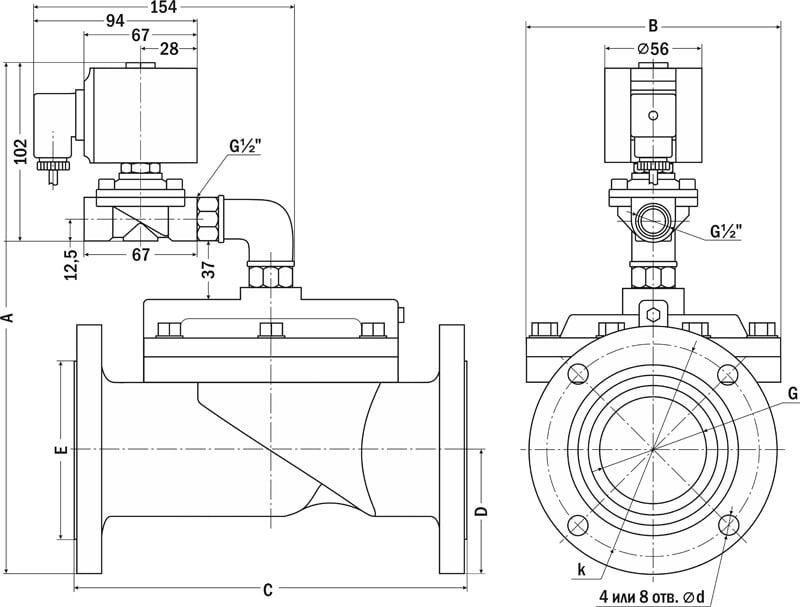

| Габаритные размеры |
 |
| Размер, мм
| AR-YCDF1F, Ду, мм
| ||
| 65
| 80
| 100
| |
| A F24B
| 350
| 360
| 383
|
| A F14B
| 340
| 350
| 373
|
| B
| 178
| 190
| 224
|
| C
| 242
| 268
| 345
|
| D
| 92
| 99
| 106
|
| E
| 110
| 132
| 154
|
| G
| F2½" | F3"
| F4" |
| d
| 19
| 19
| 19
|
| k
| 146
| 161
| 181
|
| Кол-во отверстий
| 4
| 4
| 8
|
Версия: 2016-01-28-КВА
