AR-YCH21
Описание прибора
Стоимость: 19202 ... 38897
р.
Срок поставки: Со склада

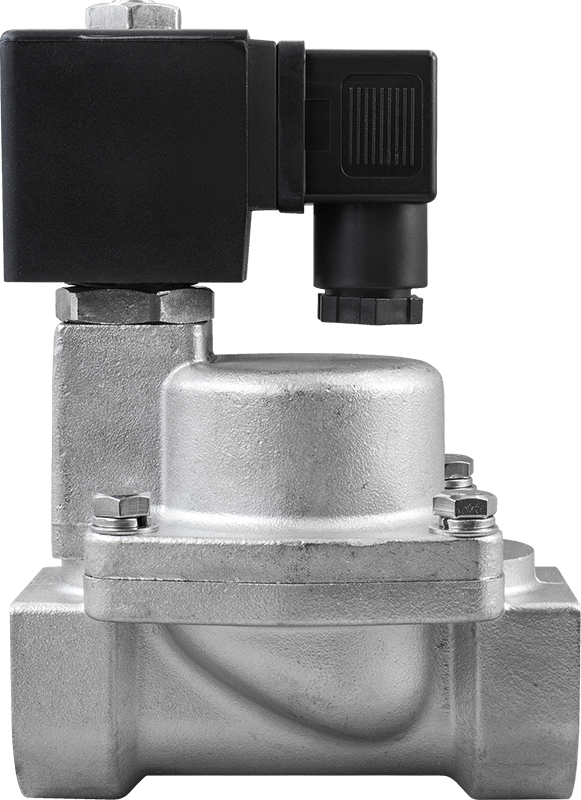

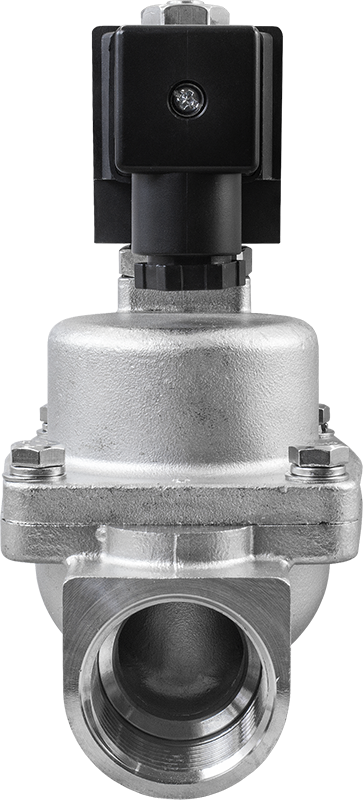

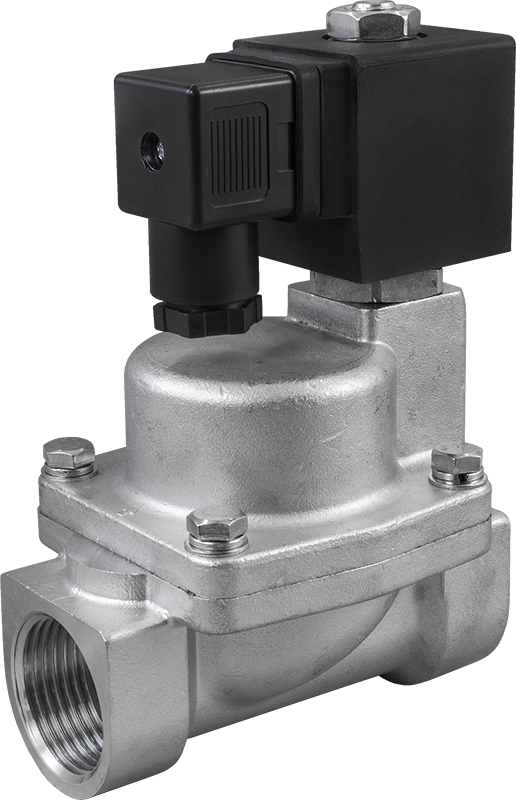

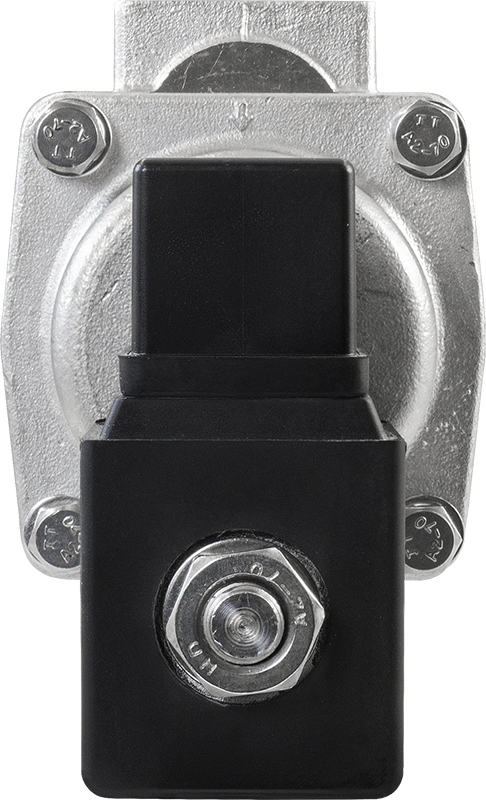

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCH21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-01-28-КВА
Особенности:
- Работа при высоком давлении до 5 МПа

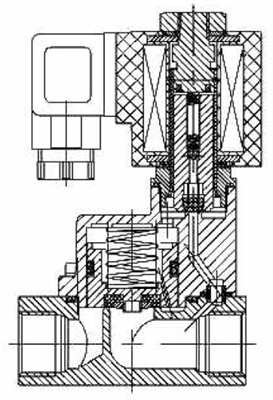

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С
| |
| Рабочее давление | 0,5…5,0 МПа | |
| Диаметр условного прохода | 12...25 мм | |
| Присоединение | Резьбовое G⅜"…G1" | |
| Катушка | S21H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 22 ВА (AC), 15 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-YCH2112 GSP | 12
| 3,84
| G⅜" | 0,5
| 5,0
| S21H
| 0,9
|
| AR-YCH2115 GSP
| 15
| 3,84
| G½"
| 0,9
| |||
| AR-YCH2120 GSP
| 20
| 7,93
| G¾"
| 1,1
| |||
| AR-YCH2125 GSP
| 25
| 10,24
| G1"
| 1,8
|

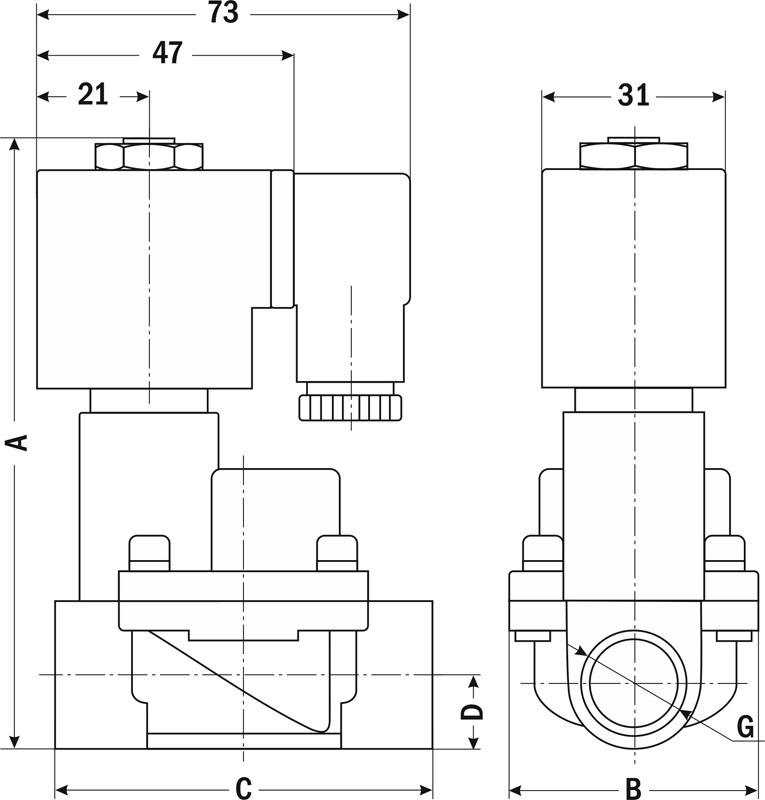

| Габаритные размеры
|
 |
| Размер, мм
| AR-YCH2112
| AR-YCH2115
| AR-YCH2120
| AR-YCH2125
|
| A
| 123
| 123
| 143
| 145
|
| B
| 46
| 46
| 60
| 65
|
| C
| 74
| 74
| 83
| 101
|
| D
| 14
| 14
| 17,5
| 20
|
| G
| ⅜"
| ½"
| ¾"
| 1"
|
Версия: 2016-01-28-КВА
