AR-YCH31
Описание прибора
Стоимость: 5051 ... 9116
р.
Срок поставки: Со склада

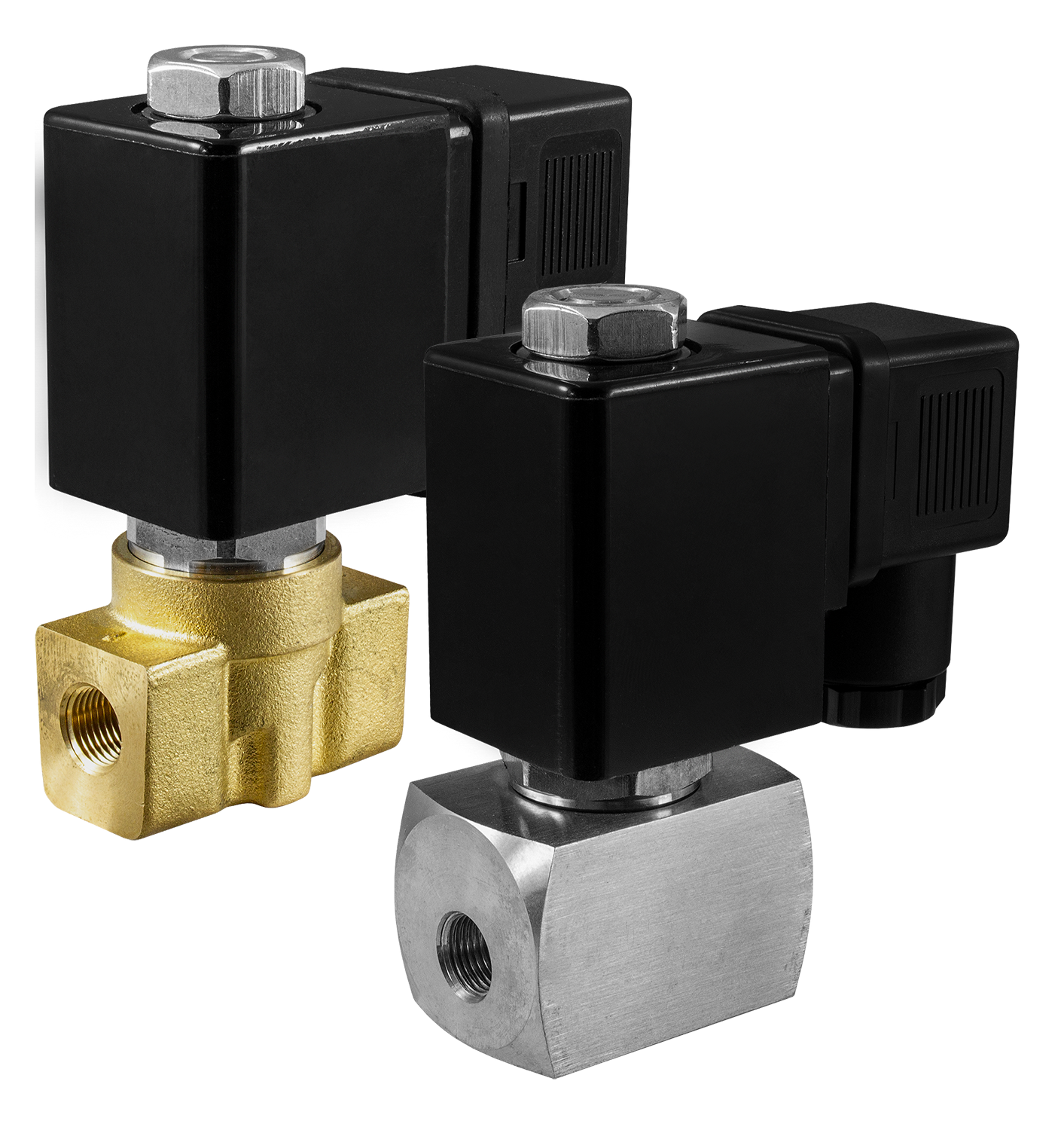

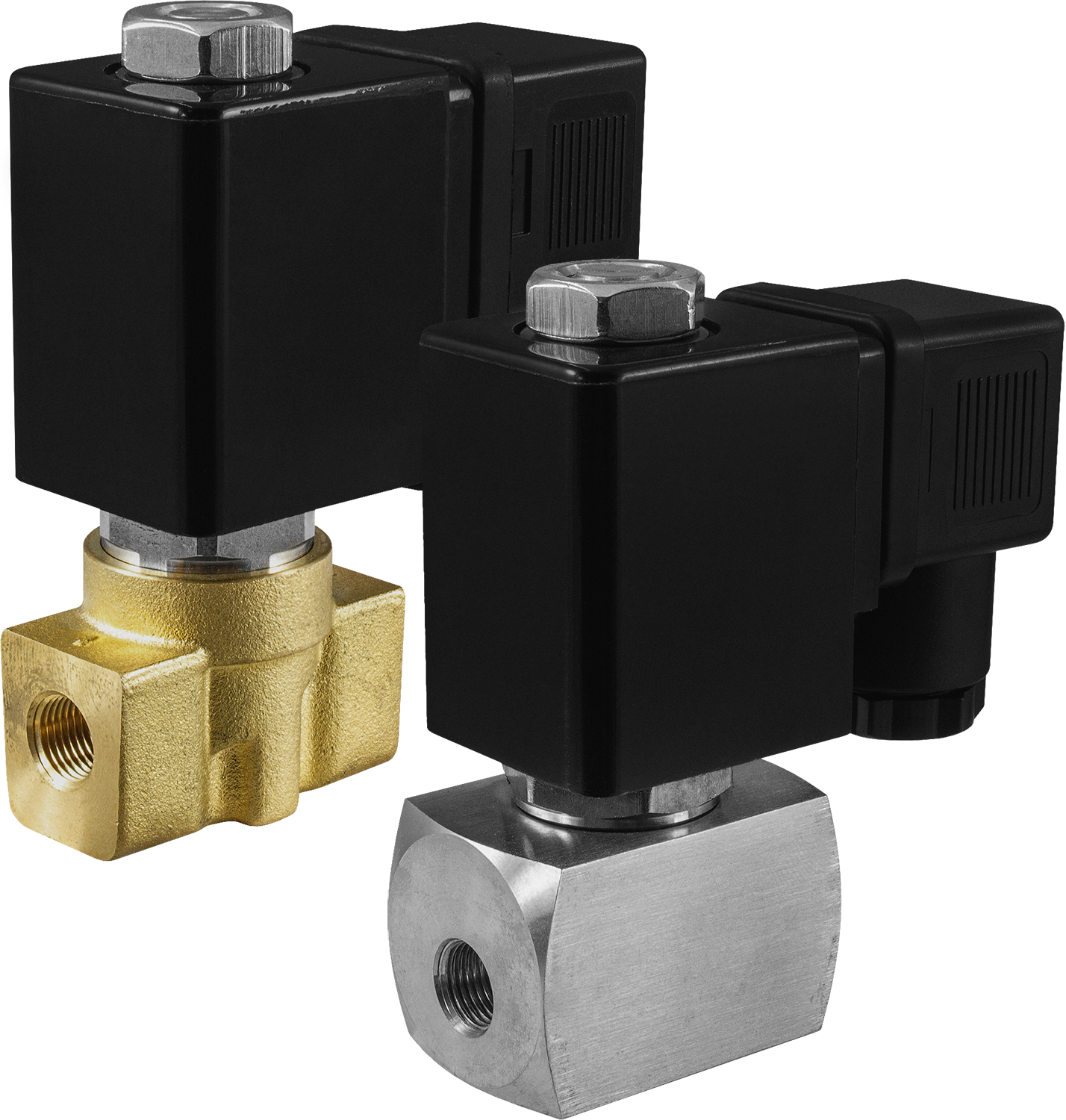

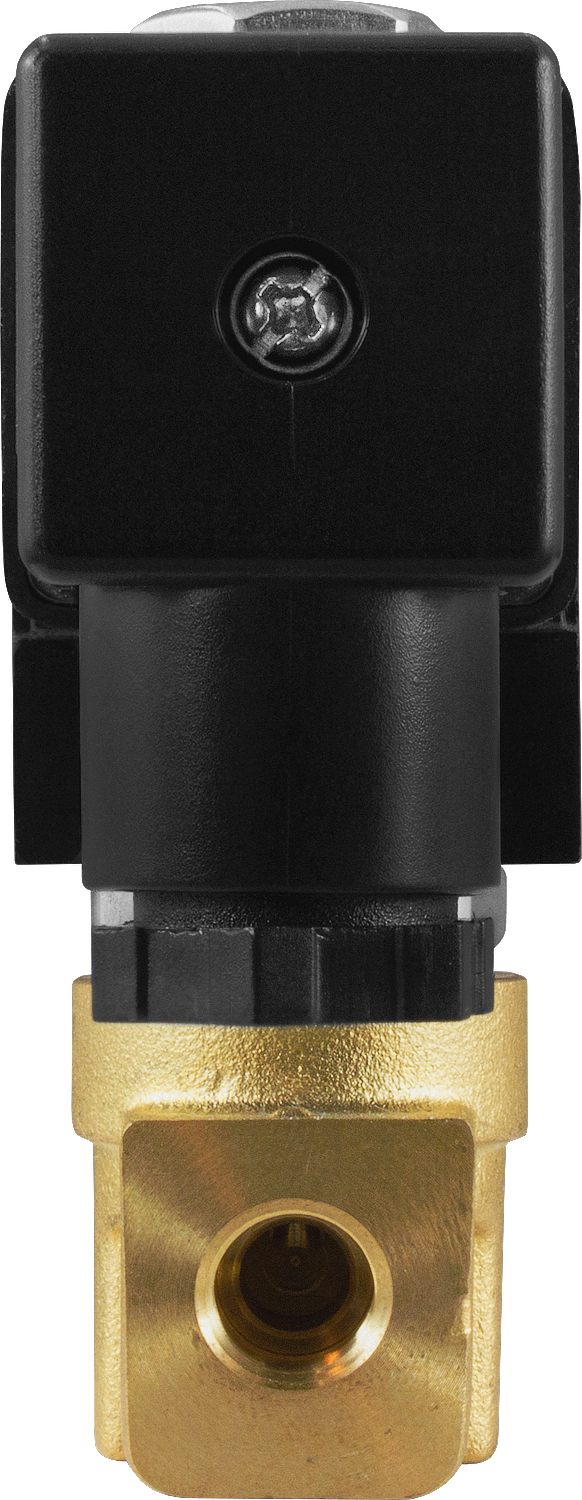

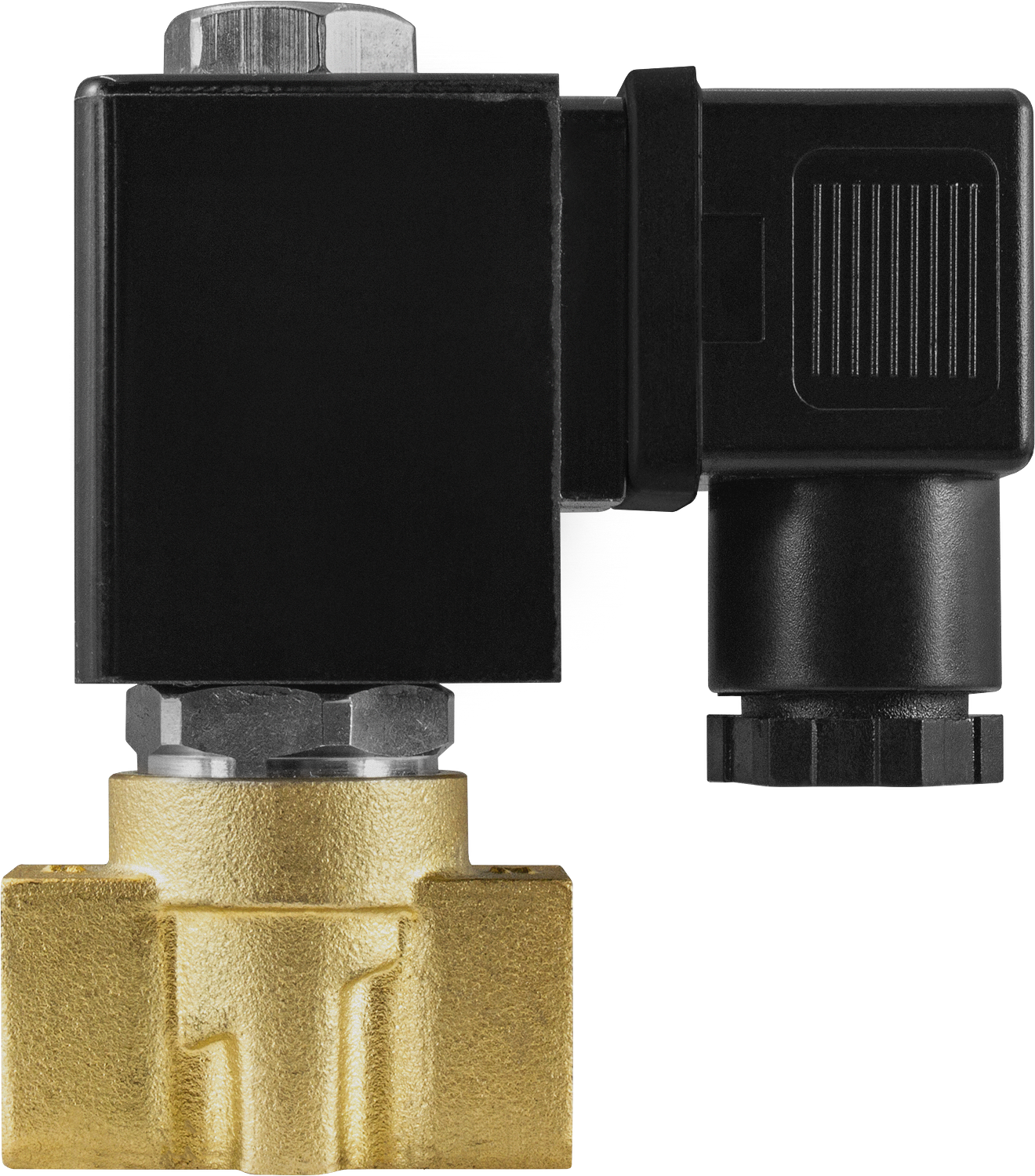

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCH31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-01-28-КВА
Особенности:
- Работа при высоком давлении до 10 МПа
- Работа при низких температурах от −30°С
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | PEEK | |
| Температура рабочей среды | −30…150°С
| |
| Рабочее давление | 0,01...7,0 –10,0 МПа | |
| Диаметр условного прохода | 1,0 мм, 1,6 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | S11B, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 22 ВА (AC), 13 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг
|
| AR-YCH31101 GBT | 1,0
| 0,026
| G⅛" | 0,01
| 10,0
| S11B
| 0,344 |
| AR-YCH31102 GBT
| G¼"
| 0,334
| |||||
| AR-YCH31161 GBT
| 1,6
| 0,077
| G⅛"
| 7,0
| 0,345 | ||
| AR-YCH31162 GBT
| G¼"
| 0,337
|

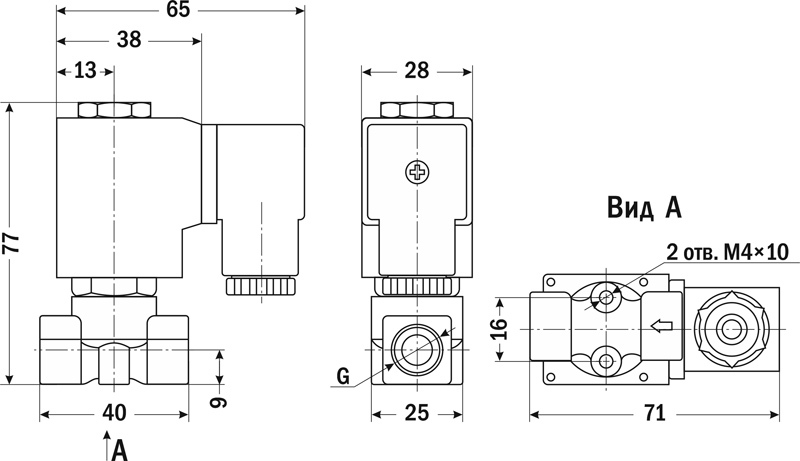

| Габаритные размеры
|
 |
