AR-GH100-6E
Описание прибора
Стоимость: 3942 р.
Срок поставки: Снято с производства

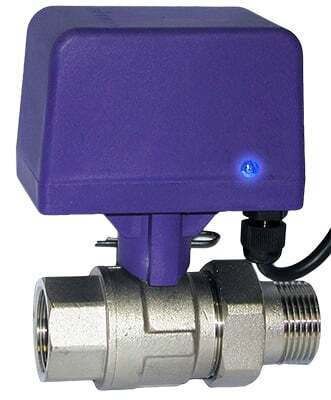

Кран шаровой однонаправленный с электроприводом AR-GH100-6E предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-02-КВА
Особенности:
- Вращение шара в одном направлении
- Светодиодная индикация полностью открытого состояния
- Плавное открытие
- Отсутствие гидроудара
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода

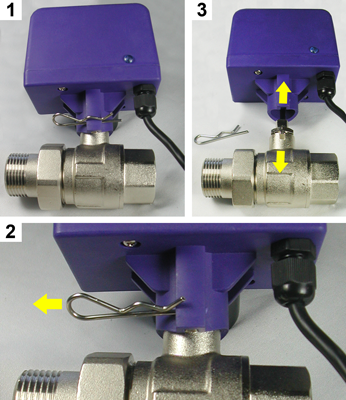

- Легко заменяемый привод
- Низкий уровень шума: менее 45 дБ
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: никелированнная латунь
Уплотнения: PTFЕ |
| Температура рабочей среды | −10…125°С
|
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 20...32 мм |
| Присоединение | Резьбовое G¾"...G1¼" |
| Модель электропривода | GH100-10Nm, IP65
|
| Питание | ~220 В
|
| Мощность
| 9 ВА |
| Время срабатывания
| 60…66 с
|
| Угол полного поворота
| 360° (однонаправленный)
|
| Крутящий момент
| 10 Н∙м
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GH100-6E-20
| 20
| 36
| Внутр./наруж. G¾"
| 0
| 1
| GH100-10Nm
|
| AR-GH100-6E-25 | 25
| 70
| Внутр./наруж. G1"
| |||
| AR-GH100-6E-32 | 32
| 112
| Внутр./наруж. G1¼"
|

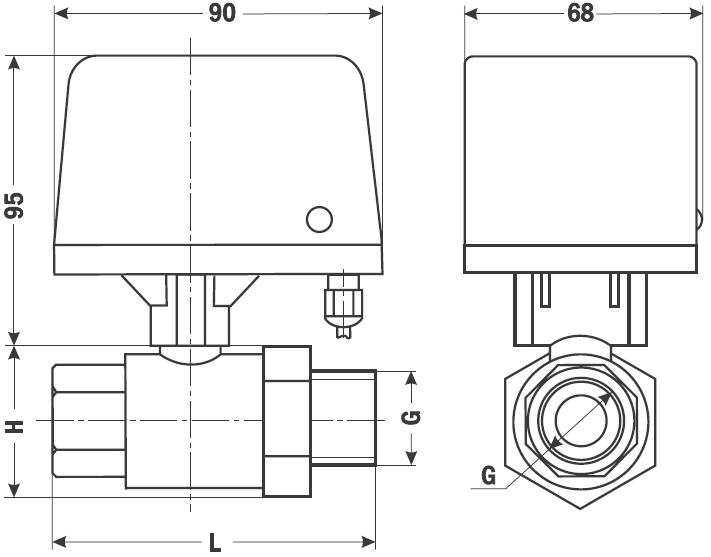

| Габаритные размеры
|
 |
| Размер, мм
| AR-GH100-6E-20 | AR-GH100-6E-25 | AR-GH100-6E-32 |
| H
| 41
| 52
| 58
|
| G
| ¾"
| 1"
| 1¼"
|
| L
| 98
| 108
| 128
|
| Вес, кг
| 0,97
| 1,25
| 1,57
|
Версия: 2014-10-02-КВА
