AR-GH100-2
Описание прибора
Стоимость: 3663 ... 5031
р.
Срок поставки: Со склада

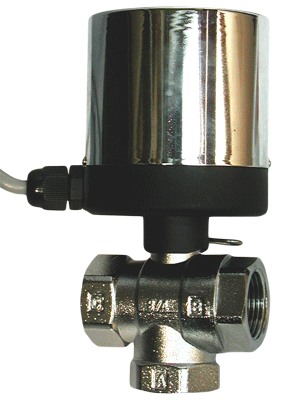

Кран шаровой смесительный неполнопроходной с электроприводом AR-GH100-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2015-04-14-КВА
Особенности:
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода

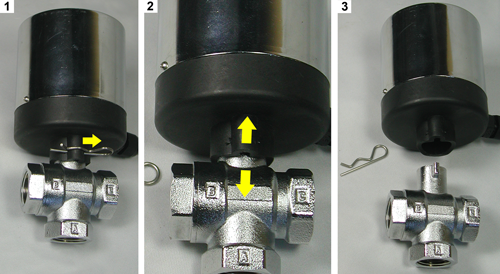

- Легко заменяемый привод
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- Двухслойное кольцевое уплотнение
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт | |
| Материал | Корпуса | Хромированная латунь
|
| Уплотнения | PTFЕ | |
| Температура рабочей среды | −10…125°С
| |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...23 мм | |
| Присоединение | Резьбовое Rc½"...Rc1" | |
| Модель электропривода | GH100-8Nm, IP65 | |
| Питание | ~220 В, ~110 В, =24 В
| |
| Мощность
| 14 ВА, 7 ВА, 3 Вт | |
| Время полного поворота
| для ~220 В, ~110 В | 7…9 с или 45…48 с
|
| для =24 В | 17…19 с | |
| Угол полного поворота
| 90° (вращение в обоих направлениях)
| |
| Крутящий момент
| 8 Н∙м
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GH100-2-15
| 12
| 15
| Rc½"
| 0
| 1
| GH100-8Nm
|
| AR-GH100-2-20
| 16
| 36
| Rc¾"
| |||
| AR-GH100-2-25
| 23
| 70
| Rc1"
|

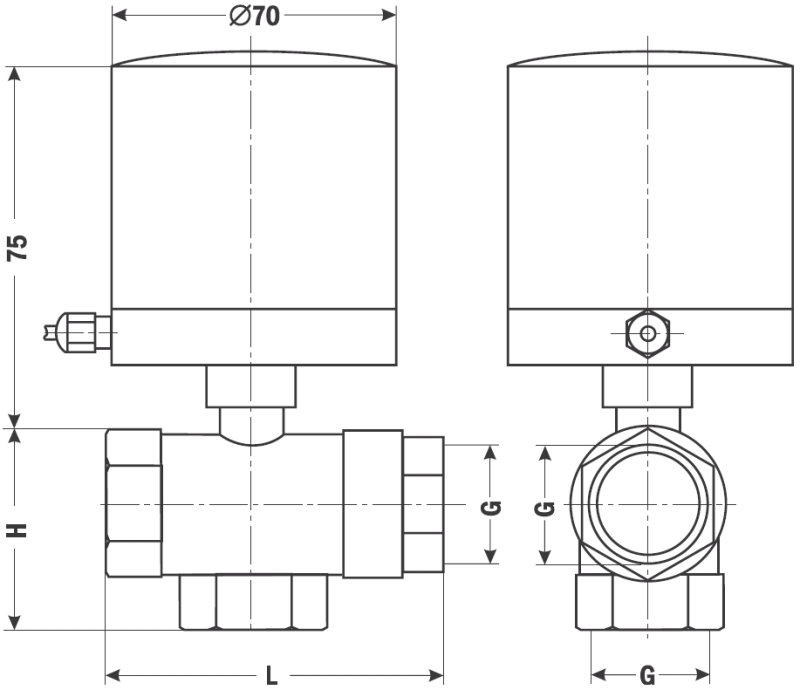

| Габаритные размеры
|
 |
| Размер, мм
| AR-GH100-2-15
| AR-GH100-2-20 | AR-GH100-2-25 |
| H
| 59
| 65
| 78
|
| G
| ½"
| ¾"
| 1"
|
| L
| 55
| 65
| 75
|
| Вес, кг
| 0,8
| 0,9
| 1,15
|
Версия: 2015-04-14-КВА
