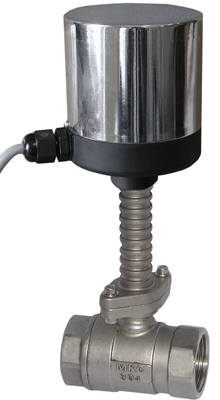

AR-GH100-3

Кран шаровой регулирующий неполнопроходной с электроприводом, для пара AR-GH100-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Плавная бесступенчатая регулировка
• Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода

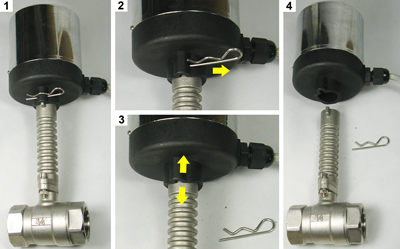

• Легко заменяемый привод
• Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения

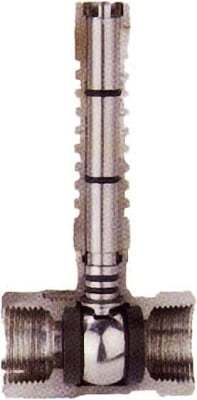

• 4-слойное кольцевое уплотнение из высокотемпературного углеродного волокна

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	Углеродное волокно, PTFЕ
Температура рабочей среды		−40…232°С
Рабочее давление		0...1 МПа
Диаметр условного прохода		16 мм, 23 мм
Присоединение		Резьбовое Rc¾", Rc1"
Модель электропривода		GH100-8Nm, IP65

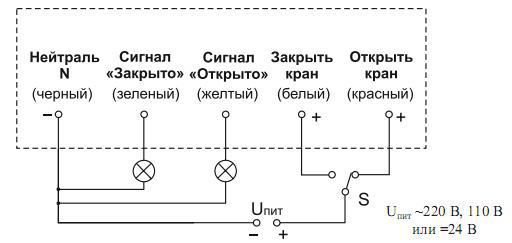

Питание		~220 В, ~110 В, =24 В
Мощность		14 ВА, 7 ВА, 3 Вт
Время полного поворота	для ~220 В, ~110 В	7…9 с или 45…48 с
	для =24 В	17…19 с
Угол полного поворота		90° (вращение в обоих направлениях)
Крутящий момент		8 Н∙м

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Модель электропривода
AR-GH100-3-20	16	36	Rc¾"	0	1	GH100-8Nm
AR-GH100-3-25	23	70	Rc1"

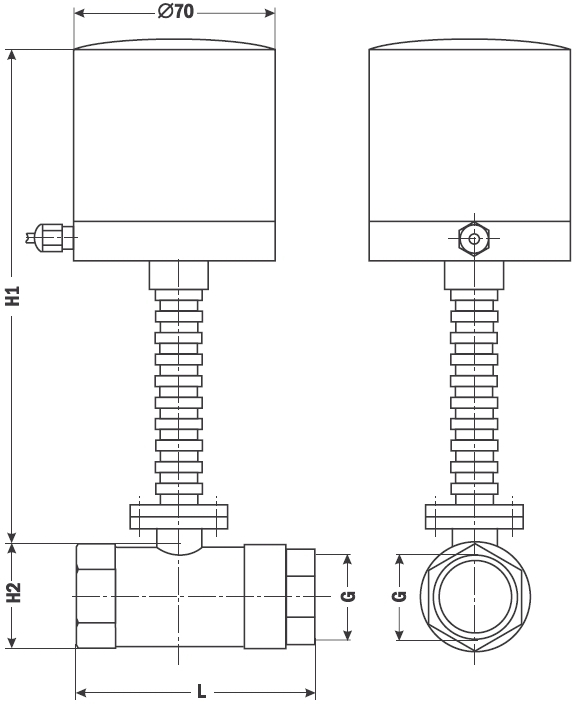

Габаритные размеры

Размер, мм	AR-GH100-3-20	AR-GH100-3-25
H1	170	173
H2	36	42
G	¾"	1"
L	65	77
Вес, кг	0,98	1,14

Версия: 2015-04-14-КВА
