AR-GH100-4
Описание прибора
Срок поставки: Снято с производства

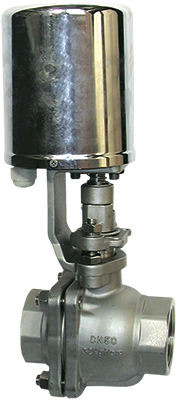

Кран шаровой регулирующий с электроприводом, для пара AR-GH100-4 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2015-10-26-КВА
Особенности:
- Высокий крутящий момент
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
- Двухслойное кольцевое уплотнение из высокотемпературного углеродного волокна
- Низкий уровень шума: менее 45 дБ
Параметр
| Значение
|
Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
Материал | Корпуса: нержавеющая сталь
Уплотнения: углеродное волокно, PTFЕ |
Температура рабочей среды | −180…232°С
|
Рабочее давление | 0...2,5 МПа |
Диаметр условного прохода | 50...65 мм |
Присоединение | Резьбовое Rc2"...Rc2½" |
Модель электропривода | GH100-40Nm, IP65
|
Питание | ~220 В
|
Мощность
| 45 ВА |
Время полного поворота
| 12…15 с или 42…49 с
|
Угол полного поворота
| 90° (вращение в обоих направлениях)
|
Крутящий момент
| 40 Н∙м
|
Модификации:
Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
AR-GH100-4-50 | 50 | 288 | Rc2" | 0
| 2,5
| GH100-40Nm
|
AR-GH100-4-65 | 65 | н/д | Rc2½" |

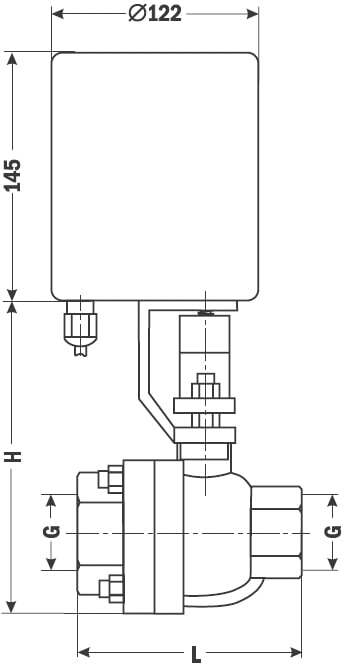

Габаритные размеры
|
Размер, мм
| AR-GH100-4-50
| AR-GH100-4-65
|
H
| 235
| 274
|
G
| 2"
| 2½"
|
L
| 140
| 159
|
Вес, кг
| 8,61
| 12,34
|
Версия: 2015-10-26-КВА

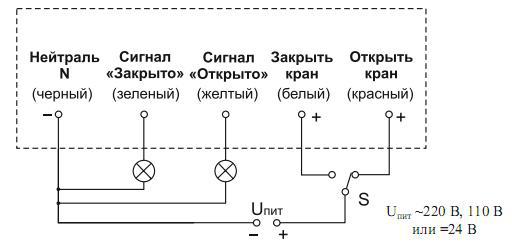

Схемы
