AR-GRV
Описание прибора
Срок поставки: Снято с производства

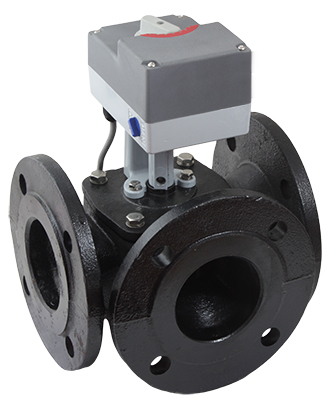

Кран трехходовой фланцевый с электроприводом AR-GRV предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-02-КВА
Особенности:
- Автоматическое или ручное управление приводом
- Высокий крутящий момент
- Плавная бесступенчатая регулировка
- Простота монтажа
- Легко заменяемый привод
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода |
| Материал корпуса
| Чугун |
| Материал уплотнения
| EPDM |
| Температура рабочей среды | 0..120°С
|
| Рабочее давление | 0...0,6 МПа |
| Диаметр условного прохода | 40...80 мм |
| Присоединение | Фланцевое F1½"...F3" |
| Модель электропривода | GRV |
| Питание | ~220 В
|
| Мощность
| 9 ВА |
| Время полного поворота
| 130...150 с
|
| Угол полного поворота
| 90° (вращение в обоих направлениях)
|
| Крутящий момент
| 50 Н∙м
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GRV40 | 40
| 25
| F1½" | 0
| 0,6
| GRV |
| AR-GRV50 | 50
| 40
| F2"
| |||
| AR-GRV65 | 65
| 63
| F2½"
| |||
| AR-GRV80 | 80
| 100
| F3"
|

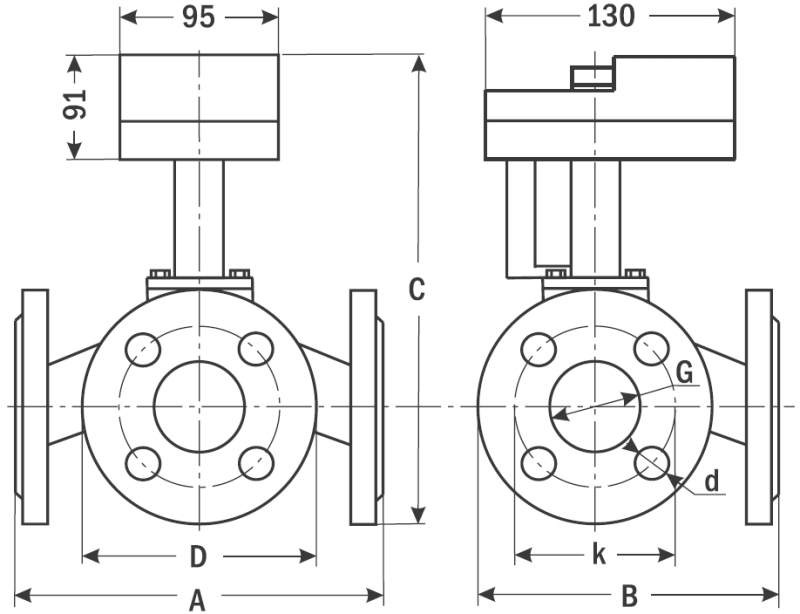

| Габаритные размеры
|
 |
| Размер, мм
| AR-GRV40
| AR-GRV50
| AR-GRV65
| AR-GRV80
|
| A
| 180
| 180
| 200
| 230
|
| B
| 155
| 160
| 180
| 210
|
| C
| 301
| 311
| 331
| 361
|
| D
| 130
| 140
| 160
| 190
|
| G
| ¾"
| 1"
| 1¼"
| 1½"
|
| d
| 14
| 14
| 14
| 19
|
| k
| 100
| 110
| 130
| 150
|
| Вес, кг
| 7,77
| 8,95
| 11,5
| 15,7
|
Версия: 2014-10-02-КВА

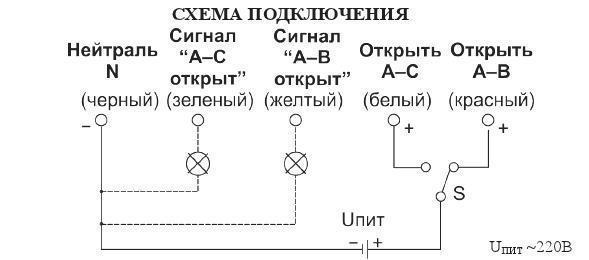

Схемы
