AR-GBI
Описание прибора
Срок поставки: Выполняется под заказ

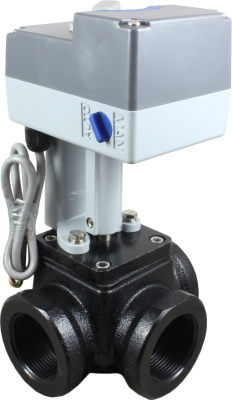

Кран шаровой трехходовой с электроприводом AR-GBI предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-02-КВА
Особенности:
- Автоматическое или ручное управление приводом
- Высокий крутящий момент
- Плавная бесступенчатая регулировка
- Простота монтажа
- Легко заменяемый привод
- Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода |
| Материал корпуса
| Чугун |
| Материал уплотнения
| EPDM |
| Температура рабочей среды | 0..100°С
|
| Рабочее давление | 0...0,6 МПа |
| Диаметр условного прохода | 20...40 мм |
| Присоединение | резьбовое Rc¾"...Rc 1½" |
| Модель электропривода | GBI
|
| Питание | ~220 В
|
| Мощность
| 9 ВА |
| Время полного поворота
| 120...130 с
|
| Угол полного поворота
| 90° (вращение в обоих направлениях)
|
| Крутящий момент
| 50 Н∙м
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GBI31.20
| 20
| 6,3
| Rc¾"
| 0
| 0,6
| GBI
|
| AR-GBI31.25
| 25
| 10
| Rc1"
| |||
| AR-GBI31.32
| 32
| 16
| Rc1¼"
| |||
| AR-GBI31.40
| 40
| 25
| Rc1½"
|

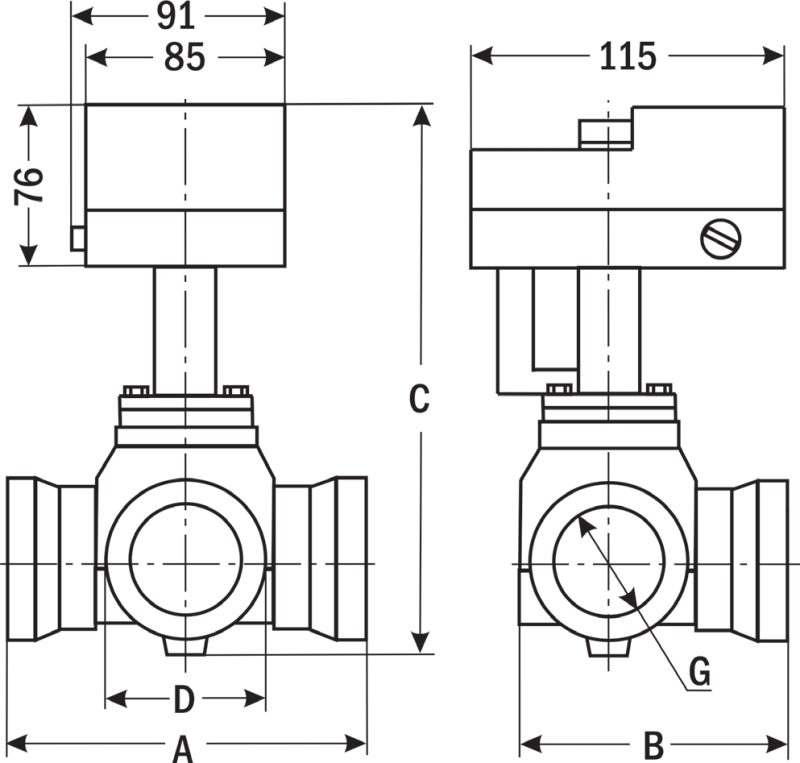

| Габаритные размеры
|
 |
| Размер, мм
| AR-GBI31.20
| AR-GBI31.25 | AR-GBI31.32 | AR-GBI31.40 |
| A
| 110
| 110
| 130
| 130
|
| B
| 77
| 80,7
| 86,7
| 105
|
| C
| 201
| 210
| 226
| 250
|
| D
| 44
| 51,5
| 63,5
| 72
|
| G
| ¾"
| 1"
| 1¼"
| 1½"
|
Версия: 2014-10-02-КВА

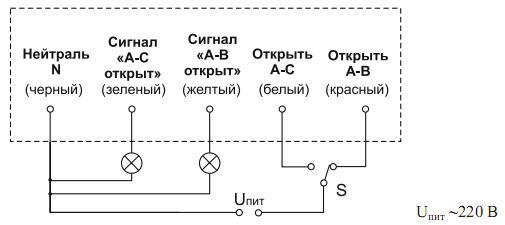

Схемы
