AR-G100-12

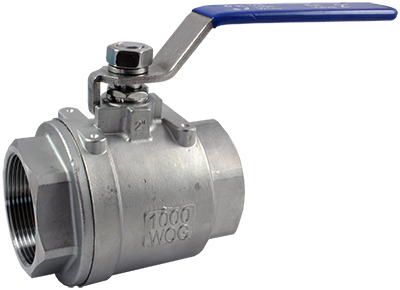

Кран шаровой с ручным управлением AR-G100-12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Полнопроходной с ручным управлением
• Коническая резьба Rc является предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, вакуум, масла, бензин, слабые кислоты, спирт
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFЕ
Температура рабочей среды	−25...180°С
Рабочее давление	0...1,6 МПа
Максимальное давление	до 6,4 МПа
Диаметр условного прохода	6...100 мм
Присоединение	Резьбовое Rc¼"...Rc4"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа
AR-G100-12-6	6	5,4	Rc¼"	0	1,6
AR-G100-12-10	10	6	Rc⅜"
AR-G100-12-15	15	6	Rc½"
AR-G100-12-20	20	14	Rc¾"
AR-G100-12-25	25	25	Rc1"
AR-G100-12-32	32	43	Rc1¼"
AR-G100-12-40	40	64	Rc1½"
AR-G100-12-50	50	100	Rc2"
AR-G100-12-65	65	160	Rc2½"
AR-G100-12-80	80	280	Rc3"
AR-G100-12-100	100	450	Rc4"

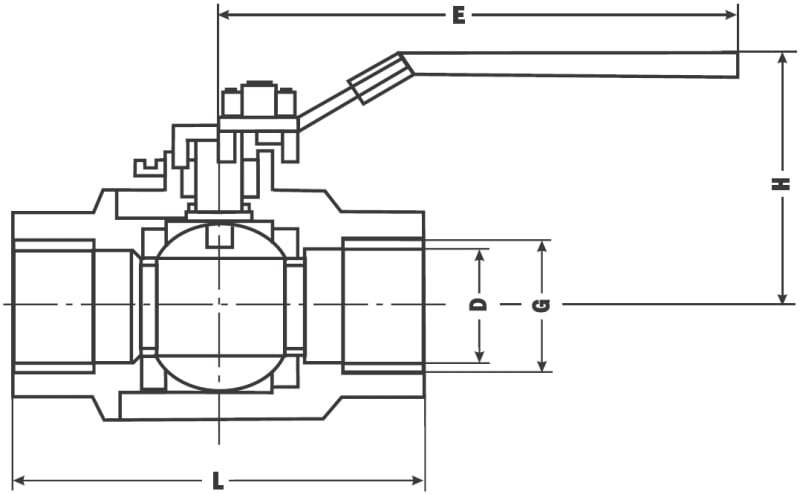

Габаритные размеры

Модель	Размеры, мм					Вес, кг
	G	D	L	H	E
AR-G100-12-6	¼"	11,6	55	50	97	0,22
AR-G100-12-10	⅜"	12,7	55	50	105	0,21
AR-G100-12-15	½"	15	62	57	104	0,29
AR-G100-12-20	¾"	20	73	66	120	0,49
AR-G100-12-25	1"	25	83	69	150	0,75
AR-G100-12-32	1¼"	32	99	78	160	1,18
AR-G100-12-40	1½"	38	105	95	180	1,67
AR-G100-12-50	2"	50	120	110	190	2,26
AR-G100-12-65	2½"	65	155	130	250	4,2
AR-G100-12-80	3"	80	168	145	265	5,82
AR-G100-12-100	4"	100	200	160	290	10,5

Версия: 2014-10-03-КВА
