AR-G100-IB
Описание прибора
Стоимость: 6451 р.
Срок поставки: Со склада

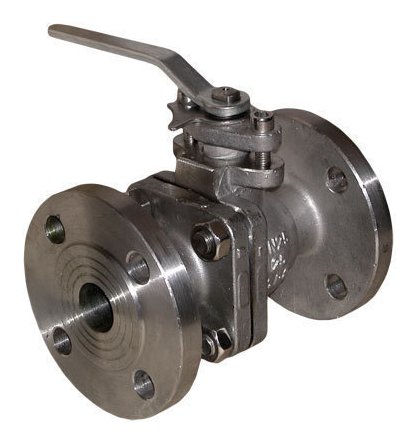

Кран шаровой фланцевый с ручным управлением AR-G100-IB предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-03-КВА
Особенности:
- Полнопроходной с ручным управлением
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, вакуум, масла, бензин, мазут, слабые кислоты, спирт |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFЕ |
| Температура рабочей среды | −29...180°С
|
| Рабочее давление | 0...2,5 МПа |
| Максимальное давление
| до 6,4 МПа
|
| Диаметр условного прохода | 15...200 мм |
| Присоединение | Фланцевое F½"...F8" |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа |
| AR-G100-IB-15
| 15
| 6
| F½"
| 0
| 2,5
|
| AR-G100-IB-20
| 20
| 14
| F¾"
| ||
| AR-G100-IB-25
| 25
| 26
| F1"
| ||
| AR-G100-IB-32
| 32
| 43
| F1¼" | ||
| AR-G100-IB-40
| 40
| 64
| F1½" | ||
| AR-G100-IB-50
| 50
| 100
| F2" | ||
| AR-G100-IB-65
| 65
| 160
| F2½" | ||
| AR-G100-IB-80
| 80
| 280
| F3" | ||
| AR-G100-IB-100
| 100
| 450
| F4"
| ||
| AR-G100-IB-125
| 125
| 690
| F5"
| ||
| AR-G100-IB-150
| 150
| 1100
| F6"
| ||
| AR-G100-IB-200
| 200
| 1500
| F8"
|

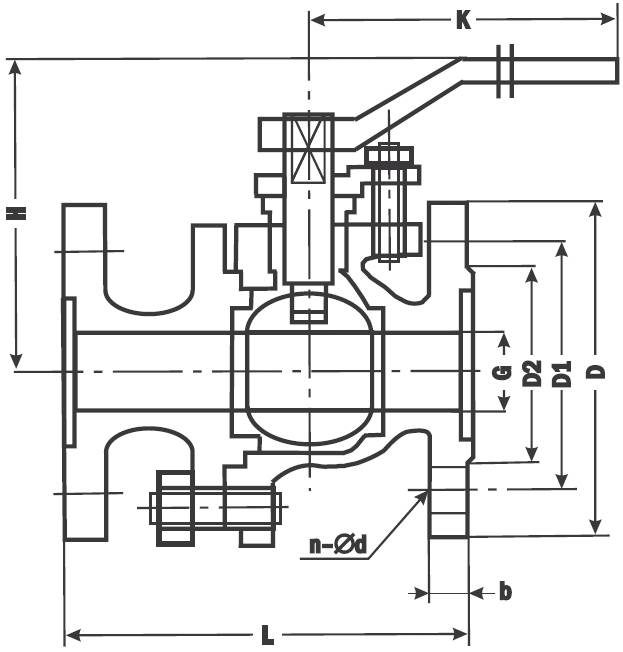

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||
| G
| L
| D
| D1
| D2
| b | n-∅ d
| H
| K
| |
| AR-G100-IB-15
| ½"
| 139
| 95
| 65
| 45
| 16
| 4-∅ 14
| 103
| 130
|
| AR-G100-IB-20
| ¾"
| 140
| 105
| 75
| 55
| 16
| 4-∅ 14
| 112
| 160
|
| AR-G100-IB-25
| 1"
| 150
| 115
| 85
| 65
| 13
| 4-∅ 14
| 123
| 130
|
| AR-G100-IB-32
| 1¼"
| 180
| 135
| 100
| 78
| 18
| 4-∅ 18
| 150
| 230
|
| AR-G100-IB-40
| 1½"
| 200
| 145
| 110
| 85
| 18
| 4-∅ 18
| 158
| 230
|
| AR-G100-IB-50
| 2"
| 195
| 160
| 125
| 100
| 16
| 4-∅ 18
| 130
| 190
|
| AR-G100-IB-65
| 2½"
| 250
| 160
| 145
| 120
| 22
| 8-∅ 18
| 197
| 350
|
| AR-G100-IB-80
| 3"
| 280
| 185
| 160
| 135
| 22
| 8-∅ 18
| 222
| 450
|
| AR-G100-IB-100
| 4"
| 280
| 230
| 190
| 160
| 22
| 8-∅ 23
| 210
| 290
|
| AR-G100-IB-125
| 5"
| 400
| 270
| 220
| 188
| 28
| 8-∅ 23
| 275
| 600
|
| AR-G100-IB-150
| 6"
| 400
| 300
| 250
| 218
| 30
| 8-∅ 25
| 285
| 800
|
| AR-G100-IB-200
| 8" | 550
| 375
| 320
| 282
| 38
| 8-∅ 30
| 340
| 1200
|
Версия: 2014-10-03-КВА
