Р-Х000
Описание прибора
Регулятор давления Р-Х000 предназначен для поддержания давления на заданном уровне в пневматических системах
Особенности:
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Сброс избыточного давления из вторичной магистрали через мембрану
- Рукоятка легко фиксируется в нужном положении путем нажатия
- Материал корпуса: алюминиевый сплав
| Параметр | Значение |
| Рабочая среда
| Очищенный воздух
|
| Рабочее давление
| 0...1 МПа
|
| Максимальное давление
| 1,5 МПа
|
| Диапазон регулировки
| 0,05...0,85 МПа |
| Присоединение
| М5, G⅛"...G1" |
| Присоединение манометра
| G1∕16"...G¼" |
| Расход воздуха
| 110...8000 л/мин
|
| Рабочая температура | 5...60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Присоединение манометра | Вес, кг
|
| Р-1000-M5
| 110
| M5 | G1∕16"
| 0,08
|
| Р-2000-01 | 550
| G⅛"
| G⅛"
| 0,27
|
| Р-2000-02
| 550
| G¼" | G⅛"
| 0,27
|
| Р-2500-02 | 2000
| G¼" | G⅛" | 0,27
|
| Р-2500-03 | 2000
| G⅜" | G⅛" | 0,27
|
| Р-3000-02
| 2500
| G¼" | G⅛"
| 0,41
|
| Р-3000-03
| 2500
| G⅜" | G⅛"
| 0,41
|
| Р-4000-03 | 6000
| G⅜" | G¼"
| 0,84
|
| Р-4000-04
| 6000
| G½" | G¼"
| 0,84
|
| Р-4000-06
| 6000
| G¾" | G¼"
| 0,94
|
| Р-5000-06
| 8000
| G¾" | G¼"
| 1,19
|
| Р-5000-10
| 8000
| G1" | G¼"
| 1,19
|

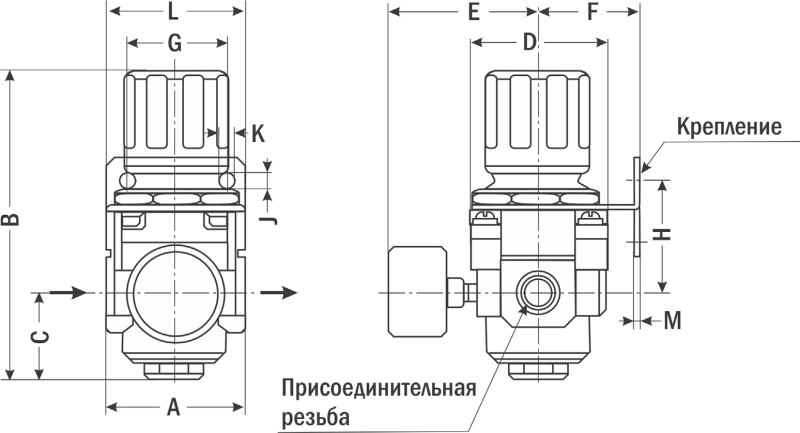

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| ||||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| J
| K
| L
| M
| N*
| |
| Р-1000 | 25
| 61,5
| 11
| 25
| 26
| 25
| 28
| 30
| 4,5
| 6,5
| 40
| 2
| 20,5
|
| Р-2000 | 40
| 95
| 17
| 40
| 56,8
| 30
| 34
| 44
| 5,4
| 15,4
| 55
| 2,3
| 33,5
|
| Р-2500 | 53
| 102,5
| 25
| 48
| 60,8
| 30
| 34
| 44
| 5,4
| 15,4
| 55
| 2,3
| 33,5
|
| Р-3000 | 53
| 127,5
| 35
| 53
| 60,8
| 39
| 40
| 46
| 6,5
| 8
| 53
| 2,3
| 42,5
|
| Р-4000 | 70
| 149,5
| 37,5
| 70
| 65,5
| 49,2
| 54
| 54
| 8,5
| 10,5
| 70
| 2,3
| 52,5
|
| Р-4000-06 | 75
| 154
| 40,5
| 70
| 69,5
| 49,2
| 54
| 55,5
| 8,5
| 10,5
| 70
| 2,3
| 52,5
|
| Р-5000 | 90
| 168
| 48
| 90
| 75,5
| 49,2
| 54
| 62
| 8,5
| 10,5
| 70
| 2,3
| 52,5
|
