ФР-Х000
Описание прибора
Фильтр-влагоотделитель с регулятором давления ФР-Х000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах
Особенности:
- Регулятор давления и фильтр-влагоотделитель в одном корпусе
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Рукоятка легко фиксируется в нужном положении путем нажатия
- Фильтрующий элемент легко заменяется, изготовлен из пластика
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с EW3000 стакан защищен металлическим кожухом)
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0...1 МПа
|
| Максимальное давление
| 1,5 МПа
|
| Диапазон регулировки
| 0,05...0,85 МПа |
| Тонкость очистки
| 25 мкм
|
| Присоединение
| М5, G⅛"...G1" |
| Присоединение манометра
| G1∕16"...G¼" |
| Расход воздуха
| 110...7000 л/мин
|
| Рабочая температура | 5...60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Присоединение манометра | Вес, кг
|
| ФР-1000-M5
| 110
| M5 | G1∕16"
| 0,09
|
| ФР-2000-01 | 750
| G⅛"
| G⅛"
| 0,36
|
| ФР-2000-02
| 750
| G¼" | G⅛"
| 0,36
|
| ФР-3000-02
| 1500
| G¼" | G⅛"
| 0,56
|
| ФР-3000-03
| 1500
| G⅜" | G⅛"
| 0,56
|
| ФР-4000-03 | 4000
| G⅜" | G¼"
| 1,15
|
| ФР-4000-04
| 4000
| G½" | G¼"
| 1,15
|
| ФР-4000-06
| 6000
| G¾" | G¼"
| 1,21
|
| ФР-5000-06
| 7000
| G¾" | G¼"
| 1,7
|
| ФР-5000-10
| 7000
| G1" | G¼"
| 1,7
|

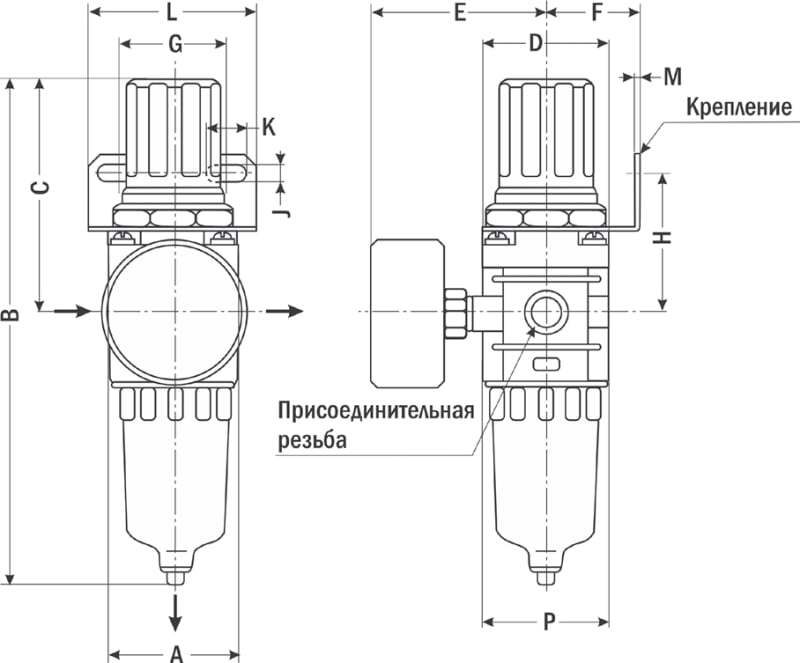

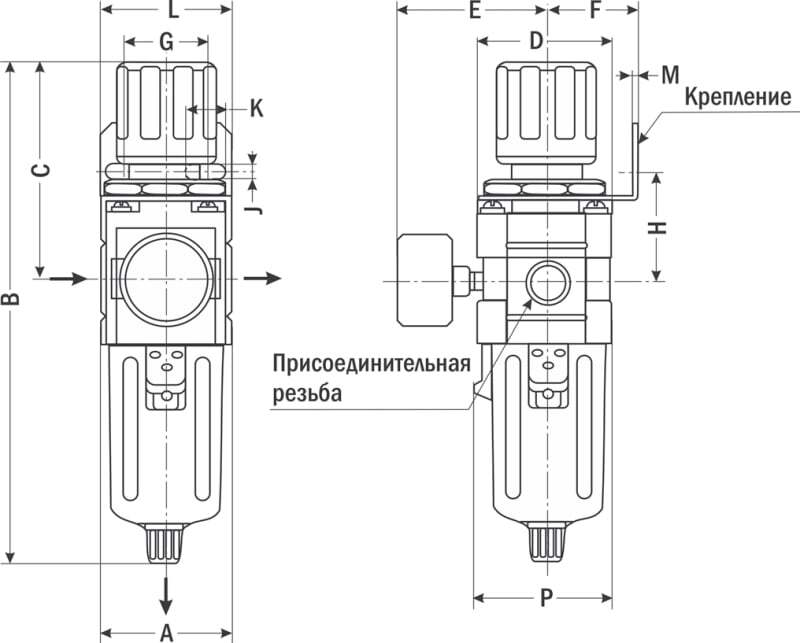

| Габаритные размеры |
 |
| ФР-1000, ФР-2000 |
 |
| ФР-3000, ФР-4000, ФР-5000 |
| Модель
| Размеры, мм
| |||||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| J
| K
| L
| M
| N*
| P
| |
| ФР-1000 | 25
| 109,5
| 50,5
| 25
| 26
| 25
| 28
| 30
| 4,5
| 6,5
| 40
| 2
| 20,5
| 28
|
| ФР-2000 | 40
| 164,5
| 78
| 40
| 56,8
| 30
| 34
| 43,5
| 5,4
| 15,4
| 55
| 2,3
| 33,5
| 40
|
| ФР-3000 | 53
| 211
| 92,5
| 53
| 60,8
| 39
| 40
| 46
| 6,5
| 8
| 53
| 2,3
| 42,5
| 56
|
| ФР-4000 | 70
| 262
| 112
| 70
| 70,5
| 49,2
| 54
| 53,5
| 8,5
| 10,5
| 70
| 2,3
| 52,5
| 73
|
| ФР-4000-06 | 75
| 267
| 114
| 70
| 70,5
| 49,2
| 54
| 55,5
| 8,5
| 10,5
| 70
| 2,3
| 52,5
| 73
|
| ФР-5000 | 90
| 338
| 116
| 90
| 75,5
| 49,2
| 54
| 62
| 8,5
| 10,5
| 70
| 2,3
| 52,5
| 90
|
