ФРЛ-Х010
Описание прибора
Блок подготовки сжатого воздуха вертикальной компоновки ФРЛ-Х010 предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика, легко заменяется
- Смазка осуществляется масляным туманом Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0...1 МПа
|
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 25 мкм
|
| Присоединение
| G¼"...G1" |
| Расход воздуха
| 500...4000 л/мин |
| Рабочая температура | 5...60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм
| Вес, кг
|
| ФРЛ-2010-02
| 500
| G¼" | 90×164,5×86,8
| 0,66
|
| ФРЛ-3010-02
| 1700
| G¼" | 117×211×101,8
| 0,98
|
| ФРЛ-3010-03
| 1700
| G⅜" | 117×211×101,8
| 0,98
|
| ФРЛ-4010-03 | 3000
| G⅜" | 154×262×120,5
| 1,93
|
| ФРЛ-4010-04
| 3000
| G½" | 154×262×120,5
| 1,93
|
| ФРЛ-4010-06
| 3000
| G¾" | 164×267×120,5
| 1,99
|
| ФРЛ-5010-06
| 4000
| G¾" | 195×338×145,3
| 3,02
|
| ФРЛ-5010-10
| 4000
| G1" | 195×338×145,3
| 3,02
|
| Габаритные размеры |
 |

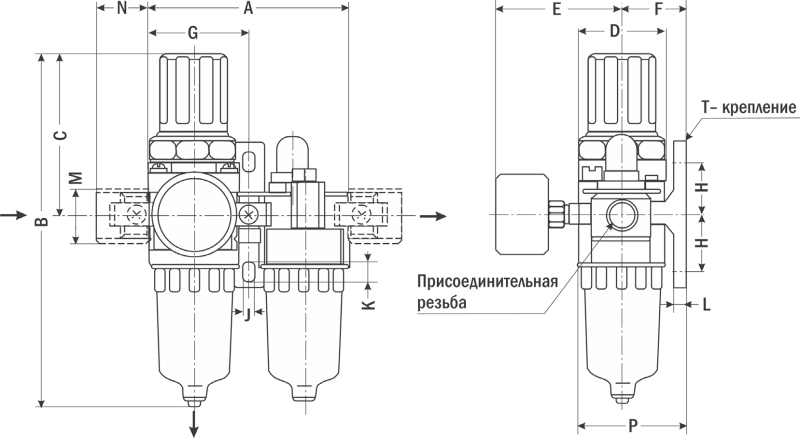

| ФРЛ-1010, ФРЛ-2010 |
 |

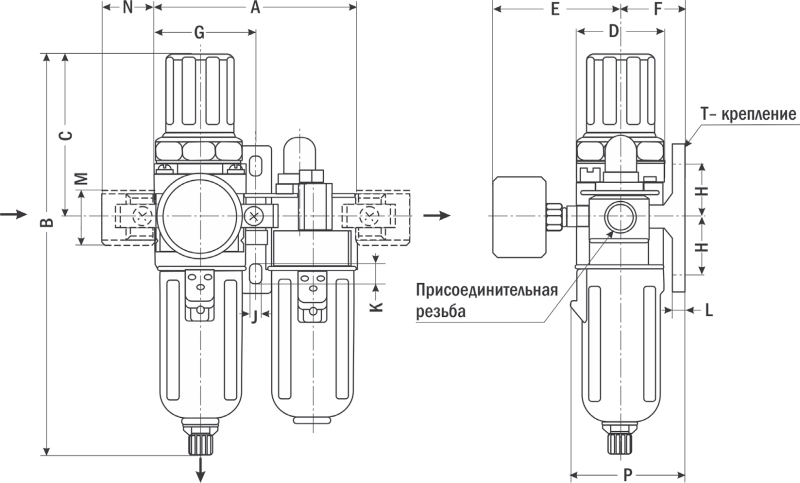

| ФРЛ-3010, ФРЛ-4010, ФРЛ-5010 |
| Размер, мм
| ФРЛ-1010 | ФРЛ-2010 | ФРЛ-3010 | ФРЛ-4010 | ФРЛ-4010-06 | ФРЛ-5010 |
| A
| 58
| 90
| 117
| 154
| 164
| 195
|
| B
| 109,5
| 164,5
| 211
| 262
| 267
| 338
|
| C
| 50,5
| 78
| 92,5
| 112
| 114
| 116
|
| D
| 25
| 40
| 53
| 70
| 70
| 90
|
| E
| 26
| 56,8
| 60,8
| 70,5
| 70,5
| 75,5
|
| F
| 25
| 30
| 41
| 50
| 50
| 69,8
|
| G
| 29
| 45
| 58,5
| 77
| 82
| 97,5
|
| H
| 20
| 24
| 35
| 40
| 40
| 50
|
| J
| 4,5
| 5,5
| 7
| 9
| 9
| 12
|
| K
| 7,5
| 8,5
| 11
| 13
| 13
| 16
|
| L
| 5
| 5
| 7
| 7
| 7
| 10,5
|
| M
| 17,5
| 22
| 34,2
| 42,2
| 46,2
| 55,2
|
| N
| 16
| 23
| 26
| 33
| 36
| 40
|
| P
| 38,5
| 50
| 70,5
| 88
| 88
| 115
|
