ФРЛ-Х000
Описание прибора

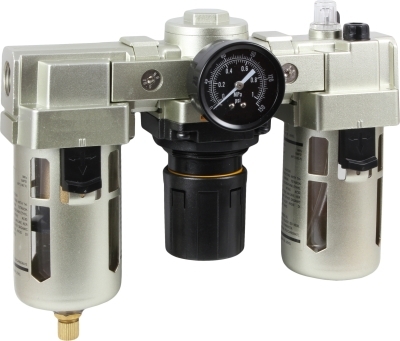

Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ-Х000 предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика, легко заменяется
- Смазка осуществляется масляным туманом Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0...1 МПа
|
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 25 мкм
|
| Присоединение
| G¼"...G1" |
| Расход воздуха
| 500...5000 л/мин |
| Рабочая температура | 5...60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм
| Вес, кг
|
| ФРЛ-2000-02
| 500
| G¼" | 140×125×86,8
| 0,74
|
| ФРЛ-3000-02
| 2000
| G¼" | 181×156,5×101,8
| 1,18
|
| ФРЛ-3000-03
| 2000
| G⅜" | 181×156,5×101,8
| 1,18
|
| ФРЛ-4000-03 | 4000
| G⅜" | 238×191,5×115,5
| 2,14
|
| ФРЛ-4000-04
| 4000
| G½" | 238×191,5×115,5
| 2,14
|
| ФРЛ-4000-06
| 4500
| G¾" | 253×193×119,5
| 2,47
|
| ФРЛ-5000-06
| 5000
| G¾" | 300×271,5×145,3
| 3,82
|
| ФРЛ-5000-10
| 5000
| G1" | 300×271,5×145,3
| 3,82
|
| Габаритные размеры |
 |
| ФРЛ-1000, ФРЛ-2000 |
 |
| ФРЛ-3000, ФРЛ-4000, ФРЛ-5000 |
| Размер, мм
| ФРЛ-1000 | ФРЛ-2000 | ФРЛ-3000 | ФРЛ-4000 | ФРЛ-4000-06 | ФРЛ-5000 |
| A
| 91
| 140
| 181
| 238
| 253
| 300
|
| B
| 84,5
| 125
| 156,5
| 191,5
| 193
| 271,5
|
| C
| 25,5
| 38
| 38
| 41
| 40,5
| 48
|
| D
| 25
| 40
| 53
| 70
| 70
| 90
|
| E
| 26
| 56,8
| 60,8
| 65,5
| 69,5
| 75,5
|
| F
| 25
| 30
| 41
| 50
| 50
| 69,8
|
| G
| 33
| 50
| 64
| 84
| 89
| 105
|
| H
| 20
| 24
| 35
| 40
| 40
| 50
|
| J
| 4,5
| 5,5
| 7
| 9
| 9
| 12
|
| K
| 7,5
| 8,5
| 11
| 13
| 13
| 16
|
| L
| 5
| 5
| 7
| 7
| 7
| 10,5
|
| M
| 17,5
| 22
| 34,2
| 42,2
| 46,2
| 55,2
|
| N
| 16
| 23
| 26
| 33
| 36
| 40
|
| P
| 38,5
| 50
| 70,5
| 88
| 88
| 115
|
