Ф-Х000
Описание прибора
Фильтр-влагоотделитель Ф-Х000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата
Особенности:
Модификации:
Версия: 2014-10-06-КВА
Особенности:
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтрующий элемент легко заменяется, изготовлен из пластика
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с EF3000 стакан защищен металлическим кожухом)
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0...1 МПа
|
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 25 мкм
|
| Присоединение
| М5, G¼"...G1" |
| Расход воздуха
| 110...7000 л/мин
|
| Рабочая температура | 5...60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Объем резервуара, см³ | Вес, кг
|
| Ф-1000-M5
| 110
| M5 | 4
| 0,07
|
| Ф-2000-02
| 750
| G¼" | 15
| 0,19
|
| Ф-3000-02
| 1500
| G¼" | 20
| 0,29
|
| Ф-3000-03
| 1500
| G⅜" | 20
| 0,29
|
| Ф-4000-04
| 4000
| G½" | 45
| 0,55
|
| Ф-4000-06
| 6000
| G¾" | 45
| 0,55
|
| Ф-5000-06
| 7000
| G¾" | 130
| 1,08
|
| Ф-5000-10
| 7000
| G1" | 130
| 1,08
|
| Габаритные размеры |
 |

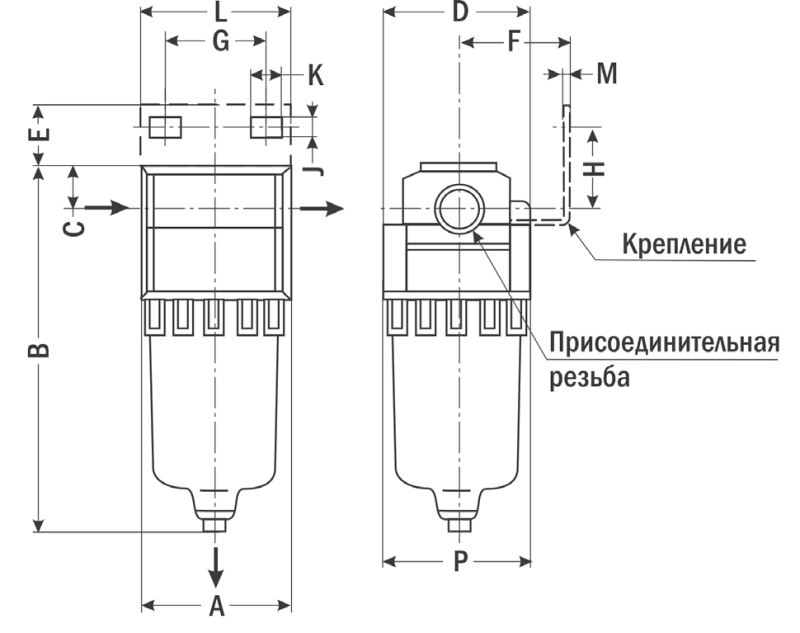

| Ф-1000, Ф-2000 |
 |

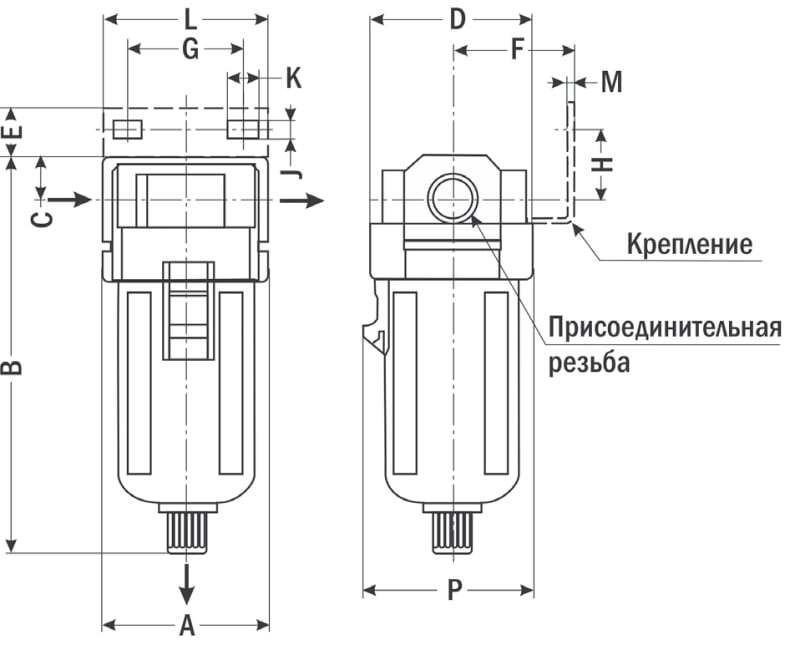

| Ф-3000, Ф-4000 |
 |

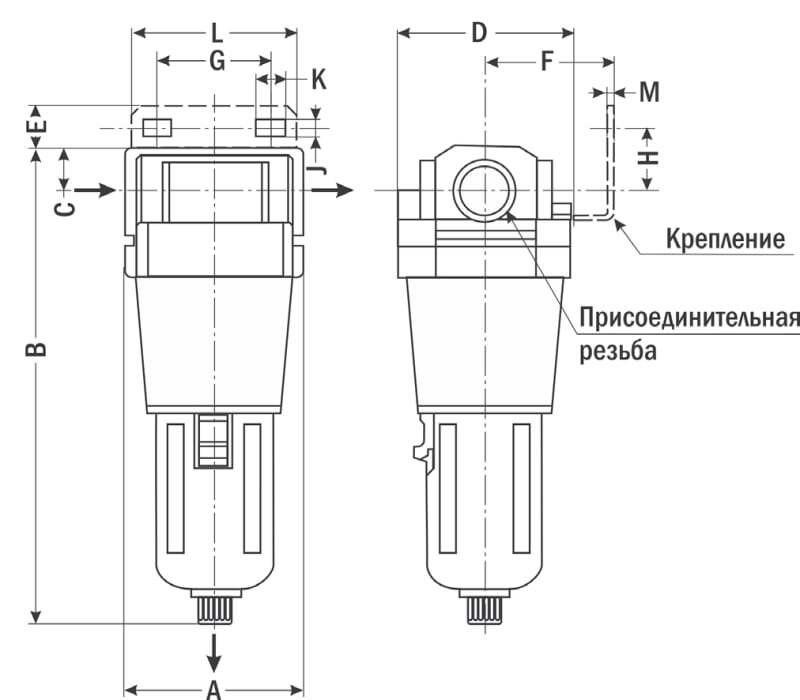

| Ф-5000 |
| Модель
| Размеры, мм
| ||||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| J
| K
| L
| M
| P
| |
| Ф-1000 | 25
| 66
| 7
| 25
| – | – | – | – | – | – | – | – | 26,5
|
| Ф-2000 | 40
| 97,5
| 11
| 40
| 17
| 30
| 27
| 22
| 5,4
| 8,4
| 40
| 2,3
| 40
|
| Ф-3000 | 53
| 132,5
| 14
| 53
| 16
| 41
| 40
| 23
| 6,5
| 8
| 53
| 2,3
| 56
|
| Ф-4000-04 | 70
| 168,5
| 18
| 70
| 17
| 50
| 54
| 26
| 8,5
| 10,5
| 70
| 2,3
| 73
|
| Ф-4000-06 | 75
| 172,5
| 20
| 70
| 14
| 50
| 54
| 25
| 8,5
| 10,5
| 70
| 2,3
| 73
|
| Ф-5000 | 90
| 247,5
| 24
| 90
| 23
| 66,5
| 66
| 35
| 11
| 13
| 90
| 3,2
| – |
