Л-Х000
Описание прибора
Маслораспылитель Л-Х000 предназначен для подачи смазочного вещества из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха
Особенности:
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Рекомендуется использовать масло, соответствующее ISO VG32, класс 1
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с EL3000 стакан защищен металлическим кожухом)
| Параметр | Значение |
| Рабочая среда
| Очищенный воздух
|
| Рабочее давление
| 0...1 МПа
|
| Максимальное давление
| 1,5 МПа
|
| Присоединение
| М5, G¼"...G1" |
| Расход воздуха
| 95...7000 л/мин
|
| Рабочая температура | 5...60°С
|
Модификации:
| Модель
| Минимальный расход воздуха, при котором возможно распыление масла*, л/мин
| Расход воздуха, л/мин | Присоединение | Объем резервуара, см³
| Вес, кг
|
| Л-1000-M5
| 4
| 95
| M5 | 7
| 0,07
|
| Л-2000-02
| 15
| 800
| G¼" | 25
| 0,22
|
| Л-3000-02
| 30
| 1700
| G¼" | 50
| 0,3
|
| Л-3000-03
| 30
| 1700
| G⅜" | 50
| 0,3
|
| Л-4000-04
| 50
| 5000
| G½" | 130
| 0,56
|
| Л-4000-06
| 50
| 6300
| G¾" | 130
| 0,58
|
| Л-5000-06
| 190
| 7000
| G¾" | 130
| 1,08
|
| Л-5000-10
| 190
| 7000
| G1" | 130
| 1,08
|
| Габаритные размеры |
 |

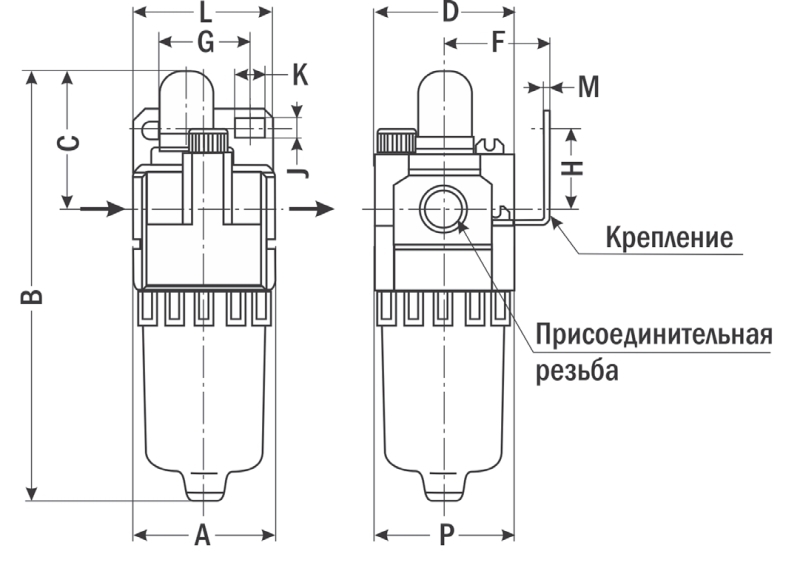

| Л-1000, Л-2000 |
 |

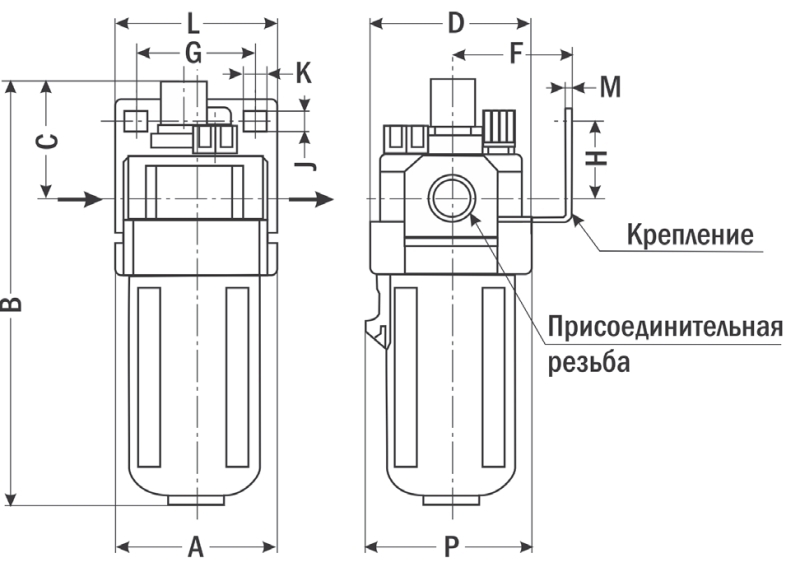

| Л-3000, Л-4000 |
 |

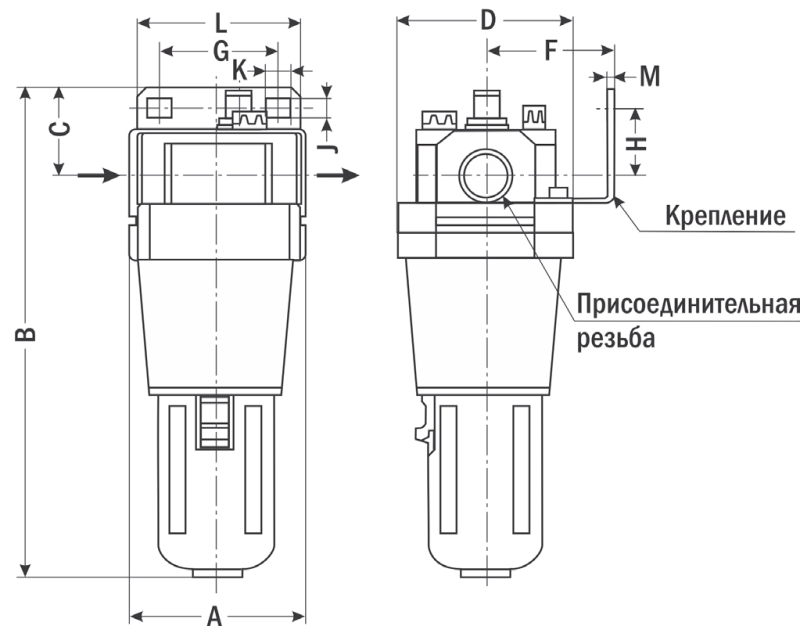

| Л-5000 |
| Модель
| Размеры, мм
| |||||||||||
| A
| B
| C
| D
| F
| G
| H
| J
| K
| L
| M
| P
| |
| Л-1000 | 25
| 81,5
| 25,5
| 25
| − | − | − | − | − | − | − | 27
|
| Л-2000 | 40
| 122
| 38
| 40
| 30
| 27
| 22
| 5,4
| 8,4
| 40
| 2,3
| 40
|
| Л-3000 | 53
| 142
| 38
| 53
| 41
| 40
| 23
| 6,5
| 8
| 53
| 2,3
| 56
|
| Л-4000-04 | 70
| 177
| 41
| 70
| 50
| 54
| 26
| 8,5
| 10,5
| 70
| 2,3
| 73
|
| Л-4000-06 | 75
| 177
| 39
| 70
| 50
| 54
| 25
| 8,5
| 10,5
| 70
| 2,3
| 73
|
| Л-5000 | 90
| 254
| 45
| 90
| 66,5
| 66
| 35
| 11
| 13
| 70
| 3,2
| − |
