РЭПВ-221
Описание прибора
Электромагнитный пневмораспределитель cерии РЭПВ-221 2-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:
Версия: 2014-03-27-КВА
Технические характеристики:
| Параметр | Значение |
| Тип распределителя | 2/2, нормально закрытый |
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
|
| Проходное сечение | ⅛" |
| Пропускная способность
| 350 л/мин (при 0,6 МПа) |
| Присоединение | G⅛", G¼" |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление
| 1,2 МПа
|
| Питание
| ~220 В, =24 В, =12 В |
| Допуск по напряжению
| ±10% |
| Мощность катушки
| 5 Вт
|
| Температура эксплуатации | −5…60°C |
| Степень защиты
| IP65 |
| Класс изоляции соленоида
| Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа
| 12 000 000 циклов
|
| Материал корпуса распределителя
| Анодированный алюминий |
| Материал уплотнения | NBR |
| Модель
| Присоединение | Пневматическая схема
|
| РЭПВ-221-06
| G⅛"
|  |
| РЭПВ-221-08
| G¼" |

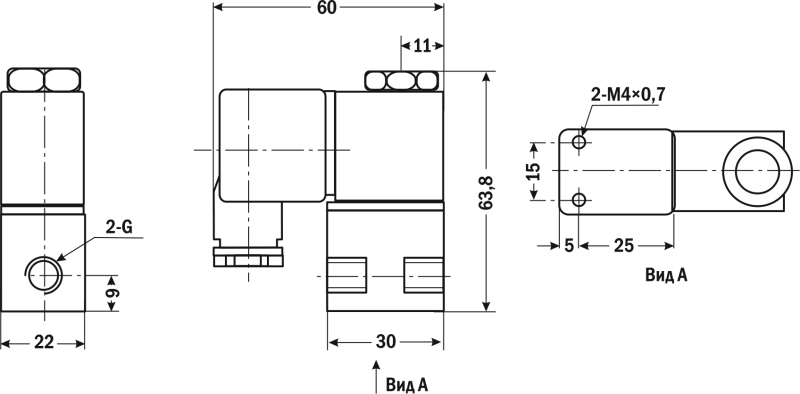

| Габаритные размеры |
 |
