РЭПВ-32
Описание прибора
Электромагнитный пневмораспределитель cерии РЭПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Особенности:
Версия: 2014-03-17-КВА
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
- Бистабильные распределители в обе стороны переключаются за счет катушек
| Параметр | Значение |
| Тип распределителя | 3/2, нормально закрытый или нормально открытый |
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
|
| Проходное сечение | ⅛", ¼", ⅜", ½" |
| Пропускная способность (при давлении 0,6 МПа)
| 850 л/мин (для присоединения G⅛")
1500 л/мин (для присоединений G¼", G⅜", G½") |
| Присоединение | G⅛", G¼", G⅜", G½" |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление
| 1,2 МПа
|
| Питание
| ~220 В, =24 В, =12 В |
| Допуск по напряжению
| ±10% |
| Мощность катушки
| 5 Вт
|
| Температура эксплуатации | −5…60°C |
| Степень защиты
| IP65 |
| Класс изоляции соленоида
| Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа
| 12 000 000 циклов
|
| Материал корпуса распределителя
| Анодированный алюминий |
| Материал уплотнения | NBR |
| Модель

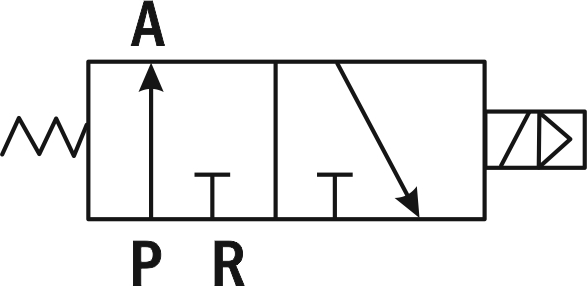

| Присоединение | Пневматическая схема
|
| Нормально закрытые с одной катушкой управления
| ||
| РЭПВ-3211-06
| G⅛"
|  |
| РЭПВ-3221-08 | G¼" | |
| РЭПВ-3231-10 | G⅜" | |
| РЭПВ-3241-15 | G½" | |
| Нормально закрытые с двумя катушками управления | ||
| РЭПВ-3212-06 | G⅛" |
 |
| РЭПВ-3222-08 | G¼" | |
| РЭПВ-3232-10 | G⅜" | |
| РЭПВ-3241-15 | G½" | |
| Нормально открытые с одной катушкой управления | ||
| РЭПВ-3211-06T | G⅛" |
 |
| РЭПВ-3221-08T | G¼" | |
| РЭПВ-3231-10T | G⅜" | |
| РЭПВ-3241-15T
| G½" | |

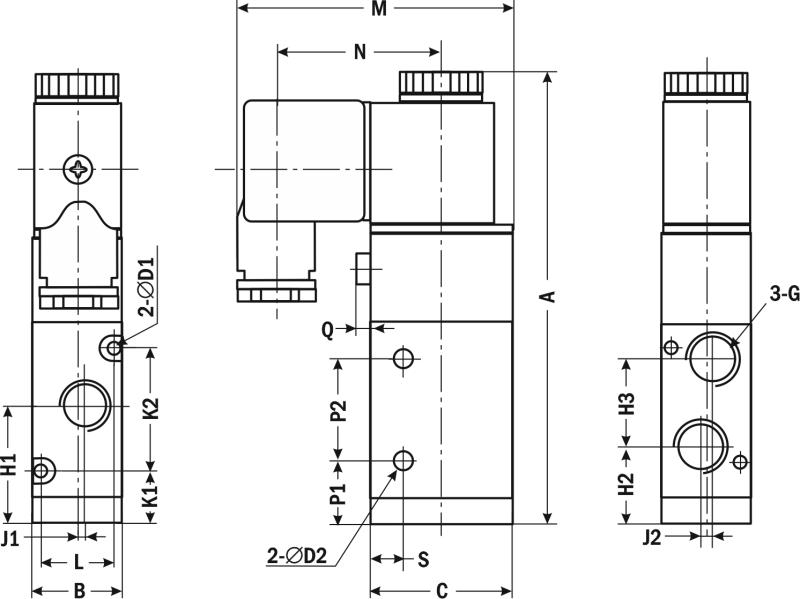

| Габаритные размеры (с одной катушкой управления) |
 |
| Модификация
| G
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
|
| РЭПВ-3211-06 | ⅛" | 86
| 18
| 27
| 3,3
| 3,1
| 21,5
| 15,5
| 16
|
| РЭПВ-3221-08 | ¼" | 109
| 22
| 35
| 3,3
| 4,3
| 26,5
| 16,3
| 22,5
|
| РЭПВ-3231-10 | ⅜" | 120
| 27
| 40
| 4,3
| 4,3
| 32,5
| 20
| 25
|
| РЭПВ-3241-15 | ½" | 141
| 34
| 50
| 4,3
| 4,3
| 42,5
| 24,5
| 36
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
|
| РЭПВ-3211-06 | 1
| 2
| 13
| 19
| 13
| 54
| 32,5
| 12
| 21
| 2,5
| 7,5
|
| РЭПВ-3221-08 | 1,5
| 0
| 12,5
| 30
| 17
| 67,5
| 40,5
| 15
| 25
| 3
| 8,2
|
| РЭПВ-3231-10 | 2
| 2
| 15
| 35
| 20
| 70
| 40,5
| 17,5
| 30
| 2,4
| 10,5
|
| РЭПВ-3241-15 | 2
| 0
| 18,5
| 48
| 27
| 75
| 40,5
| 18,5
| 48
| 4
| 13,5
|

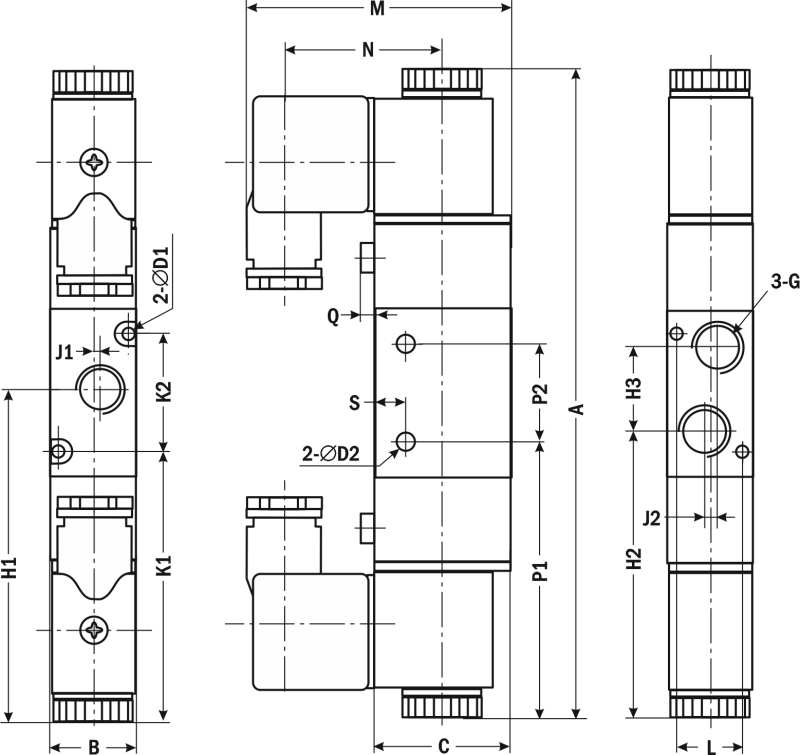

| Габаритные размеры (с двумя катушками управления) |
 |
| Модификация
| G
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
|
| РЭПВ-3212-06 | ⅛" | 127
| 18
| 27
| 3,3
| 3,1
| 62,5
| 56,5
| 16
|
| РЭПВ-3222-08 | ¼" | 163
| 22
| 35
| 3,3
| 4,3
| 81
| 70,3
| 22,5
|
| РЭПВ-3232-10 | ⅜" | 175
| 27
| 40
| 4,3
| 4,3
| 87,5
| 75
| 25
|
| РЭПВ-3242-15 | ½" | 197
| 34
| 50
| 4,3
| 4,3
| 98,5
| 80,5
| 36
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
|
| РЭПВ-3212-06 | 1
| 2
| 54
| 19
| 13
| 54
| 32,5
| 53
| 21
| 2,5
| 7,5
|
| РЭПВ-3222-08 | 1,5
| 0
| 66,5
| 30
| 17
| 67,5
| 40,5
| 69
| 25
| 3
| 8,2
|
| РЭПВ-3232-10 | 2
| 2
| 70
| 35
| 20
| 70
| 40,5
| 72,5
| 30
| 2,4
| 10,5
|
| РЭПВ-3242-15 | 2
| 0
| 74,5
| 48
| 27
| 75
| 40,5
| 74,5
| 48
| 4
| 13,5 |
