РЭПВ-52
Описание прибора
Электромагнитный пневмораспределитель cерии РЭПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Особенности:
*габаритные размеры указаны в мм
Версия: 2014-03-27-КВА
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
- Бистабильные распределители в обе стороны переключаются за счет катушек
| Параметр | Значение |
| Тип распределителя | 5/2, нормально закрытый или нормально открытый |
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
|
| Проходное сечение | ⅛", ¼", ⅜", ½" |
| Пропускная способность (при давлении 0,6 МПа)
| 900 л/мин (для присоединения G⅛")
1350 л/мин (для присоединения G¼") 2250 л/мин (для присоединения G⅜") 3200 л/мин (для присоединения G½") |
| Присоединение | G⅛", G¼", G⅜", G½" |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление
| 1,2 МПа
|
| Питание
| ~220 В, =24 В, =12 В |
| Допуск по напряжению
| ±10% |
| Мощность катушки
| 5 Вт
|
| Температура эксплуатации | −5…60°C |
| Степень защиты
| IP65 |
| Класс изоляции соленоида
| Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа
| 12 000 000 циклов
|
| Материал корпуса распределителя
| Анодированный алюминий |
| Материал уплотнения | NBR |
| Модель
| Присоединение | Пневматическая схема
|

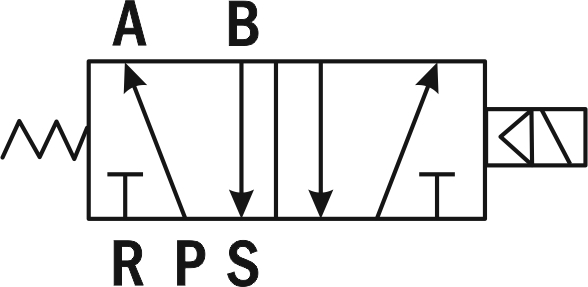

| C одной катушкой управления
| ||
| РЭПВ-5211-06
| G⅛"
|  |
| РЭПВ-5221-08
| G¼"
| |
| РЭПВ-5231-10
| G⅜"
| |
| РЭПВ-5241-15
| G½" | |

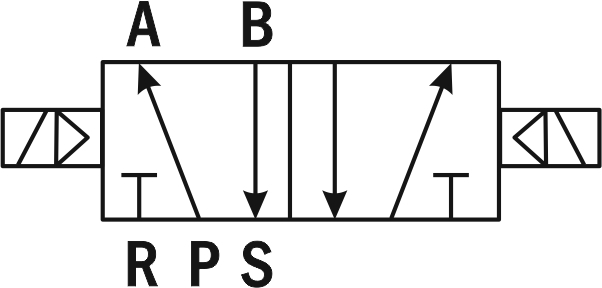

| C двумя катушками управления | ||
| РЭПВ-5212-06
| G⅛" |  |
| РЭПВ-5222-08
| G¼" | |
| РЭПВ-5232-10
| G⅜" | |
| РЭПВ-5242-15
| G½" | |

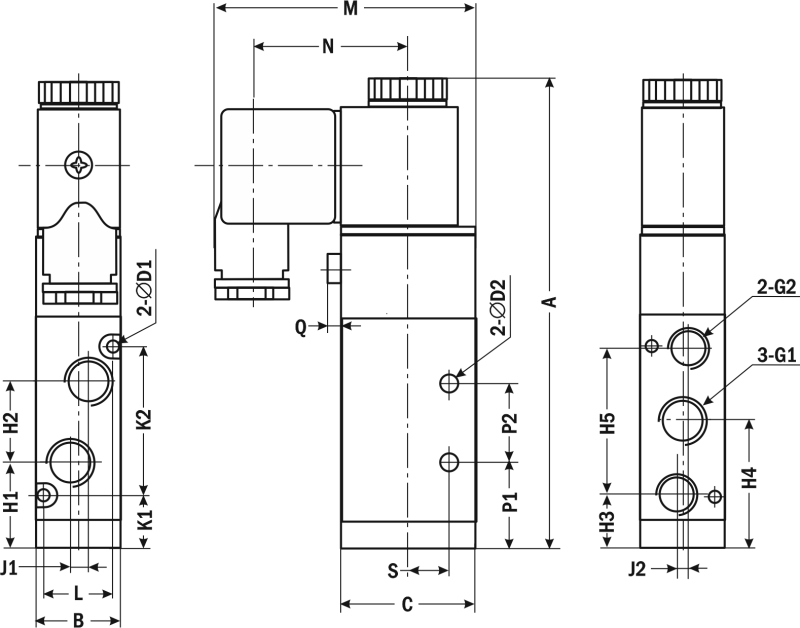

| Габаритные размеры (с одной катушкой управления) |
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
| H5
|
| РЭПВ-5211-06 | ⅛" | ⅛" | 97
| 18
| 27
| 3,3
| 3,3
| 20
| 16
| 14
| 28
| 28
|
| РЭПВ-5221-08 | ¼" | ⅛" | 117
| 22
| 35
| 3,3
| 4,3
| 21,5
| 20
| 14
| 31,5
| 35
|
| РЭПВ-5231-10 | ⅜" | ¼" | 135
| 27
| 40
| 4,3
| 4,3
| 28
| 24
| 17,5
| 40
| 45
|
| РЭПВ-5241-15 | ½" | ½" | 165
| 34
| 50
| 4,3
| 5,5
| 36,5
| 36
| 23
| 54,5
| 63
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
|
| РЭПВ-5211-06 | 3
| 2
| 13
| 30
| 13
| 54
| 32,5
| 21
| 14
| 2,5
| 9,5
|
| РЭПВ-5221-08 | 3
| 0
| 12,5
| 38
| 17
| 67,5
| 40,5
| 21,5
| 20
| 3
| 10,5
|
| РЭПВ-5231-10 | 4
| 0
| 15
| 50
| 20
| 70
| 40,5
| 28
| 24
| 2,4
| 13,5
|
| РЭПВ-5241-15 | 4
| 0
| 18,5
| 72
| 27
| 75
| 40,5
| 40,5
| 28
| 2,8
| 17,5
|

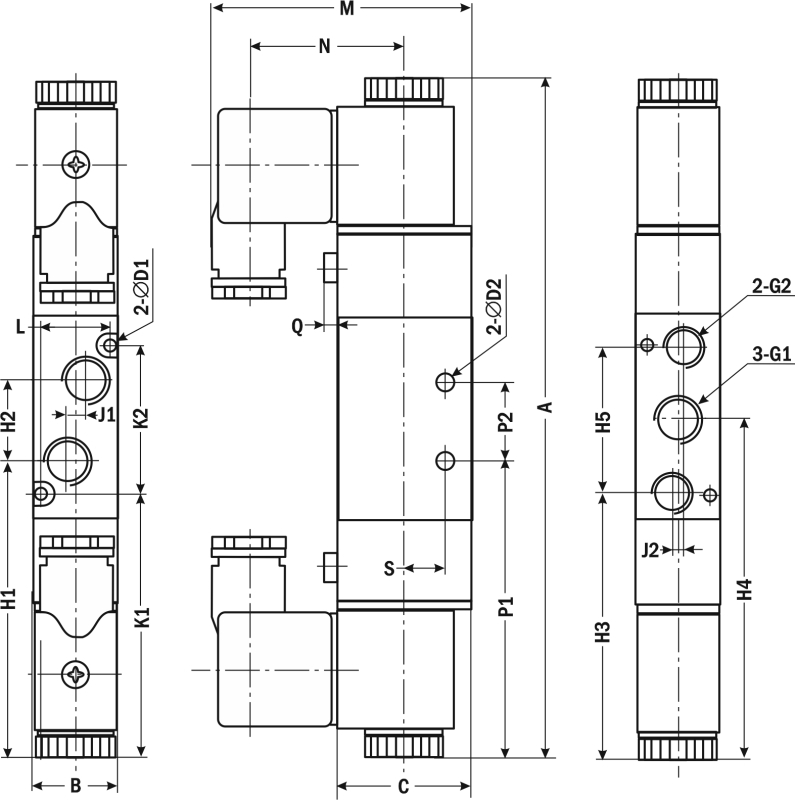

| Габаритные размеры (с двумя катушками управления) |
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
| H5
|
| РЭПВ-5212-06 | ⅛" | ⅛" | 138
| 18
| 27
| 3,3
| 3,3
| 61
| 16
| 55
| 69
| 28
|
| РЭПВ-5222-08 | ¼" | ⅛" | 171
| 22
| 35
| 3,3
| 4,3
| 75,5
| 20
| 68
| 85,5
| 35
|
| РЭПВ-5232-10 | ⅜" | ¼" | 190
| 27
| 40
| 4,3
| 4,3
| 83
| 24
| 72,5
| 95
| 45
|
| РЭПВ-5242-15 | ½" | ½" | 221
| 34
| 50
| 4,3
| 5,5
| 92,5
| 36
| 79
| 110,5
| 63
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
|
| РЭПВ-5212-06 | 3
| 2
| 54
| 30
| 13
| 54
| 32,5
| 62
| 14
| 2,5
| 9,5
|
| РЭПВ-5222-08 | 3
| 0
| 66,5
| 38
| 17
| 54
| 40,5
| 75,5
| 20
| 3
| 10,5
|
| РЭПВ-5232-10 | 4
| 0
| 70
| 50
| 20
| 70
| 40,5
| 83
| 24
| 2,4
| 13,5
|
| РЭПВ-5242-15 | 4
| 0
| 74,5
| 72
| 27
| 75
| 40,5
| 96,5
| 28
| 2,8
| 17,5
|
