РЭПВ-53

Электромагнитный пневмораспределитель cерии РЭПВ-53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:

Параметр	Значение
Тип распределителя	5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛", ¼", ⅜", ½"
Пропускная способность (при давлении 0,6 МПа)	900 л/мин (для присоединения G⅛") 1350 л/мин (для присоединения G¼") 2250 л/мин (для присоединения G⅜") 3200 л/мин (для присоединения G½")
Присоединение	G⅛", G¼", G⅜", G½"
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Питание	~220 В, =24 В, =12 В
Допуск по напряжению	±10%
Мощность катушки	5 Вт
Температура эксплуатации	−5…60°C
Степень защиты	IP65
Класс изоляции соленоида	Класс F
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение	Пневматическая схема
С закрытым центром

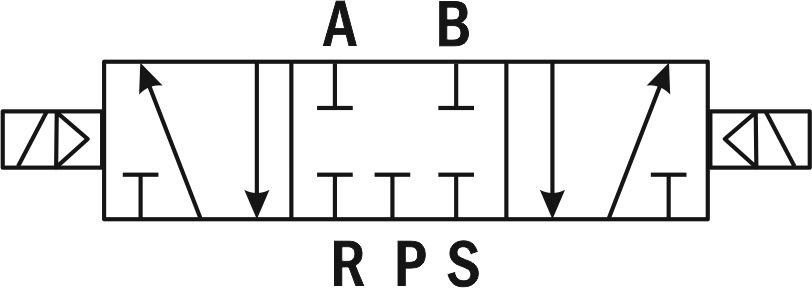

РЭПВ-5312-06C	G⅛"
РЭПВ-5322-08C	G¼"
РЭПВ-5332-10C	G⅜"
РЭПВ-5342-15C	G½"
С нагруженным центром

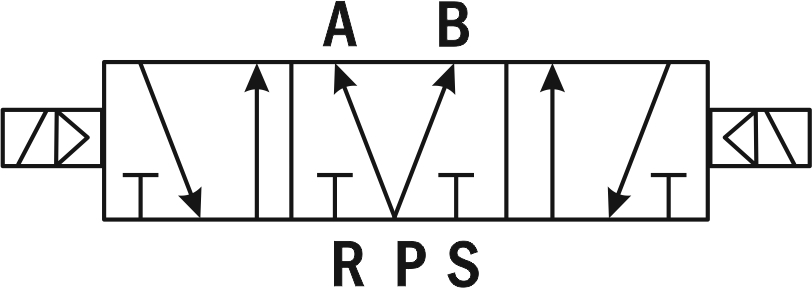

РЭПВ-5312-06P	G⅛"
РЭПВ-5322-08P	G¼"
РЭПВ-5332-10P	G⅜"
РЭПВ-5342-15P	G½"
С открытым сбросом

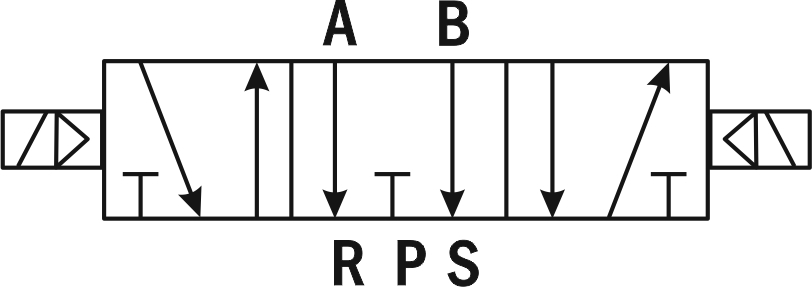

РЭПВ-5312-06E	G⅛"
РЭПВ-5322-08E	G¼"
РЭПВ-5332-10E	G⅜"
РЭПВ-5342-15E	G½"

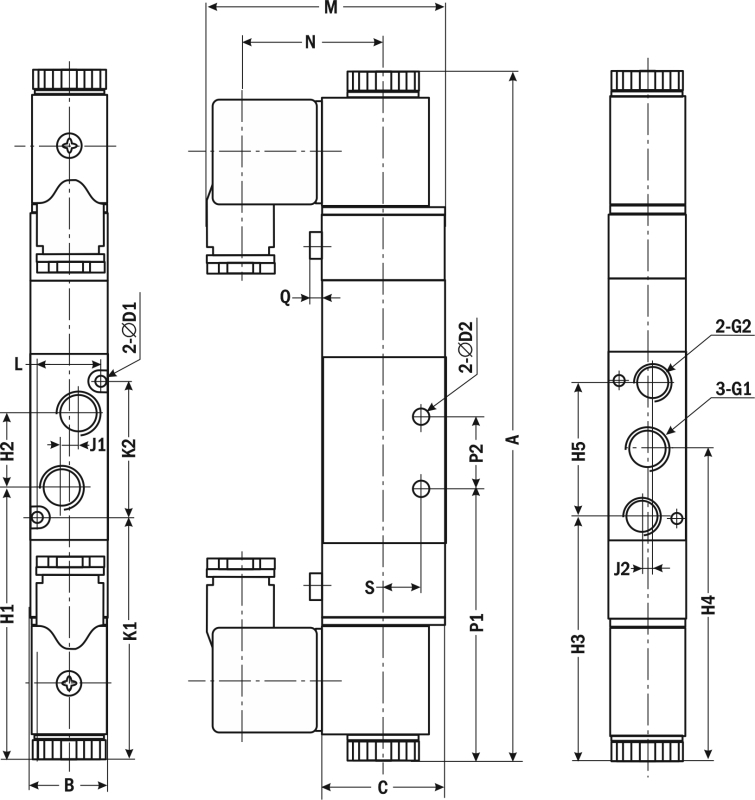

Габаритные размеры

Модификация	G1	G2	A	B	C	D1	D2	H1	H2	H3	H4	H5
РЭПВ-5312-06	⅛"	⅛"	153	18	27	3,3	3,3	61	16	55	69	28
РЭПВ-5322-08	¼"	⅛"	190	22	35	3,3	4,3	75,5	20	68	85,5	35
РЭПВ-5332-10	⅜"	¼"	209	27	40	4,3	4,3	83	24	72,5	95	45
РЭПВ-5342-15	½"	½"	243	34	50	4,3	5,5	92,5	36	79	110,5	63

Модификация	J1	J2	K1	K2	L	M	N	P1	P2	Q	S
РЭПВ-5312-06	3	2	54	30	13	54	32,5	62	14	2,5	9,5
РЭПВ-5322-08	3	0	66,5	38	17	54	40,5	75,5	20	3	10,5
РЭПВ-5332-10	4	0	70	50	20	70	40,5	83	24	2,4	13,5
РЭПВ-5342-15	4	0	74,5	72	27	75	40,5	96,5	28	2,8	17,5

*габаритные размеры указаны в мм

Версия: 2014-03-27-КВА
