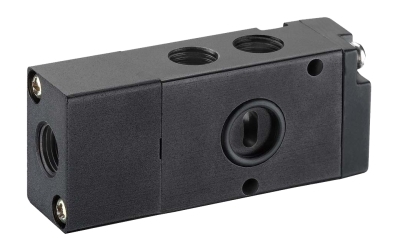

РПВ-32 с пневмоуправлением

Пневмораспределитель cерии РПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:

Параметр	Значение
Тип распределителя	3/2, нормально закрытый или бистабильный
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛", ¼", ⅜", ½"
Пропускная способность (при давлении 0,6 МПа)	850 л/мин (для присоединения G⅛") 1500 л/мин (для присоединений G¼", G⅜", G½")
Присоединение	G⅛", G¼", G⅜", G½"
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Температура эксплуатации	−5…60°C
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение	Пневматическая схема

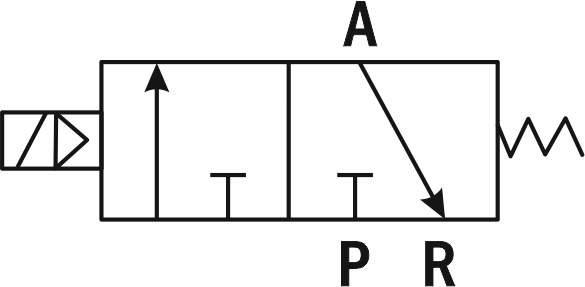

С одним управляющим клапаном
РПВ-3211-06A	G⅛"
РПВ-3221-08A	G¼"
РПВ-3231-10A	G⅜"
РПВ-3241-15A	G½"

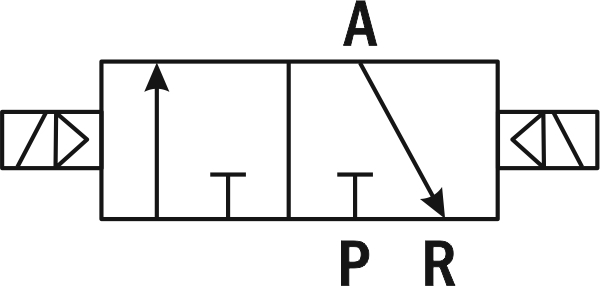

С двумя управляющими клапанами
РПВ-3212-06A	G⅛"
РПВ-3222-08A	G¼"
РПВ-3232-10A	G⅜"
РПВ-3241-15A	G½"

Версия: 2014-03-17-КВА
