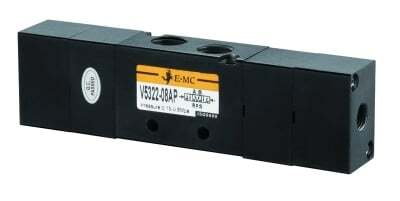

РПВ-53 с пневмоуправлением

Пневмораспределитель cерии РПВ-53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:

Параметр	Значение
Тип распределителя	5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛", ¼", ⅜", ½"
Пропускная способность (при давлении 0,6 МПа)	900 л/мин (для присоединения G⅛") 1350 л/мин (для присоединения G¼") 2250 л/мин (для присоединения G⅜") 3200 л/мин (для присоединения G½")
Присоединение	G⅛", G¼", G⅜", G½"
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Температура эксплуатации	−5…60°C
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение	Пневматическая схема
С закрытым центром
РПВ-5312-06AC	G⅛"
РПВ-5322-08AC	G¼"
РПВ-5332-10AC	G⅜"
РПВ-5342-15AC	G½"
С нагруженным центром
РПВ-5312-06AP	G⅛"
РПВ-5322-08AP	G¼"
РПВ-5332-10AP	G⅜"
РПВ-5342-15AP	G½"
С открытым сбросом
РПВ-5312-06AE	G⅛"
РПВ-5322-08AE	G¼"
РПВ-5332-10AE	G⅜"
РПВ-5342-15AE	G½"

Версия: 2014-03-24-КВА
