ПНЦ-Т
Описание прибора
Пневмоцилиндр общепромышленный ПНЦ-Т предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Версия: 2014-11-20-КВА
Особенности:
- Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
- Регулируемый демпфер
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
| Присоединение
| G⅛"...G½" |
| Скорость хода поршня
| 50…800 мм/с |
| Длина хода штока
| 25…1000 мм |
| Рабочая температура
| −5…70°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
| Стандарт
| ISO 6431
|

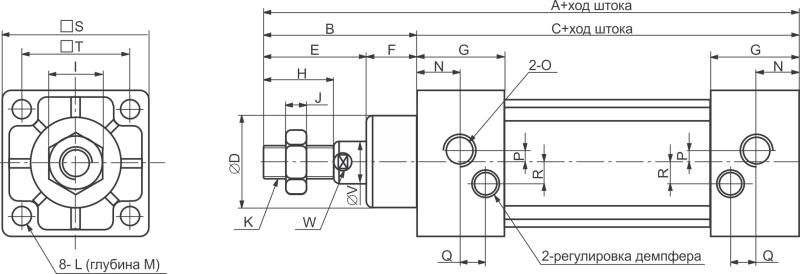

| Габаритные размеры |
 |
| Диаметр, мм
| Размеры, мм
| ||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| I
| J
| K
| |
| 32
| 140
| 47
| 93
| 28
| 32
| 15
| 27,5
| 22
| 17
| 6
| M10×1,25 |
| 40
| 142
| 49
| 93
| 32
| 34
| 15
| 27,5
| 24
| 17
| 7
| М12×1,25
|
| 50
| 150
| 57
| 93
| 38
| 42
| 15
| 27,5
| 32
| 23
| 8
| М16×1,5
|
| 63
| 153
| 57
| 96
| 28
| 42
| 15
| 27,5
| 32
| 23
| 8
| М16×1,5
|
| 80
| 182
| 75
| 107
| 47
| 54
| 21
| 33
| 40
| 26
| 10
| М20×1,5
|
| 100
| 188
| 75
| 113
| 47
| 54
| 21
| 33
| 40
| 26
| 10
| М20×1,5 |
| Диаметр, мм
| Размеры, мм
| ||||||||||
| L
| M
| N
| O
| P
| Q
| R
| S
| T
| V
| W
| |
| 32
| М6×1
| 9,5
| 13,7
| G⅛"
| 3,5
| 7,5
| 7
| 45
| 33
| 12
| 10
|
| 40
| М6×1
| 9,5
| 13,5
| G¼"
| 6
| 8,2
| 9
| 50
| 37
| 16
| 14
|
| 50
| М6×1
| 9,5
| 13,5 | G¼"
| 8,5
| 8,2
| 9
| 62
| 47
| 20
| 17
|
| 63
| М8×1,25
| 9,5
| 13,5 | G⅜"
| 7
| 8,2
| 8,5
| 75
| 56
| 20
| 17
|
| 80
| М10×1,25
| 11,5
| 16,5
| G⅜"
| 10
| 9,5
| 14
| 94
| 70
| 25
| 22
|
| 100
| М10×1,25
| 11,5
| 16,5 | G½"
| 11
| 9,5
| 14
| 112
| 84
| 25
| 22
|
