ПНЦ-С
Описание прибора
Пневмоцилиндр малогабаритный ПНЦ-С предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Версия: 2014-11-20-КВА
Особенности:
- Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
- Демпферная подушка
- Компактные размеры
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 12 мм, 16 мм, 20 мм, 25 мм, 32 мм,
40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
| Присоединение
| M5, G⅛"...G⅜" |
| Скорость хода поршня
| 30…500 мм/с (∅ 12...40 мм)
30…350 мм/с (∅ 50...63 мм) 30…250 мм/с (∅ 80...100 мм) |
| Длина хода штока
| 5…100 мм |
| Рабочая температура
| −5…70°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |

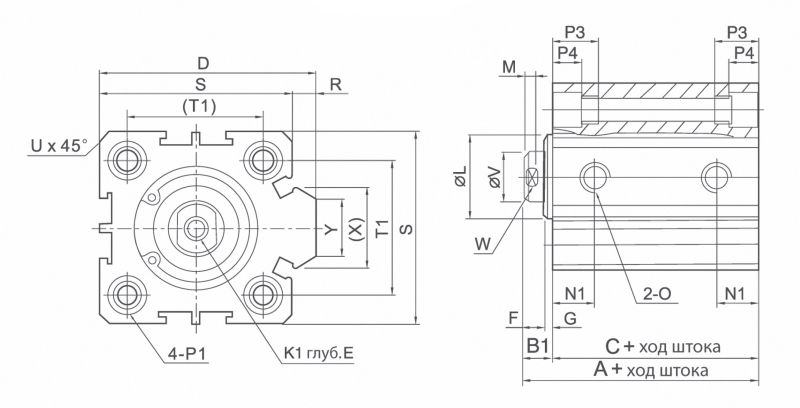

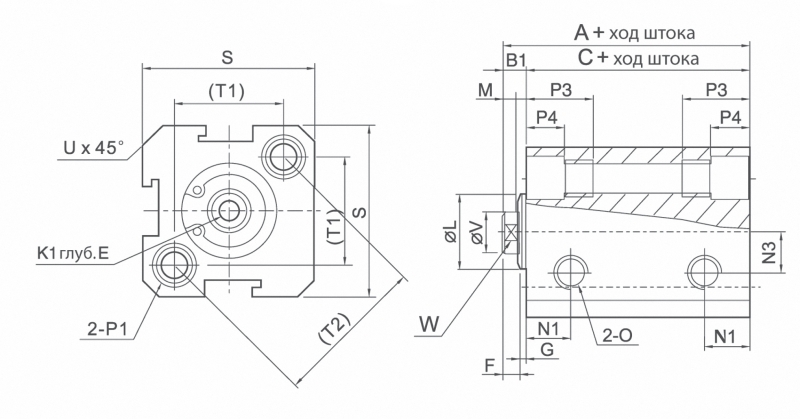

| Габаритные размеры |
 |
| ∅ 12...16 мм |
 |
| ∅ 20...100 мм |
| Диаметр, мм
| Размеры, мм
| ||||||||||||||
| Стандартный тип
| Комплектация с магнитом
| D
| E
| F
| G
| K1
| L
| M
| N1
| N3
| |||||
| A
| B1
| C
| A
| B1
| C
| ||||||||||
| 12
| 22
| 5
| 17
| 32
| 5
| 27
| − | 4
| 6
| 1
| M3×0,5
| 10,2
| 2,8
| 6,3
| 6
|
| 16
| 24
| 5,5
| 18,5
| 34
| 5,5
| 28,5
| − | 4
| 6
| 1,5
| M3×0,5
| 11
| 2,8 | 7,3
| 6,5
|
| 20
| 25
| 5,5
| 19,5
| 35
| 5,5
| 29,5
| 36
| 4
| 8
| 1,5
| M4×0,7
| 15
| 2,8 | 7,5
| − |
| 25
| 27
| − | 21
| 37
| 6
| 31
| 42
| 4
| 10
| 2
| M5×0,8
| 17
| 2,8 | 8
| − |
| 32
| 31,5
| 7
| 24,5
| 41,5
| 7
| 34,5
| 50
| 4
| 12
| 3
| M6×1
| 22
| 2,8 | 9
| − |
| 40
| 33
| 7
| 26
| 43
| 7
| 36
| 58,5
| 4
| 12
| 3
| M8×1,25
| 28
| 2,8 | 10
| − |
| 50
| 37
| 9
| 28
| 47
| 9
| 38
| 71,5
| 5
| 15
| 4
| M10×1,5
| 38
| 2,8 | 10,5
| − |
| 63
| 41
| 9
| 32
| 51
| 9
| 42
| 84,5
| 5
| 15
| 4
| M10×1,5
| 40
| 2,8 | 11,8
| − |
| 80
| 52
| 11
| 41
| 62
| 11
| 51
| 104
| 6
| 15 (шток < 10)
20 (шток > 10) | 5
| M14×1,5
| 45
| 4
| 14,5
| − |
| 100
| 63
| 12
| 51
| 73
| 12
| 61
| 124
| 7
| 18 (шток < 10)
20 (шток > 10) | 5
| M18×1,5 | 55
| 4
| 20,5
| − |
| Диаметр, мм
| Размеры, мм
| ||||||||||||
| O | P1
| P3
| P4
| R
| S
| T1
| T2
| U
| V
| W
| X
| Y
| |
| 12
| M5×0,8
| 6,5 (4,2) M5×0,8
| 12
| 4,5
| − | 25
| 16,2
| 23
| 1,6
| 6
| 5
| − | − |
| 16
| M5×0,8
| 6,5 (4,2) M5×0,8
| 12
| 4,5
| − | 29
| 19,8
| 28
| 1,6
| 6
| 5
| − | − |
| 20
| M5×0,8
| 6,5 (4,2) M5×0,8
| 14
| 4,5
| 2
| 34
| 24
| − | 2,1
| 8
| 6
| 11,3
| 10
|
| 25
| M5×0,8
| 8,2 (4,6) M6×1
| 15
| 5,5
| 2
| 40
| 28
| − | 3,1
| 10
| 8
| 12
| 10
|
| 32
| G⅛"
| 8,2 (4,6) M6×1
| 16
| 5,5
| 6
| 44
| 34
| − | 2,15
| 12
| 10
| 18,3
| 15
|
| 40
| G⅛"
| 10 (6,5) M8×1,25 | 20
| 7,5
| 6,5
| 52
| 40
| − | 2,25
| 16
| 14
| 21,3
| 16
|
| 50
| G¼"
| 11 (6,5) M8×1,25
| 25
| 8,5
| 9,5
| 62
| 48
| − | 4,15
| 20
| 17
| 30
| 20
|
| 63
| G¼"
| 11 (6,5) M8×1,25
| 25
| 8,5
| 9,5
| 75
| 60
| − | 3,15
| 20
| 17
| 28,7
| 20
|
| 80
| G⅜"
| 14 (9,2) M12×1,75
| 25
| 10,5
| 10
| 94
| 74
| − | 3,65
| 25
| 22
| 36
| 26
|
| 100
| G⅜"
| 17,5 (11,3) M14×2
| 30
| 13
| 10
| 114
| 90
| − | 3,65
| 32
| 27
| 35
| 26
|
