ПНЦ-Е
Описание прибора
Пневмоцилиндр двойной ПНЦ-Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Версия: 2014-11-20-КВА
Особенности:
- Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
- Регулируемый демпфер
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 10 мм, 16 мм, 20 мм, 25 мм, 32 мм |
| Присоединение
| M5, G⅛" |
| Скорость хода поршня
| 100…800 мм/с |
| Длина хода штока
| 10…150 мм |
| Рабочая температура
| −5…70°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |

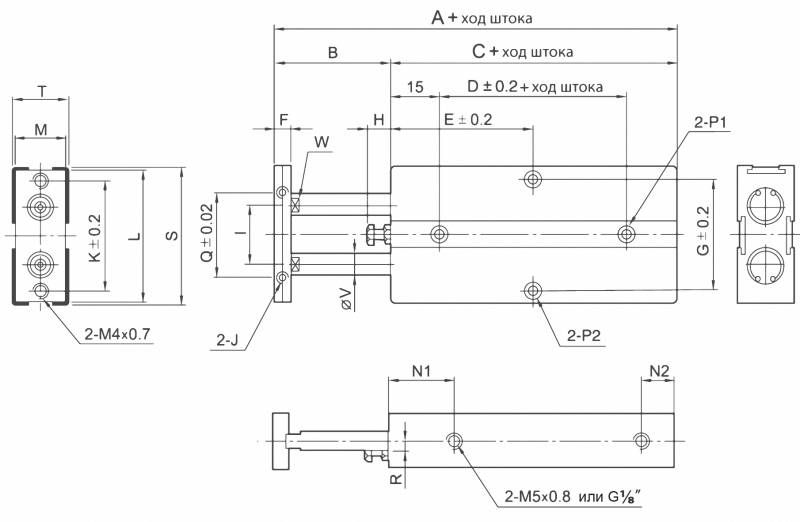

| Габаритные размеры |
 |
| Диаметр, мм
| Размеры, мм
| |||||||||||||||||
| A | B | C | D | E | F
| G
| ||||||||||||
| 10
| 20
| 30
| 40
| 50
| 60
| 70
| 80
| 90
| 100
| 125
| 150
| |||||||
| 10
| 63
| 12
| 51
| 10
| 30
| 30
| 35
| 40
| 45
| 50
| 55
| − | − | − | − | − | 5
| 34
|
| 16
| 68
| 15
| 53
| 20
| 30
| 35
| 40
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 87,5
| 100
| 8
| 47
|
| 20
| 78
| 20
| 58
| 20
| 35
| 35
| 40
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 87,5
| 100
| 10
| 55
|
| 25
| 81
| 19
| 62
| 30
| 40
| 40
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 80
| 92,5
| 105
| 10
| 66
|
| 32
| 108
| 30
| 78
| 35
| 45
| 50
| 55
| 60
| 65
| 70
| 75
| 80
| 85
| 90
| 102,5
| 115
| 17
| 83
|
| Диаметр, мм
| Размеры, мм
| |||||||||||||||
| H
| I
| J
| K
| L
| M
| N1
| N2
| P1
| P2
| Q
| R
| S
| T
| V
| W
| |
| 10
| 7
| 18
| M3×0,5
глубина 5 | 34
| 41
| 16
| 20
| 10
| 3,4
| 3,4
| 26
| 2,5
| 42
| 17
| 6
| 5,1
|
| 16
| 7
| 24
| M4×0,7
глубина 5 | 47
| 53
| 20
| 22
| 11
| 4,5
| 4,5
| 34
| 3
| 54
| 21
| 8
| 6,1
|
| 20
| 10
| 28
| M4×0,7
глубина 5 | 55
| 61
| 24
| 25
| 12
| 4,5
| 4,5
| 44
| 3,5
| 62
| 25
| 10
| 8,1
|
| 25
| 9
| 34
| M4×0,7
глубина 5 | 66
| 72
| 29
| 27
| 12
| 4,5
| 4,5
| 56
| 7
| 73
| 30
| 12
| 10,1
|
| 32
| 13
| 42
| M8×1,25
глубина 5 | 83
| 94
| 38
| 40
| 14
| 5,5
| 5,5
| 76
| 10
| 96
| 40
| 16
| 14,1
|
