Описание прибора
Прямой шестигранный фитинг без уплотнительного кольца ТРВ предназначен для соединения различных элементов пневматических систем
Технические характеристики:
Версия: 2014-10-09-КВА
Технические характеристики:
| Параметр | Значение |
| Тип присоединения
| Трубка – внутренняя резьба |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Присоединительная резьба | M5, M6, K⅛", K¼", K⅜", K½" |
| Рабочее давление
| 0…0,8 МПа |

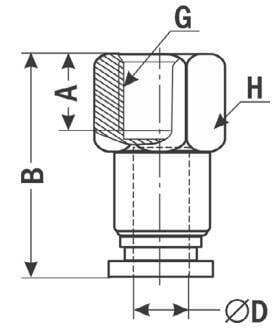

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| ||||
| A
| B | ∅ D
| G
| H
| |
| ТРВ-04 | 5; 5; 8; 10,5
| 21; 21; 23; 24,5 | 4
| M5, M6, K⅛", K¼"
| 10; 10; 12; 17
|
| ТРВ-06 | 5; 5; 8; 10,5; 11; 12,5
| 23; 23; 24,5; 29,5; 28; 29,5 | 6
| M5, M6, K⅛", K¼", K⅜", K½"
| 12; 12; 12; 16; 19; 24
|
| ТРВ-08 | 8; 10,5; 11; 12,5
| 29; 31,5; 31,5; 35 | 8
| K⅛", K¼", K⅜", K½"
| 14; 17; 19; 24
|
| ТРВ-10 | 8; 10,5; 11; 12,5
| 29; 31; 32; 33 | 10
| 17; 17; 19; 24
| |
| ТРВ-12 | 8; 10,5; 11; 12,5
| 29,5; 32; 32,5; 34 | 12
| 19; 19; 19; 24
| |
| ТРВ-14 | 11; 12,5
| 34; 35,5 | 14
| K⅜", K½"
| 19; 24
|
| ТРВ-16 | 11; 12,5 | 35; 36,5
| 16
| 19; 24
| |
